О всех видах автомобильных подвесок

Подвески пикапов и внедорожников

В различных моделях джипов конструкторы идут разными путями. Это зависит от веса и назначения внедорожника. Возможны три варианта используемых подвесок:

1. Зависимая задняя и независимая передняя схемы;
2. Полностью зависимая подвеска;
3. Полностью независимая подвеска.

Как правило, задняя ось оснащается либо рессорной, либо пружинной подвеской, которые сочетаются с жесткими неразрезными мостами. Рессоры идут в ход при создании пикапов или тяжелых джипов, так как они надежны, неприхотливы и в состоянии выдержать нешуточную нагрузку. Кроме того, такая схема довольно дешева, что стало причиной оснащения рессорами некоторых бюджетных авто. Подробная информация о достоинствах и недостатках рессорной подвески.

Пружинная схема отличается мягкостью и длинноходностью. Она более ориентирована на комфорт и ставится на легкие джипы. Относительно сложности конструкции – она лишь немного сложнее рессорной.

Что касается передней оси, то здесь, в большинстве случаев, используются торсионные или зависимые пружинные схемы. Встречается, конечно, и оснащение джипов жесткими неразрезными мостами, но такое решение в наши дни наблюдается довольно редко.

Стоит отметить, что рассмотренные виды автомобильных подвесок являются наиболее распространенными в наше время, однако это далеко не весь список существующих вариаций.

Задние зависимые подвески

В переднеприводных легковых авто конструкция задней ходовой части гораздо проще и надежнее передней. Причина – в отсутствии поворотных элементов и приводных полуосей. Наиболее подходящий вариант для таких машин – полузависимая подвеска с качающейся либо торсионной балкой.

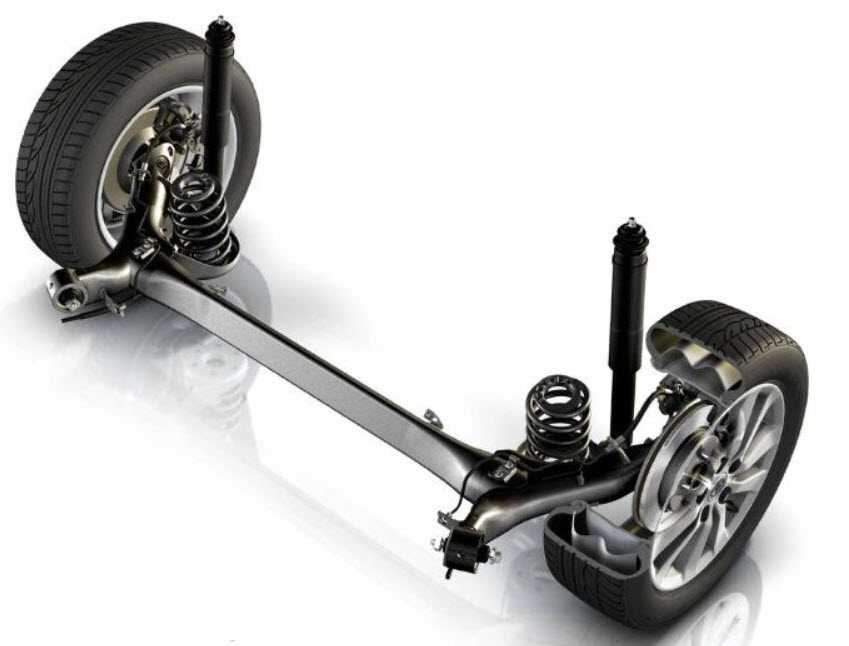

Полузависимая конструкция с качающейся балкой распространена на бюджетных автомобилях, оснащенных передним приводом. Система включает такие детали:

• цельнометаллическая балка, прикрепленная к кузову на шарнирах;
• пружины, вставленные между кузовными стаканами и специальными площадками на балке;
• амортизаторы установлены внутри пружин либо отдельно;
• тяги поперечной устойчивости и реактивные, удерживающие задний мост при воздействии продольных усилий.

Система работает следующим образом: в процессе движения рычажная балка качается на шарнирах, поддерживаемая с другой стороны тягами и амортизаторами. Неровности сглаживаются за счет пружины. Ступицы колес жестко прикреплены к заднему мосту и вращаются на подшипниках.

Вторая разновидность полузависимой подвески имеет разрезную балку с торсионом посередине. Когда одно из колес попадает в яму, данный элемент скручивается и стремится вернуть прежнее положение. Благодаря такому эффекту торсионная подвеска создает более комфортные условия пассажирам авто.

Полностью зависимая подвеска автомобиля оснащена цельной балкой со встроенным редуктором и полуосями, приводящими в движение задние колеса. Конструкция держится за счет системы реактивных тяг и опирается на пружины с амортизаторами. В отличие от предыдущего варианта, ходовая часть предназначена для машин с задним приводом.

В грузовиках и коммерческих автомобилях задние пружины заменены пакетом рессор – упругих стальных пластин. Середина рессорного узла опирается на балку, а концы – на кузовные кронштейны. Конструкция рассчитана на перевозку тяжелых грузов: чем больше листов задействовано в пакете рессор, тем выше грузоподъемность транспортного средства.

Интересный факт. Популярный микроавтобус Mercedes Sprinter оборудован спереди единственной рессорой, установленной поперек кузова. Причем оригинальная деталь сделана из пластика.

Назначение

Здесь кратко скажу. Она предназначена для комфортного перемещения пассажиров и обеспечения безопасности движения. Ничего это не напоминает? – Правильно, передняя и задняя подвеска автомобиля служат одной и той же цели.

Есть одно отличие. Так как, на «передке» машины установлены органы управления авто, то есть, поворачиваемые колеса, то её неисправности могут привести к более печальным последствиям. Задняя подвеска менее критичная в плане обеспечения безопасности, особенно на переднеприводных автомобилях. Но пренебрегать её состоянием не стоит, это чревато серьёзными последствиями.

Полунезависимая подвеска

На фото выше показана задняя, полунезависимаяподвеска, у автомобиля Solano.

Многие сейчас зададутся вопросом.

Сейчас объясню.

Если оценивать по внешнему виду, полунезависимая и зависимая балка, между собой похожи. Но есть ряд конструктивных различий. Самое главное отличие — это то, что полунезависимая балка несёт в себе характеристики торсиона, либо торсион конструктивно встроен в балку (на фото выше показан красной стрелкой). Встроенный торсион смягчает усилие, передаваемое с одного колеса на другое, что отлично сказывается на ходовых качествах автомобиля, при проезде неровных участков на скорости.

Если не течёт – не значит что всё хорошо

Вернёмся к читателю Владимиру и его потёкшему амортизатору. Прежде чем делать выводы о причинах выхода из строя амортизатора, надо понимать реальный пробег автомобиля. Многие ошибочно полагают, что если амортизатор не течёт, а машина не раскачивается как лодка, то все исправно. Это не так: по личному опыту, газомаслянные амортизаторы (которые установлены на большинство современных автомобилей) не выхаживают более 100 000 км.

Ресурс есть у всех деталей: пружины подвески более 200 000 км не служат (наступает усталость металла, пружина проседает и впоследствии ломается), а резиновые элементы подвески (сайлентблоки) ходят и того меньше, от 50 000 до 100 000 км, в зависимости от конкретного изделия и нагрузки на него.

Так что, вполне вероятно, что у Владимира проблема в подвеске уже была, но себя не проявляла (явно), а в момент повышенной нагрузки и, тем более, попадания в яму – все вышло из строя.

Независимая торсионная подвеска

В этом разделе поговорим о плюсах и минусах независимой торсионной подвески. Есть несколько видов независимой подвески:

1. Макферсона.
2. Торсионная.
3. Многорычажная.

Выше, мы подробно описали торсионный вид, а теперь поговорим о макферсоне. Подвеска используется как для передних, так и задних колес. Имеет один поперечный рычаг внизу, вместо второго применён высоко расположенный под крылом шарнир-крепление на брызговике крыластойки, играющей одновременно роль амортизатора.Часто применяют пружины для того, чтобы придать упругость, нонекоторые производители используют и торсион. Это является основным исключением из правила. Коротко поговорим о плюсах и минусах макферсона. Плюсы: компактная, легкая, очень надежная. Минусы: огромные продольные колебания. Конструкция такого вида представляет собой очень жесткую раму. На эту раму насажен поворотный механизм, который держится с помощью пружины или рессоры. Когда автомобиль наезжает на кочку или попадает в яму, поворотный механизм передвигается по раме, и тем самым обеспечивает мягкую и комфортную езду.

Макферсон очень хорошо себя зарекомендовала на рынке и большинство автовладельцев используют именно ее.

На этом изображении мы видим независимую балку

Подвеска на двойных поперечных рычагах

Устройство независимой подвески этого типа следующее: с обеих сторон автомобиля поперечно расположены два рычага, которые с одной стороны подвижно связаны с кузовом, поперечиной или рамой, а с другой – со стойкой амортизатора. Если это передняя подвеска, то стойка поворотная, с шаровыми опорами, имеющими две степени свободы, если задняя подвеска, то стойка неподвижная, с шаровыми опорами, имеющими одну степень свободы.

Используются различные упругие элементы:

• витые пружины;
• торсионы;
• пружины;
• гидропневматические элементы;
• пневматические цилиндры.

Во многих автомобилях элементы подвески крепятся к поперечине, жестко соединенной с кузовом. Это значит, что вы можете снять всю конструкцию как отдельный блок и провести ремонт в более удобных условиях.

Также производитель имеет возможность выбрать наиболее оптимальный способ размещения рычагов, тем самым жестко задав требуемые параметры. Это обеспечивает хорошую управляемость. По этой причине подвеска на двойных поперечных рычагах используется в гоночных автомобилях. С точки зрения кинематики у этой подвески нет недостатков.

Недостатки рессор

К недостаткам рессорной подвески можно отнести необходимость периодической смазки и замены пластмассовых прокладок между листами рессор, иначе они начинают скрипеть и “дробить” на неровностях. Из-за межлистового трения рессора помогает амортизаторам демпфировать колебания. Если амортизаторы “убитые” (как проверить амортизаторы), это незаметно, но если они работают нормально, такая “помощь” приводит к тому, что мелкие неровности беспрепятственно передаются на кузов.

Правда в последнее время все большее распространение получают малолистовые и даже однолистовые рессоры из композитных материалов, в которых межлистовое трение существенно снижено или вообще отсутствует.

Не способствует популярности рессорной подвески и тот факт, что ее достаточно трудно сделать независимой.

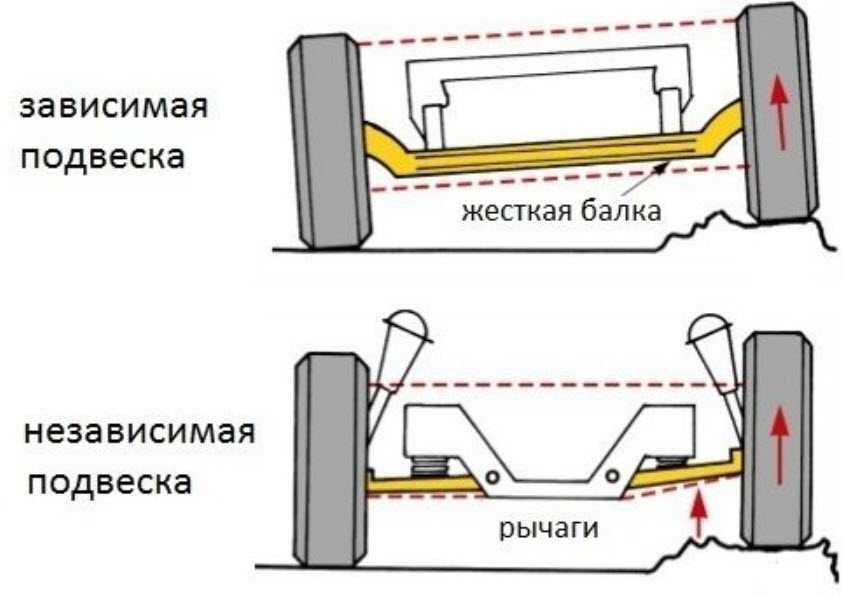

Зависимая и независимая подвеска

Все слышали выражение «у него независимая подвеска по кругу». А что же это значит? Независимой подвеской называется такая подвеска, когда каждое колесо совершает ходы сжатия и отбоя (вверх и вниз) не оказывая влияния на перемещения других колес.

Независимая подвеска типа МакФерсон с L или А-образными рычагами — сегодня самый распространенный тип передней подвески в мире. Простота и дешевизна конструкции совмещаются с неплохой управляемостью.

Зависимой называется такая подвеска, когда колеса объединяет одна жесткая балка. При этом ход одного колеса, например вверх, сопровождается изменением угла наклона другого колеса относительно дороги.

Раньше такие подвески применялись весьма широко — взять хоть наши Жигули. Теперь только на серьезных внедорожниках с мощной неразрезной балкой заднего моста. Зависимая подвеска хороша только своей простотой и используется там, где по условиям прочности необходим жесткий неразрезной мост. Еще есть полузависимая подвеска. Такая используется на задней оси недорогих автомобилях. Она представляет собой упругую балку, которая связывает оси задних колес.

Полузависимая подвеска обеспечивает относительно неплохие характеристики, при этом намного дешевле независимой. А вот независимая подвеска — королева подвесок — обеспечивает оптимальное сцепление каждого колеса с дорогой и наименьшую передачу толчков от неровностей на кузов автомобиля. При этом такая конструкция самая дорогая в обслуживании.

Лучшие производители пружин подвески автомобиля

Нижеприведенный рейтинг основан только на личном опыте автовладельцев и их отзывах. Подробная информация о деталях каждого производителя поможет подобрать наиболее оптимальный вариант.

Lesjofors

Описание. На данный момент, бренд специализируется на выпуске рессор, а также газовых и винтовых пружин.

В каталоге компании можно найти около 3200 позиций для европейских и мировых марок. Автовладельцы отметили, что после установки амортизирующего элемента, ход машины становится более плавным, даже при преодолении неровностей на дороге.

Пружины Lesjofors закручиваются методом холодной навивки. Такая технология гарантирует оптимальную жесткость и большой срок службы детали. Специальная пружинная сталь, из которой сделан элемент, устойчива к многочисленным сжатиям/разжатиям.

Поверхность пружины обработана фосфатом цинка, а затем покрыта защитным слоем порошковой эпоксидной краски. На финальном этапе производства применяется метод поиска пустот.

Lesjofors предлагает газовые и винтовые пружины.

Комплектация. В комплекте поставляется только сама деталь — вся информация об изделии содержится на коробке.

Срок службы. Срок эксплуатации — 3 года.

Достоинство рессор – это их простота. В наши дни рессорная подвеска практически не применяется, однако она имеет довольно много положительных качеств. Рессора воспринимает не только вертикальную нагрузку, но и другие силы (продольные при разгоне и торможении, боковые – при повороте).

Ранее мы уже описывали самые распространенные виды и типы подвесок автомобилей. А в этот раз речь пойдет о том, что такое рессоры и какие достоинства и недостатки имеет рессорная подвеска.

Поломки и ремонт рессор

Многие владельцы авто, особенно легковых, полагают, что сломать рессору нельзя, вследствие чего грузят машину без меры. Но сломанная рессора – не такая уж и редкость, особенно на передней оси, так как на нее давит вес силового агрегата, да и неровности дорог воспринимаются, в большей степени, передней осью.

Как правило, основными поломками рессоры становятся:

• осадка;
• перелом;
• срыв болта;
• поломка пальцев.

Сломанная рессора должна быть обязательно заменена. Если же наличествует прогиб, но можно восстановить ее форму посредством шаблонной правки. Но езда с дефектной рессорой недопустима, так как кузов авто начинает кренить набок.

Видео: Тюнинг рессор уаз 452

Краску на рессорах необходимо периодически обновлять, что поспособствует их защите от коррозии. Следует периодически смазывать рессорный палец, так как его ускоренный износ приведет к поломке. Если таковая произошла в пути, то временно на его место можно установить отвертку или любой металлический стержень, обвязав все проволокой.

Между рессорами постоянно должна иметься смазка. Чтобы закачать ее туда потребуется приподнять машину на домкратах, уперев их в кузов. В результате этого нагрузка будет ослаблена, а между рессорами образуется небольшой интервал, которого достаточно для нанесения смазывающего состава.

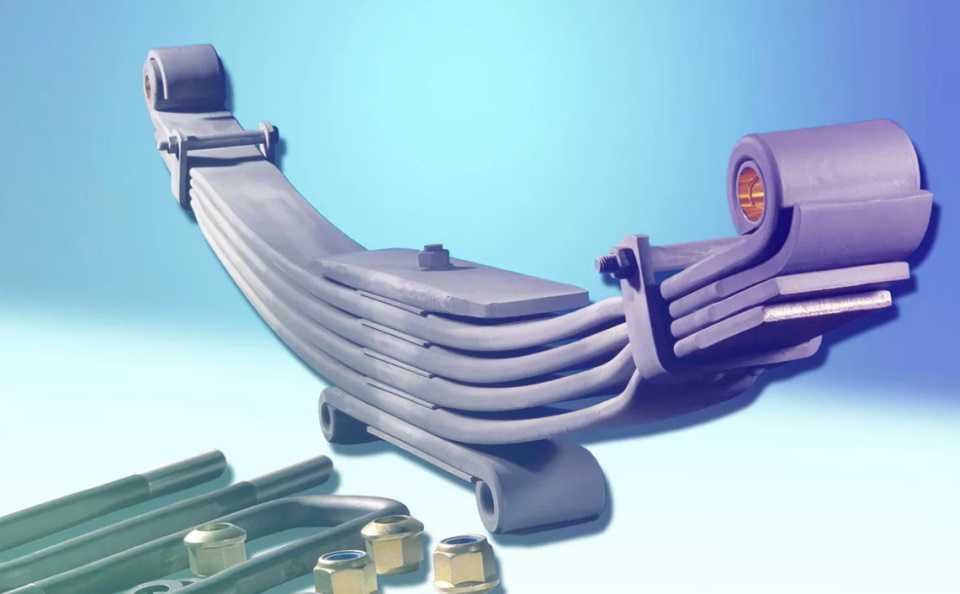

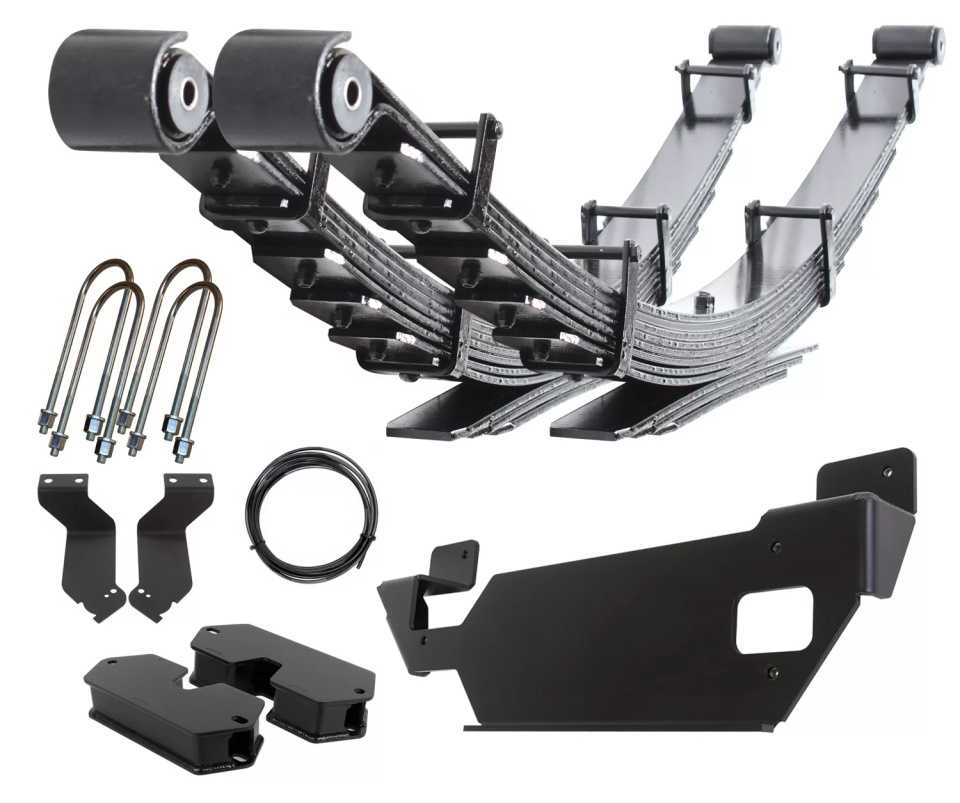

Конструкция и работа рессорной подвески

Данный подвесной элемент представлен металлическими рессорами – стальными листами отличающейся длины, которые скреплены между собой хомутами. Центр стальных листов отвечает за крепление подвески к мосту автомобиля. Окончания листов присоединяются к раме машины при помощи шарниров или серёг.

Необязательно использовать несколько листов, поэтому в середине прошлого века в Америке применялись системы подрессоривания с одним металлическим листом. Подобные системы устанавливались на автомобили марки Форд, и только спустя несколько лет данная система снискала свою популярность у европейских автопроизводителей.

При попадании на препятствие рессорные листы немного сгибаются, гася таким образом все колебания, появившиеся в результате наезда. Если листов несколько, большая нагрузка приходится на нижнюю рессору, поэтому ее изготавливают короче, добиваясь при этом наименьшего изгиба. Верхние рессоры наоборот делают длиннее, чтобы добиться большей гибкости и погасить оставшиеся колебания после нижних листов.

Почему подвеска называется зависимой

В определении термина заключена основная особенность механизма – жёсткая связь между колёсами одной оси. Любое изменение пространственного положения одного из них обязательно повлияет на второе. То есть колёса зависимы, что несколько упрощает конструкцию, но не всегда благотворно влияет на характеристики подвески.

Принцип работы

Как и любой другой тип подвески, зависимая включает в себя:

• упругие элементы в виде спиральных пружин, листовых рессор, или более экзотических устройств, встречающихся на легковых автомобилях довольно редко;
• демпферы колебаний, обычно это гидравлические амортизаторы телескопического типа;
• направляющий аппарат, поддерживающий более-менее неизменными углы установки колёс при рабочих ходах подвески на сжатие и отбой.

При наезде на препятствие одним из колёс, второе, расположенное на той же оси, по причине своей связи с первым через жёсткую балку начинает изменять свой угол развала, сохраняя схождение.

При этом смещается пятно контакта, изменяется его форма и площадь, что с точки зрения управляемости на большой скорости очень нежелательно. Для ослабления данного эффекта применяются разные технические ухищрения, но полностью избежать этого невозможно.

Устройство и схема зависимой подвески

Различаются схемы зависимой подвески для ведущих и свободных мостов автомобиля. При этом любой мост может быть управляемым, но рулевой привод не оказывает влияния на работу подвески и не относится к её узлам.

Наиболее просто выглядит зависимая подвеска неведущего моста. Чаще всего такое встречается на грузовых автомобилях, поскольку подобные конструкции на легковых давно ушли в прошлое, а у автомобилей повышенной проходимости, за которыми закрепилось фольклорное название джипов, все мосты являются ведущими.

Свободный мост представляет собой довольно мощную кованую профилированную балку, на концах которой смонтированы ступичные узлы колёс с подшипниками и тормозными механизмами.

В качестве упругого элемента могут быть применены рессоры или пружины. В первом случае достаточная прочность и жёсткость пакетов листовых рессор в продольном и поперечном направлении позволяет обойтись без прочих деталей направляющего аппарата, так как в вертикальном рессора обладает нужной упругостью.

Примерно так же устроен и ведущий мост с зависимой подвеской. Иногда его ещё называют неразрезным. Он представляет собой уже не швеллер, а полую трубу с картером (часто именуемым «яблоком») редуктора.

От редуктора по трубам балки (чулкам) к ступицам колёс идут жёсткие полуоси. Если мост является одновременно управляемым, то полуоси соединяются со ступицами через ШРУСы – шарниры равных угловых скоростей, что позволяет колёсам изменять положение своей плоскости вращения в повороте.

К яблоку моста подходит карданный вал. Подвеска всей балки с редуктором и колёсными узлами аналогична неведущему мосту. Те же рессоры, пружины и амортизаторы.

Преимущества и недостатки

К плюсам зависимой подвески относятся:

• простота и дешевизна при производстве, обслуживании и ремонте;
• высокая прочность, особенно в варианте с рессорами, хорошую рессору трудно сломать именно потому, что она гибкая;
• выносливость на бездорожье, в первую очередь с дорогой будут контактировать стальные балки мостов, а не кузов, рама и прочие агрегаты;
• стабильность клиренса, поскольку он определяется неподрессоренными балками.

Отрицательных сторон тоже достаточно:

• значительные неподрессоренные массы, что не даёт обеспечивать плавность хода при небольшой массе кузова;
• невозможность получения приемлемой устойчивости и управляемости на больших скоростях;
• размазанность реакций на действия водителя, что сильно отстраняет его ощущения от реального поведения колёс на дороге;
• невозможность получения эффектов полезного подруливания и программируемого изменения прочих углов установки колёс при рабочих ходах подвески.

Всё это накладывает ограничения в применении подобных типов подвесок.

Рессорная подвеска: принцип работы и виды

Рессорная подвеска – одна из разновидностей подвески автомобиля. В качестве основных упругих элементов используются рессоры –металлические листы различной длинны, уложенные в несколько рядов и скрепленные при помощи специальных хомутов, стремянок. Рессора (от фр. resort – пружина), как правило, имеет форму половинки эллипса.

Назначение

На некоторых моделях автомобилей устанавливается подвеска рессорного типа, чаще всего это грузовые автомобили, или серьезные машины для эксплуатации вне дорог, которая предназначена для решения следующих задач:

• Повышение плавности движения
• Обеспечение преодоления сложных участков дороги
• Снижение нагрузки на трансмиссию
• Увеличение грузоподъёмности, по сравнению с другими типами подвески

Конструкция рессорной подвески обеспечивает:

• Гашение колебаний обеспечивают амортизаторы, они нужны для обеспечения постоянного сцепление шин с дорожным полотном, уменьшая продольное раскачивание автомобиля .
• Соединение кузова с подвеской. Достигается благодаря использованию системы рычагов, связывающую ходовую часть и раму или кузов автомобиля.

Концы рессоры крепятся к кузову при помощи специальной серьги (стальная качающаяся скоба), или шарнирного соединения. Благодаря такому типу соединения листовая рессора надежно фиксируется по отношению к кузову автомобиля и, одновременно, может перемещаться в продольном направлении. К средней части рессоры крепится мост, чаще всего задний, для этого используются детали под названием стремянки.

Сфера применения

В современных легковых авто рессорная подвеска почти не встречается. Чаще ее можно увидеть у техники с большой грузоподъемностью – грузовых транспортных средств, трейлеров и т. п.

Некоторые производители современных авто используют однолистовые рессоры, работающие в паре с амортизатором и позволяющие снижать интенсивность колебаний кузова во время движения транспортного средства.

У данного типа подвески уровень комфортности во время езды существенно ниже по сравнению с другими типами подвесками. Кроме того, из-за конструктивных особенностей подвески ограничивается ход рулевой рейки (основной элемент системы рулевого управления), что снижает точность и четкость управления автомобилем.

Разновидности используемых рессор

Для современных авто серийного производства используются следующие типы упругих элементов рессорной подвески:

Много листовые, одно листовые и совмещенные, состоящие из нескольких блоков ,они чаще всего применяются на грузовиках, пока нет нагрузки работает только один блок рессор.

Также встречается торсионный тип, который представляет собой упругий стальной стержень, работающий на скручивание.

Для изготовления рессор применяется специальная конструкционная листовая сталь следующих марок:

• 50ХГА;
• 50 ХГФА;
• 55С2А;
• 65СГВА;
• 70.

Использование вышеперечисленных марок стали повышает механическую износостойкость готовых изделий.

Преимущества и недостатки

К плюсам использования рессор в подвеске автомобиля можно отнести:

• Простоту изготовления деталей
• Низкую стоимость листов
• Высокую надежность, которая обеспечивается толстым слоем металла
• Доступность использования на дорогах с разным качеством поверхности

Из недостатков выделяют следующие:

• Большой вес системы
• Необходимость постоянного ухода, частого обслуживанияи переборки

Как продлить эксплуатационный ресурс

Чтобы рессорная подвеска эффективно работала в течение длительного времени, необходимо обеспечить правильную эксплуатацию автомобиля и уделять внимание вопросам технического обслуживания. Периодические осмотры состояния рессор и своевременные чистки предотвратят преждевременный износ листов

В процессе повседневной эксплуатации автомобиля желательно выбирать ровные асфальтированные дороги с качественным покрытием. А при перевозке грузов не следует превышать допустимый тоннаж.

На износ рессор также влияет качество управления автомобилем. Не следует допускать резких разгонов и торможения, рванного темпа езды. При появлении скрипа в нижней части кузова рекомендуется проверить наличие смазки в соприкасающихся поверхностях, а также подтянутьстремянки.

Правильная эксплуатация автомобилей с рессорной подвеской – гарантия длительной, безупречной службы как рессор, так и самого ТС.

Устройство

Зависимая рессорная подвеска устроена так, что ей не требуются дополнительные устройства. Происходит это по тому, что рессоры напрямую крепятся к кузову машины и мосту, который делает шасси зависимой. Смягчающим приспособлением здесь является амортизатор. В последнее время все чаще производители ставят однолистовую рессорную подвеску.

Раньше Генри Форд ставил на свои машины монолитные рессоры, но потом они исчерпали себя, и весь мир перешел на пружины. Дело в том, что в процессе развития автомобилестроения начали выпускаться более мощные двигатели, которые были способны разгонять автомобили, но рессорная не давала возможности так же управлять автомобилем, как на низких скоростях.

Независимая подвеска

Независимая подвеска — на оси, левое и правое колесо напрямую не воздействуют друг на друга.

Желтой стрелкой показана пружина. Зелёными стрелками показаны рычаги, которые являются частью независимой подвески. Такой тип подвески называется — независимая, пружинная.

Зелёной стрелкой показаны нижние рычаги подвески, а желтой стрелкой показана ось торсиона. Тип подвески — независимая, торсионная.

Желтой стрелкой показан пневмоэлемент. Зелёными стрелками показаны нижние рычаги. Тип подвески — пневматическая, независимая.

Вывод: С технической стороны, независимая подвеска устроена сложней зависимой и полунезависимой. По ходовым качествам, независимая подвеска, практически во всех случаях, превосходит остальные типы подвески. Явным же минусом у независимой подвески, является то, что она затратная в обслуживании и дорогая в производстве.

Подвески на спортивных автомобилях

Считается, что жесткая подвеска делает движение автомобиля безопасным и маневренным. Из-за этого спортивные машины оснащают только такой системой подрессоривания.

Для спорткаров важно сцепление колес с дорожным покрытием, отсутствие крена на скорости или поворотах. Торсионные конструкции и типа Макферсон позволяют водителю резко маневрировать без дополнительных усилий.. Таким образом, виды подвесок автомобиля условно делят на 2 типа: зависимой или независимой сборки

В каждой группе есть свои классификации по типу элементов, функционалу или особенностям конструкций

Таким образом, виды подвесок автомобиля условно делят на 2 типа: зависимой или независимой сборки. В каждой группе есть свои классификации по типу элементов, функционалу или особенностям конструкций.

https://youtube.com/watch?v=E3_fflOsSGE%3F

Общие сведения

В инженерном отношении это несложная конструкция, состоящая из листов (пластин), креплений (болтов), стремянок.

В процессе изготовления материал для пластин подбирается по назначению транспортного средства (военное, грузовое, легковое), климатических условий эксплуатации, преемственности конструкции и толщины. Как правило, используются следующие типы стали:

• конструкционная рессорно-пружинная 55С2, 60С2, 60С2Г;
• никельсодержащая 60С2Н2А;
• хром-ванадиевая 50ХФА.

Включение ванадия или никеля позволяет отодвинуть хладноломкостный порог для повышения надёжности материала в зимних условиях.

Способы закаливания каждой пластины:

• поверхностное охлаждение водой;
• самоотпуск для получения твёрдой износостойкой поверхности и умеренной вязкости сердцевины.

Каждый номер листа при этом работает на изгиб самостоятельно. Коренной лист с проушинами самый длинный. Для снижения износа концы оснащаются противоскрипными шайбами. Соединяются они обычно при помощи стальных скоб и центрального болта.

Вместе с тем нередко встречаются монолистовые изделия, тогда большое значение для снижения колебаний приобретают амортизаторы.

В грузовых автомобилях рессоры обычно закрепляются над мостом, в легковых – под мостом. К кузову концы присоединяются при помощи шарниров. При движении через них на ходовую часть передаётся нагрузка от рамы.

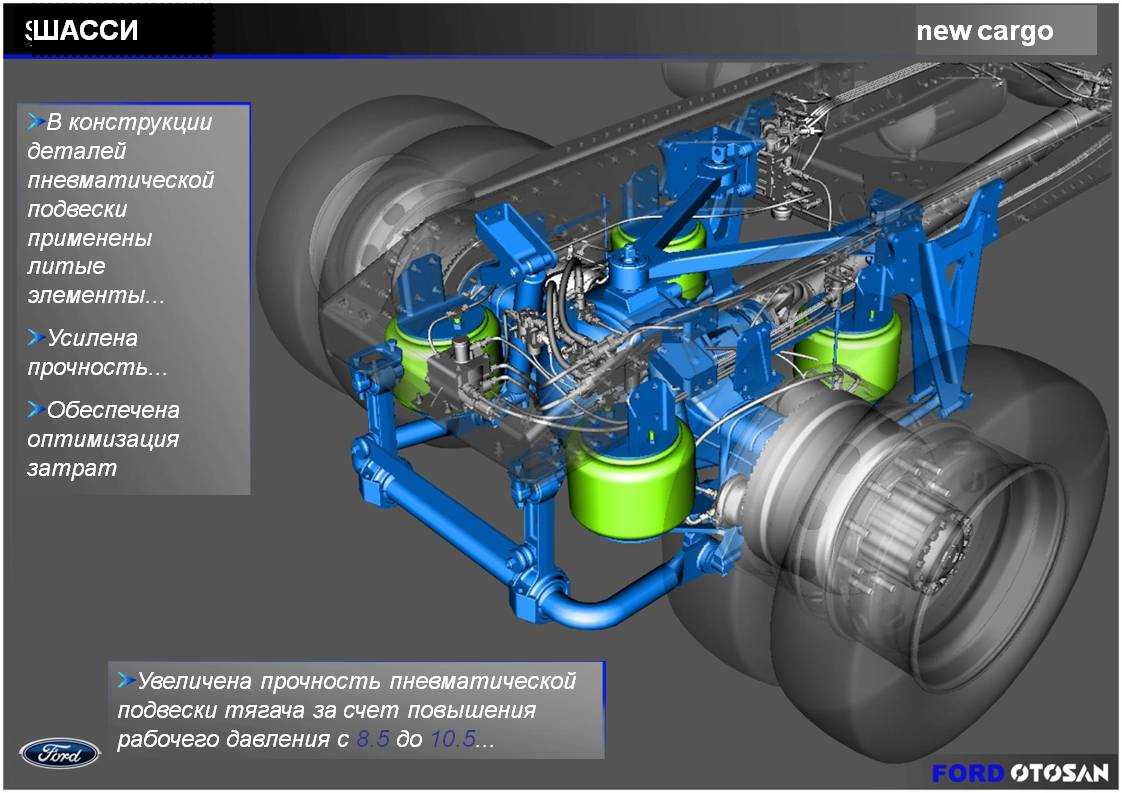

Пневматические системы

Отдельного внимания заслуживает подвеска пневматического типа. Здесь в качестве упругого элемента применяется воздух. Он замкнут в специальном баллоне. Некоторые производители воздух заменяют на азот.

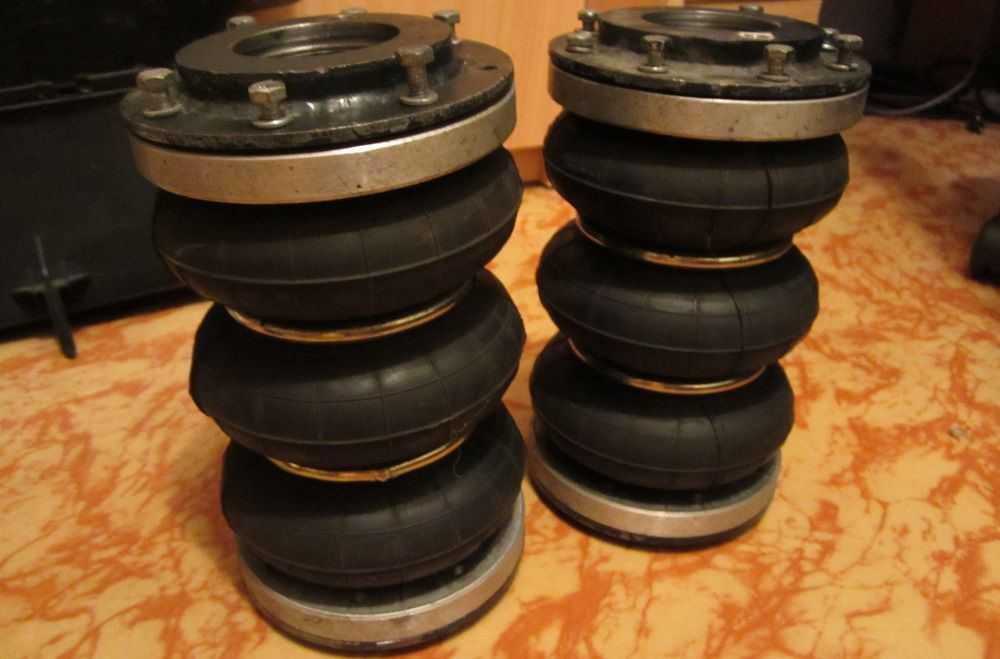

Пневматический баллон — это герметичная ёмкость, стенки которой выполнены на основе синтетического волокна. Они вулканизируют в слой резины, обладающей защитными и герметизирующими свойствами.

Ключевое свойство пневматической системы — это способность менять давление в баллонах. Причём перекачивание воздуха способствует тому, что система выполняет роль амортизаторов.

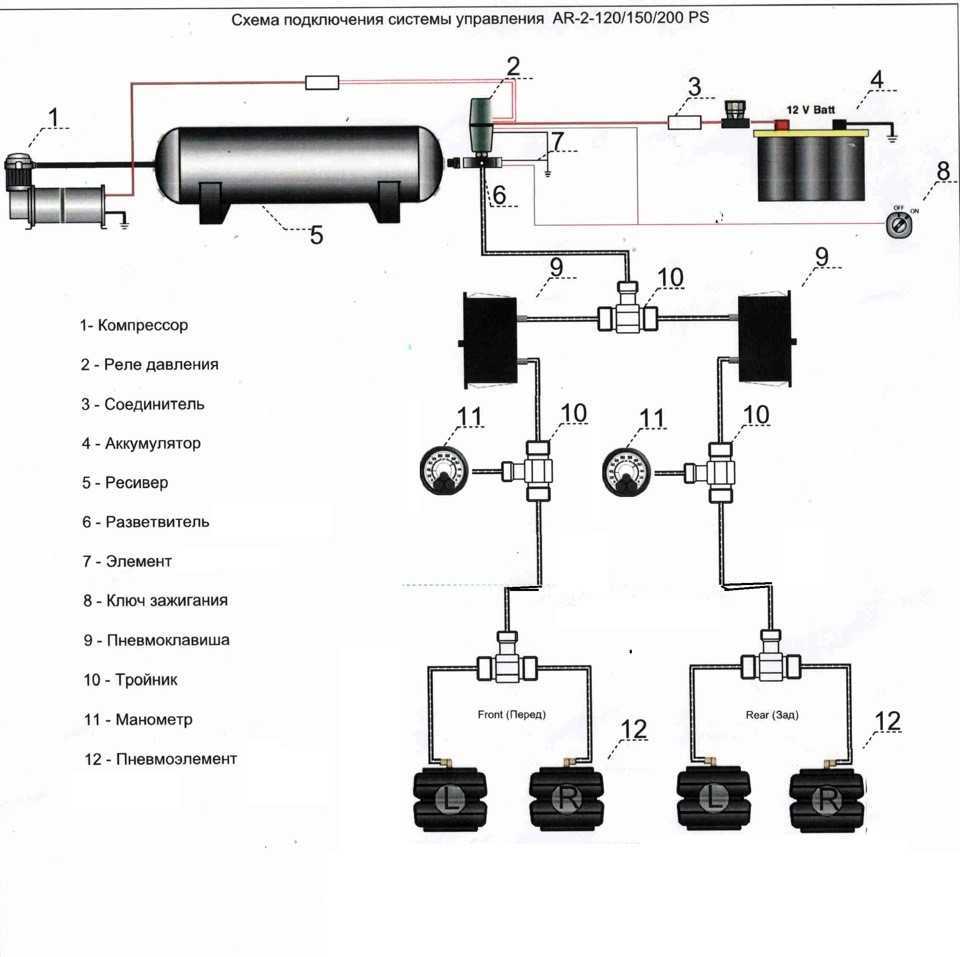

Используя систему управления, водитель может поменять параметры давления отдельно для каждого баллона. За счёт этого пассажирский транспорт наклоняется, принимая пассажиров, а грузовики, заполненные под завязку, не прижимаются к земле.

В случае с легковыми машинами пневматику обычно ставят на заднюю подвеску, чтобы обеспечить необходимый дорожный просвет по мере изменения нагрузки, но есть и ряд внедорожников, где баллоны стоят впереди и сзади.

Одной из главных особенностей пневматической подвески является возможность корректировать параметры клиренса, то есть дорожного просвета. При движении на высокой скорости авто опускают, чтобы обеспечить лучшую прижимную силу. А при выезде на бездорожье понимают, чтобы машина могла пройти сложные участки.

Пневматические элементы выполняют функции амортизаторов и пружин. Но только при условии, что такая конструкция предусмотрена с завода. Если машина переделывается и на неё ставятся баллоны, то снимать заводские амортизаторы не рекомендуется.

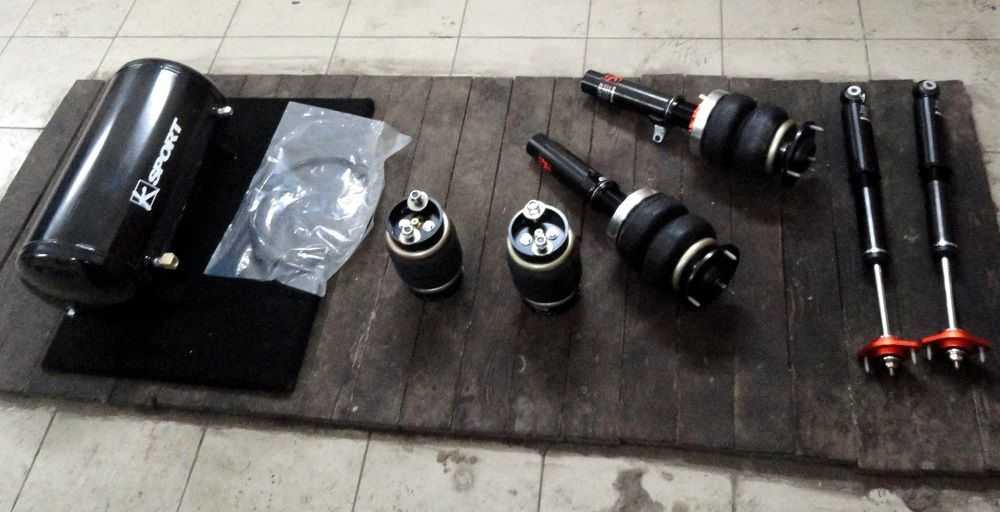

У пневмоподвески такие плюсы:

• малый вес;
• изменение жёсткости;
• поддержка постоянного дорожного просвета;
• возможность настройки клиренса;
• позволяет отказаться от упругих и гасящих элементов.

Но тут есть и явные минусы. Они следующие:

• сложность системы;
• высокая стоимость;
• меньшая долговечность в сравнении с другими видами подвески.

В рейтинг лучших производителей пневматических автомобильных подвесок входят такие бренды:

• Rubena.
• Airtech.

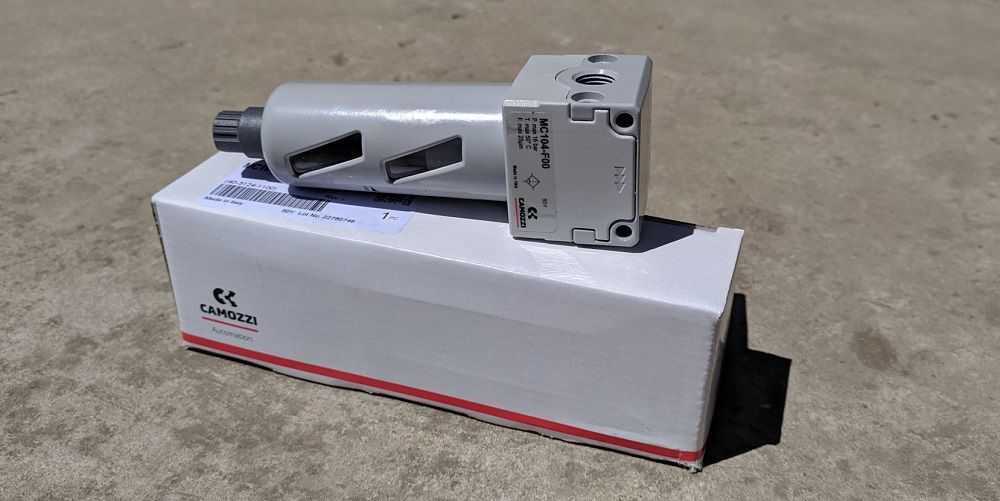

• Camozzi.
• Aircraft.
• Blacktech.

Если и возникнет желание поставить пневматику, то лучше выбирать продукцию этих компаний. Но ещё лучше изначально купить машину, на которую с завода установлена надёжная и проверенная пневматика.

Определение траектории перемещения ушков листовой рессоры

Если поперечно расположенная листовая рессора, закрепленная в двух точках, одновременно заменяет верхний или нижний рычаги, то в этом случае конструктор должен знать траектории центров ушков рессоры при работе подвески на поворотах. Это необходимо для определения мгновенного центра поворота, а также для того, чтобы рассчитать изменение развала и схождения колес.

Точки замеров, образующие траекторию перемещения, получают с помощью пружинных весов. В качестве исходного положения принята выпрямленная рессора (). Величина нагрузки при этом не играет роли.

Рисунок 8 – Центр дуги, описываемой ушком рессоры, закрепленной в двух точках, как правило, смещен в сторону от мест закрепления

В качестве исходных параметров используются величины ходов сжатия f1 и отбоя f2 подвески в направлении оси Y, а измеряемой величиной является боковое смещение Δl обоих салазок, что дает соответствующее значение X. В процессе изучения оба места закрепления D1 (слева) и D2 (справа, на рисунке не изображено) должны параллельно нагружаться или разгружаться. Затем рессору вычерчивают в выпрямленном состоянии в масштабе 1:1, чтобы, исходя из этого положения, иметь возможность нанести полученные значения X в соответствии со значениями Y. Начало координат располагается в центре ушка рессоры. Соединив отдельные точки, получим с обоих концов рессоры дугообразную кривую. Центр кривизны служит кинематическим центром вращения.

Аналогичный процесс может быть применен также при центральном закреплении рессоры, независимо от того, является это закрепление жестким или упругим ().

Рисунок 9 – При жестком закреплении середины рессоры центр дуги, описываемой при работе подвески ушком, располагается вне заделки

При поперечно расположенных листовых рессорах таким же путем осуществляется определение центра поворота. При продольных листовых рессорах определяют траекторию, которая потребуется для уточнения перемещения неразрезной балки, закрепленной на рессорах. В последнем случае рессора должна быть изображена на чертеже в соответствии с ее положением в автомобиле.
