Как сделать диагностику автомобильной турбины: методы, фото

Характерные признаки и возможные причины

Часто встречается сочетание из нескольких очевидных проявлений поломки, но иногда наблюдается только что-то одно. Определить неисправность можно по таким явлениям:

повышенный расход и утечка масла;
изменение цвета и наглядное повышение количества дыма;
шум в двигателе;
временные или постоянные перегревы;
ощутимое снижение мощности и скорости набора оборотов;
усиленный расход топлива;
повышение выброса вредных веществ из выхлопной системы и токсичный запах;
свист или царапание в самой турбине;
плавающий холостой ход.

Появление любого из этих пунктов требует внимания со стороны владельца, скорейшей диагностики и устранения поломки. Дело в том, что львиная доля проблем турбин на дизеле так, или иначе, касается утечки и расхода масла. Когда оно закончится, рабочие поверхности начнут стираться. Для полного выхода из строя этого механизма достаточно проработать всего несколько секунд без смазывающего вещества. После этого восстановление и ремонт станет невозможным, останется только полная замена, а это недешево.

Неисправности автомобильной турбины.

Автомобильный турбокомпрессор, несмотря на обещанную производителем долговечность (10 лет) и износостойкость, всё-таки дает сбой, барахлит и ломается. Поэтому приходится время от времени устранять неисправности турбины как дизельного так и бензинового двигателя

А чтобы вовремя выявить признаки неисправности нужно всегда обращать внимание на нестандартное поведение автомобиля.Турбина вышла из строя, если

есть ощущение, что пропала тяга (снизилась мощность);
при разгоне авто из выхлопной трубы валит дым синего , черного, белого цвета ;
при работающем двигателе слышны свист ,шум ,скрежет ;
резко увеличился расход или естьутечка масла ;
часто падает давление воздуха и масла.

Если появляются такие симптомы, то в этих случаях нужна тщательная проверка турбины на дизеле.

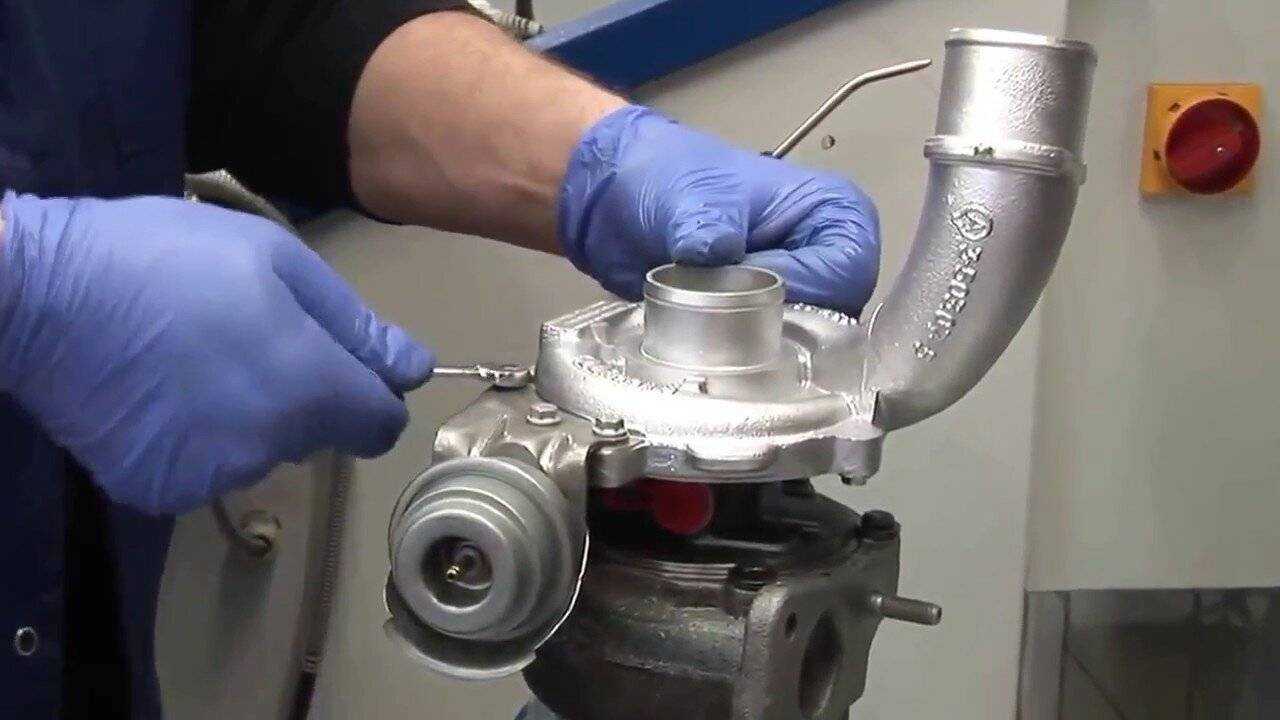

Как проверить снятую турбину дизельного двигателя

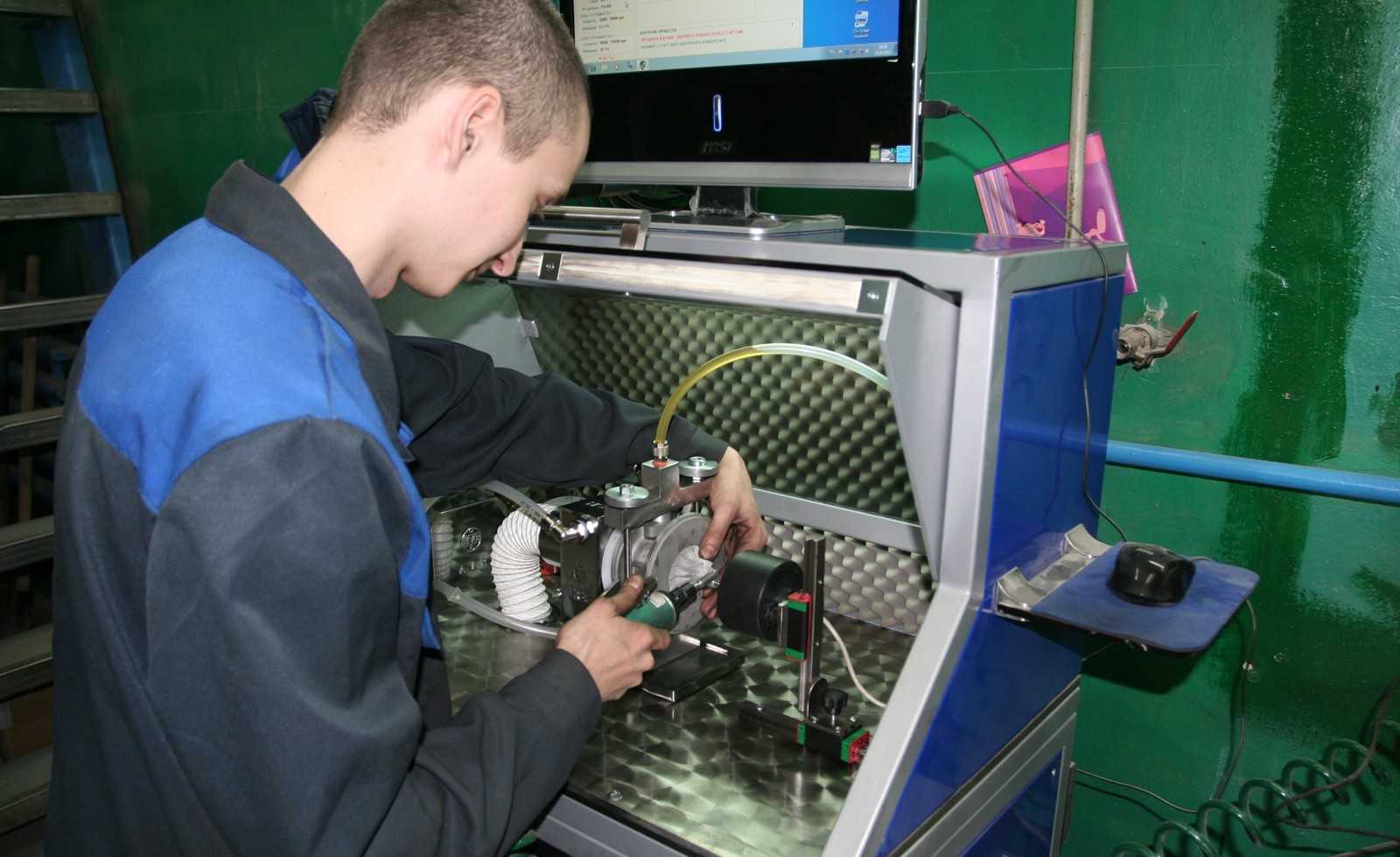

Если турбина уже снята с двигателя, мы не можем тестировать ее на заведенном моторе. Зато осмотр на рабочем столе более наглядный. Механизм можно хорошо отмыть, тогда никакая трещина не укроется. У агрегата имеется два входа и два выхода, на каждом из которых можно обнаружить масло. Вот о чем это говорит:

Следы масла	Вероятная причина неисправности
Компрессор — входное отверстие	Износ цилиндро-поршневой группы Засорение вентиляции картера
Турбина — входное отверстие
Компрессор — выходное отверстие	Турбина изношена Засорение, деформация трубки слива масла в картер Засорение вентиляции картера
Турбина — выходное отверстие

Причины поломки турбокомпрессора

Ошибка многих автовладельцев — установка турбины после ремонта или замена детали без разбирательств в причинах неисправности. Если ничего не предпринять, новый или вновь отремонтированный узел снова поломается. Ниже рассмотрим, почему турбокомпрессора выходит из строя.

Механические повреждения

Турбина находится в подкапотном пространстве и может повредиться из-за механического воздействия камня или иного предмета.

В зоне риска находится «горячая» крыльчатка, которая повреждается при нарушении некоторых элементов двигателя: поршней, седел, коллектора выхлопа.

Через «холодную» улитку во впускной тракт может попасть кусок ветоши, гайка или болт. При механическом ударе на поверхности остаются следы.

Если крыльчатка повреждена, использовать турбину нельзя. Попытки выровнять лопасти утконосами или другим инструментом не дадут результата из-за разбалансировки.

Единственный выход — обращение на СТО. Мастер определяет неисправность и перед установкой турбины проверяет трубопровод и каналы, через которые поступает воздух.

Перегрев

Во многих автомобилях охлаждение турбины и мотора объединены в единую систему.

При длительной нагрузке силового агрегата и быстром отключении масло перестает циркулировать в системе, а турбокомпрессор перегревается. Внутри детали остается смазка, которая твердеет и нарушает работу узла.

Другие причины перегрева турбины:

загрязнение воздушного фильтра;
низкое качество масла;
несоблюдение периодичности замены смазывающей жидкости;
нарушение герметичности соединений воздуховодов;
работа системы без топливного насоса;
разбалтывание точек отвода выхлопных газов.

Чтобы защитить узел от чрезмерного нагрева, остановитесь и перед прекращением работы мотора дайте ему поработать какое-то время.

Масляное голодание

Турбина нуждается в постоянной подаче смазки, а появление любого перерыва чревато износом и перегревом.

К базовым причинам стоит отнести:

ошибки эксплуатации дизельного двигателя, к примеру, недостаточный нагрев зимой;
попадание дизеля или охлаждающей жидкости в масло;
недостаточный уровень смазывающей жидкости в поддоне;
несоблюдение периодичности замены смазки и фильтра;
загрязнение маслопровода или его повреждение;
выработанный ресурс мотора;
длительный простой машины без эксплуатации;
поломка системы подачи смазки.

Дефицит масла может возникнуть из-за ошибок установки турбины. Известны случаи, когда после монтажа система не заполнялась смазкой, и устройство работало «в сухую».

Грязное масло

Для поддержания турбины в работоспособном состоянии необходимо соблюдение двух условий: своевременная замена и использование оригинального масла.

Нарушение этих правил ведет к попаданию внутрь мелких субстанций, которые повреждают детали турбированного компрессора.

Экономия на масле и покупка продукта низкого качества ведет к негативным последствиям. Фильтр и перепускной клапан быстрей загрязняются, из-за чего жидкость проходит мимо фильтрующего элемента, а грязь распространяется по системе.

Как отличить моторное масло от подделки: Мобил, Ravenol, Шелл, Моли, Кастрол, Ликви Моли, Эльф, Idemitsu и другие бренды

Для защиты турбины от последствий важно своевременно менять масло / фильтр и использовать оригинальную продукцию. Рассмотренные в статье способы позволят определить поломку турбины в 95% ситуаций

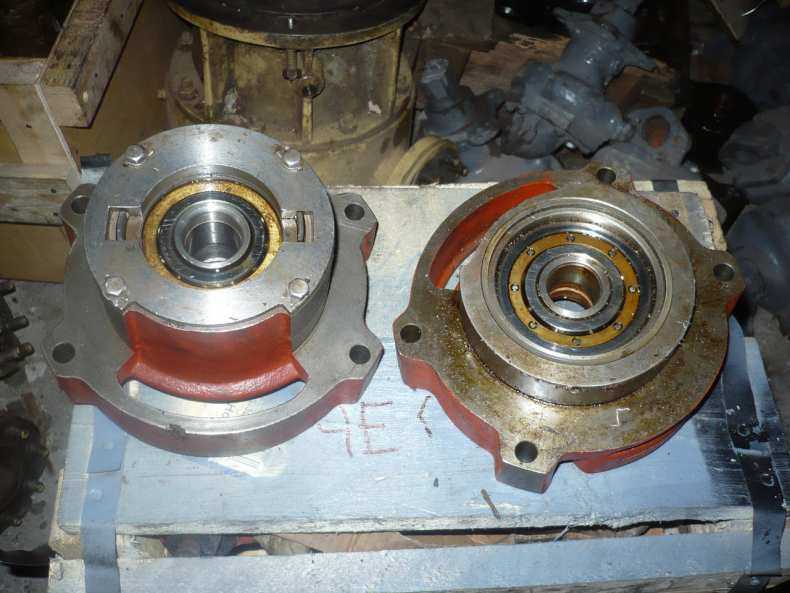

В большинстве случае изнашиваются или ломаются подшипники, из-за чего лопасти меняют траекторию и повреждают кожух устройства

Рассмотренные в статье способы позволят определить поломку турбины в 95% ситуаций. В большинстве случае изнашиваются или ломаются подшипники, из-за чего лопасти меняют траекторию и повреждают кожух устройства.

Частичные проблемы турбокомпрессора можно определить по высокому расходу масла. В самых сложных ситуациях узел вообще заклинивает.

Периодическая проверка турбины дизельного мотора (а также бензинового) позволяет избежать проблем и выявить неисправность на раннем этапе.

Проверка турбины на жор масла.

Автомобиль должен потреблять масло, но в умеренном количестве. Если за 10 т/км вы добавляете больше 1.5 литров масла, значит.

Обычно при жоре масла, выхлоп будет сильно задымленный и иметь сизый или синеватый оттенок. Это говорит о том, что происходит сгорание масла. Оно может происходить либо в двигателе, либо в выхлопной системе. И тот, и тот вариант не очень радостный.

Для того чтобы понять что турбина не работает как надо, нужно снять воздушный фильтр и проверить его состояние, если он загрязнен, то уже не сможет работать в нормальном режиме, и из-за разницы в давлении между корпусом подшипников турбины и корпусом компрессора начинает проникать масло.

Если с фильтром все в порядке, то нужно проверить ротор турбины и сливной маслопровод. Необходимо, чтобы на нем не было пробок и перегибов, а также других повреждений, которые будут мешать нормальной работе турбины.

Далее нужно провести проверку деформации элементов строения турбины. Изношенная турбина, будет иметь признаки физического воздействия, и люфт оси крыльчатки. А также, стенки турбины будут иметь царапины и зазубрины.

https://youtube.com/watch?v=aAyeSjISlNE

Основные причины поломки турбины, связаны с несвоевременной заменой, или некачественным маслом. Дело в том, что при использовании загрязненного масла или некачественного, происходит преждевременный износ подшипников, выражаемый в перегреве и недостаточной смазкой.

Визуальный осмотр

В самом начале проведения диагностики проверяется уровень и качество моторного масла

Также очень важно, чтобы внутрь турбокомпрессора не попадали сторонние предметы

Затем можно приступать к анализу выхлопного газа. Уменьшение мощности и общей динамики, а также черный выхлоп указывает на переобогащение топливной смеси. Это может быть вызвано недостаточным количеством подаваемого в цилиндры кислорода из-за неисправностей в системе впуска. Иногда мощность падает из-за утечек на выпуске.

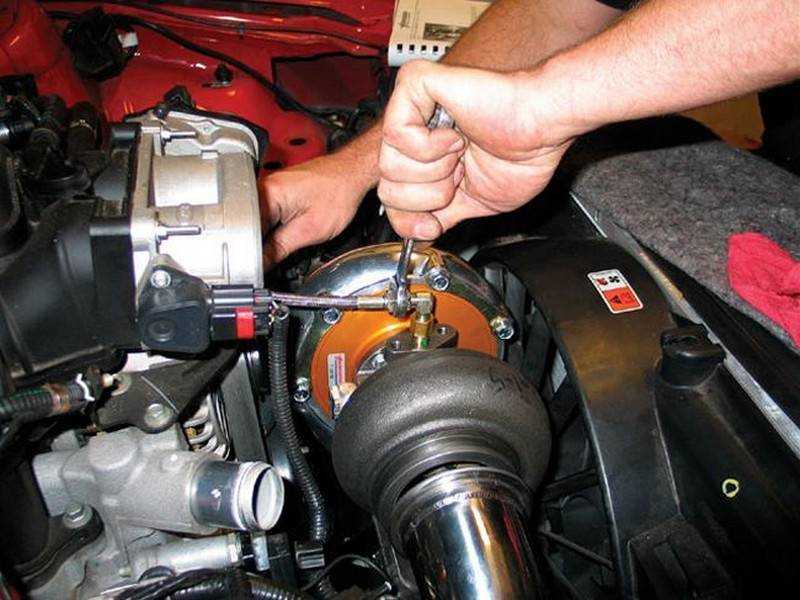

Для проверки потребуется завести двигатель и послушать нет ли посторонних шумов при работе турбокомпрессора. Не должно быть свистящих или скрипящих звуков, шума прорывающегося воздуха в местах соединения и тому подобного. Проверяются на герметичность патрубки по которым подается воздух в мотор. Наличие любых неплотностей или повреждений недопустимо

Важно проверить состояние воздушного фильтра – загрязнения снижают его пропускную способность, что ведет к недостаточному количеству воздуха в цилиндрах

Появление белого или сизого дыма может быть вызвано как неисправность самого компрессора, так и других узлов двигателя. На эту проблему может также указать и резко возросший расход масла.

При таких обстоятельствах следует еще раз перепроверить воздушный фильтр и ротор турбины. Забитый фильтр не пропускает достаточного количества воздуха, а это ведет к перепаду давления между корпусом и картриджем с подшипниками, из него начинает течь масло и попадать в корпус компрессора. Если и здесь все в порядке, тогда следует осмотреть сливной маслопровод на присутствие перегибов, повреждений и т.п.

Как работает турбонаддув дизельного двигателя

Ротор турбины и крыльчатка компрессора жестко закреплены на одном валу. Таким образом, скорость вращения ротора передается крыльчатке. Круг замыкается:

Получается взаимосвязанная схема работы, когда количество всасываемого воздуха зависит от скорости вращения крыльчатки и, наоборот, крыльчатка вращается быстрее при большем количестве забираемого воздуха.

Принцип работы турбонаддува имеет два момента, называемые турбоямой и турбоподхватом.

Первый момент характеризуется задержкой в работе турбины после увеличения подачи топлива нажатием на педаль газа, так как для разгона ротора выхлопными газами требуется время.

Вслед за турбоямой наступает момент турбоподхвата, когда разогнавшийся ротор резко увеличивает подачу воздуха в цилиндры, повышая мощность двигателя.

Как продлить ресурс турбины

Любой владелец автомобиля с турбированным мотором сможет увеличить ресурс устройства, если будет следовать таким правилам:

после запуска ДВС давать ему время поработать около 1 минуты на холостых оборотах;
чаще менять масло и воздушный фильтр;
использовать турботаймер в целях отслеживания уровня масла в ДВС;
не перегазовывать сразу после начала работы мотора, вначале ездить на низких оборотах;
после длительной езды сразу не глушить двигатель, дав ему остыть около 3 минут.

Неисправности автомобильной турбины. Как устранить неполадки?

А чтобы вовремя выявить признаки неисправности нужно всегда обращать внимание на нестандартное поведение автомобиля

Турбина вышла из строя, если:

есть ощущение, что пропала тяга (снизилась мощность);
при разгоне авто из выхлопной трубы валит дымсинего, черного, белого цвета;
при работающем двигателе слышны свист, шум, скрежет;
резко увеличился расход или есть утечка масла;
часто падает давление воздуха и масла.

Если появляются такие симптомы, то в этих случаях нужна тщательная проверка турбины на дизеле.

Как просто проверить работоспособность турбины на дизельном двигателе

Многие автолюбители сетуют на то, что диагностика турбокомпрессора — вопрос не совсем простой, так как его работа завязана на множество факторов, параметров работы других систем дизеля.

Ну как, например, проверить турбину дизельного двигателя при покупке. Вот если бы на приборной панели был манометр, позволяющий определять работоспособность узла. Продавец и покупатель сразу бы наглядно видели состояние агрегата.

Приборы, позволяющие измерить давление наддува есть. Некоторые любители устанавливают их в салон своего авто. В сети об этом есть видео.

А вот проверить этот показатель, когда машина стоит на месте, не выйдет. Без нагрузки мотор не получит нужного количества топлива, значит и поток выхлопных газов будет недостаточным. Рабочее колесо не разовьет должных оборотов, даже если полностью выжать акселератор.

Турбояма и радиатор

Особая компоновка радиатора – эффектное решение для высокоскоростных спортивных машин. Например, одним из эффективных ответов на вопрос, что такое турбояма и как избавиться от ее проявлений во время работы двигателя спортивного автомобиля в экстремальном режиме, можно считать особую компоновку радиатора на спортивных автомобилях (так называемая система V — маунт).

Радиатор располагается под углом, а не фронтально, и только часть поступающего воздуха (до 25 процентов), используется для охлаждения двигателя. А основной поток также «работает» на раскрутку турбины, создавая избыточное давление на крыльчатку ротора турбо-ускорителя.

Что такое вестгейт?

Вестгейт в переводе означает клапан управления турбиной. Его основная функция – выброс лишних выхлопных газов, вращающих крыльчатку турбокомпрессора, через отводной выход. Без этого вал раскрутится очень быстро, что может стать причиной повышенного давления наддува и при наличии закрытого дросселя – неустойчивой работой или помпажом насоса. Уменьшение производительности – не вариант, так как его усилий не будет хватать на малых и средних оборотах турбины, и мотор будет попадать в «турбояму».

Признаки неисправности актуатора турбокомпрессора

Если у вас заклинил актуатор турбины, то вы сможете это легко обнаружить по синему выхлопу. Особенно он четко виден, когда автомобиль начинает разгон, но после стабилизации работы силового узла, дым вновь приобретает нормальный оттенок. Синеют выхлопные газы за счет сгорания смазки, которая оказалась внутри турбины из-за протечки.

Дым черного оттенка также возможен, если вестгейт поврежден. Основная причина – сгорание топлива из-за нарушения герметичности и воздушной протечке в интеркулере. Белый дым тоже не является нормой. Это происходит при наличии засора в маслопроводе турбины.

Давайте рассмотрим и другие признаки неисправности актуатора турбины:

• Подтеки технической смазки на поверхности турбины и резкое увеличение его расхода. Скорее всего причина кроется в засоре системы воздуховода или масляных шлангов;

• Ухудшение разгона тоже может свидетельствовать о том, что турбокомпрессор нуждается в ремонте. Это может случиться из-за недостаточного поступления воздушных масс внутрь агрегата. Нехватка потока воздуха приводит к ощутимой потере мощности двигателя;

• Появление дребезжащего шума. Чаще всего его слышно при запуске двигателя на холостых оборотах и при полной остановке мотора. Крутящийся момент становится неравномерный и появляются рывки. Посторонние звуки могут также говорить о наличии вмятин или других механических повреждений, которые находятся на лопасти силового агрегата;

• При повышенном расходе технической смазки может наблюдаться и токсичный выхлоп. Причина кроется в воздушном фильтре или в неправильно подключенный к турбокомпрессору воздушный канал. Засоры этих участков тоже нередко приводят к такому негативному результату;

• Нарушение герметичности маслопроводов и его выход из турбокомпрессора – это самые частые признаки выхода из строя актуатора турбины. Это происходит при засорении кожуха оси силового узла. Еще выход смазки может произойти из-за поломки маслопроводов или закоксованности.

Это самые частые симптомы неисправности актуатора турбины, требующие помощи профессиональных механиков, дабы они устранили проблему.

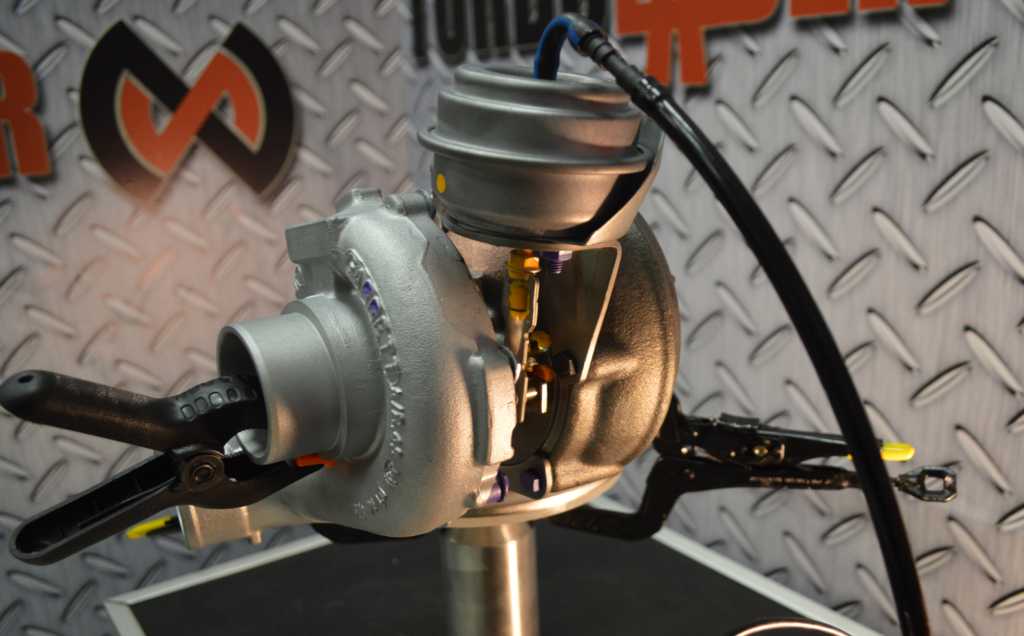

Как произвести проверку вестгейта?

Если не работает актуатор на турбине, то для начала нужно произвести диагностику оборудования. Проверка выполняется при помощи тестера. Деталь не обязательно доставать из автомобиля, но для удобства все же рекомендуется демонтаж.

Диагностике подлежат:

• Вакуумный и турбинный клапан;

• Исполнительный механизм.

Проверку лучше производить даже, если турбокомпрессор работает исправно. Даже небольшая поломка может привести к тому, что подшипники чрезмерно нагреются и выйдут из строя, а за ними ремонтировать придется и весь агрегат.

Тестировать неисправность актуатора можно таким образом: запускаем мотор и газуем на месте. При этом необходимо смотреть на шток оборудования – нужно запомнить на каких оборотах он начинается вращаться. Это и будет ориентиром для диагностики его нормальной работы. Более точных показателей можно достичь, если проверять технику на стенде.

Когда нужен ремонт агрегата?

Ремонт актуатора турбины лучше производить сразу после того, как вы обнаружили неисправность или заметили в «поведении» мотора странности, например, потерю мощности. Чем раньше вы обратитесь к мастеру, тем дешевле вам обойдутся услуги.

Некоторые автовладельцы хотят сэкономить и сами пытаются починить машину. В некоторых случаях, например, при замене прокладки или клапана это срабатывает, но в большинстве работа в кустарных условиях приводит к еще большим проблемам. И вам придется покупать уже новый силовой узел, что обойдется в несколько раз дороже. Поэтому рекомендуем найти СТО, где вам предложат качественные услуги по приемлемым ценам.

Признаки того, что турбина «умирает»

Выход турбины из строя во многих случаях происходит очень быстро, причин тому несколько: это может быть, как уже упоминалось, недостаток масла, попадание твердыми частицами по колесу компрессора и по колесу ротора турбины, также к поломке может привести ДТП

Однако чаще турбонагнетатель приходит в негодность постепенно, и у автовладельца есть время обратить внимание и принять необходимые меры по устранению причин поломки либо обратиться к специалистам

Выделяется несколько наиболее распространенных признаков выхода из строя турбины. К ним относятся следующие:

наличие посторонних шумов со стороны турбины во время работы силовой установки (свист либо гул);
появление сизого дыма из выхлопной системы;
резко увеличивается расход масла;
падает давление наддува.

Для определения поломок на ранних стадиях, достаточно внимательно слушать свой автомобиль. Например, у машины упала мощность или она утратила динамику, это говорит о том, что турбина не создает достаточного давления.

Иногда причиной тому служит повышенное противодавление из-за сильного загрязнения катализатора. Также к этому могут привести и неисправности электромагнитного клапана (управляющего вакуумом турбины), что тоже влечет понижение мощности двигателя.

Если же эти элементы работают исправно, тогда стоит проверить перепускную заслонку или изменяемую геометрию. Часто при агрессивном стиле езды поток отработанных газов идет мимо клапана, либо поврежденная изменяемая геометрия, цепляет корпус турбокомпрессора и не направляет воздух на колесо турбины. В таком случае коэффициент полезного действия турбины сильно падает. Если таким образом выявить причину поломки не удалось, тогда потребуется демонтаж турбокомпрессора с силовой установки.

На скорый выход из строя турбину и возможный признак дефекта может также указать дым из выхлопной системы.

Характерные признаки и возможные причины

повышенный расход и утечка масла;
изменение цвета и наглядное повышение количества дыма;
шум в двигателе;
временные или постоянные перегревы;
ощутимое снижение мощности и скорости набора оборотов;
усиленный расход топлива;
повышение выброса вредных веществ из выхлопной системы и токсичный запах;
свист или царапание в самой турбине;
плавающий холостой ход.

Как самому проверить турбину на дизельном моторе

Необходимость проверить турбину дизельного двигателя своими руками может возникнуть по ряду причин. Выполнение диагностики турбокомпрессора на СТО зачастую потребует определенных финансовых затрат, так как специалисты в большинстве случаев подключают диагностическое оборудование, снимают турбину с двигателя для проверки.

Чтобы выявить неисправности самостоятельно без снятия турбины, можно воспользоваться несколькими способами диагностики. На проблемы с турбокомпрессором могут указывать следующие прямые или косвенные признаки, которые проявляются в процессе работы силового агрегата:

появление черного, сизого или синеватого дыма выхлопа;
дизель шумно работает в разных режимах под нагрузкой;
повышается температура, мотор склонен перегреваться;
возрастает расход горючего и моторного масла;
двигатель теряет мощность, падает тяга и динамика;

В самом начале стоит отдельно отметить, что подобные симптомы могут возникать не только по причине неисправностей турбины, но данный элемент также находится в списке.

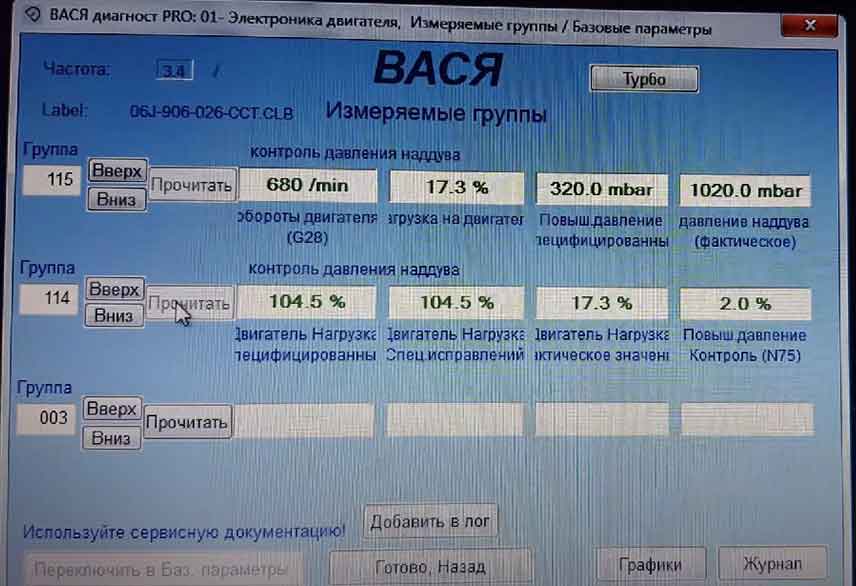

Как проверить турбокомпрессор с помощью «Вася Диагност»

Рассмотренные способы позволяют косвенно оценить ситуацию и сделать приблизительные выводы в отношении турбины. Для получения точных результатов нужен ноутбук, ПО «Вася Диагност» и разъем для подключения.

Алгоритм проверки такой:

Подключитесь к сервисному разъему блока управления.
Запустите софт «Вася Диагност».
Заведите машину и убедитесь, что двигатель работает на холостом ходу.
В программе перейдите в «Выбор блока управления».
Кликните на пункт «Электроника двигателя», а далее «Настраиваемые группы».
Найдите в списке справа строчку «Absolute intake pressure».
Слева посмотрите на параметр давления в кПа. При работе на ХХ этот параметр может быть немного больше 100 кПа.
Активируйте дополнительные опции: угол нажатия педали акселератора, параметр крутящего момента, температура антифриза и прочие.
Начните движения и убедитесь, что давление выросло до 200-300 кПа. Параметр зависит от выбранного режима езды.

Если вы покупаете автомобиль с рук, с помощью «Вася Диагност» необходимо проверить все системы, а не только турбокомпрессор. Это позволит избежать неприятных сюрпризов.

Признаки выхода из строя турбокомпрессора

Как было сказано выше, голубовато-сизый выхлоп указывает на сгорание масла в цилиндрах двигателя, которое попало туда из турбокомпрессора либо мотора. Черный указывает на утечки воздуха, а белый – засор в маслопроводе. Появление свиста может сигнализировать об утечке воздуха на стыках компрессора с двигателем. Скрежет говорит о ненормальном трении деталей и элементов конструкции.

В случае периодического отключения или полного выхода из строя турбины, следует проверить все ее части и узлы. Основная масса всех поломок турбокомпрессора заключается в трех причинах. О них ниже.

Недостаточное давление масла

Может возникнуть вследствие течи либо при пережиме масляного шланга, или из-за неправильного их подключения к турбине. Ведет к быстрому изнашиванию колец, шейки вала, плохой смазке и резкому повышению температуры на радиальных подшипниках турбокомпрессора. Потребуется их замена на новые.

Загрязненное масло

Может возникнуть вследствие несвоевременной замена смазки либо масляных фильтров, при попадании воды либо горючего в масло, а также при использовании некачественных смазочных материалов. Ведет к преждевременному износу подшипников, забиванию каналов маслопровода, повреждению оси.

Вышедшие из строя элементы, требуется заменить на новые.

Посторонний предмет внутри турбокомпрессора

Может привести к повреждению или поломке лопастей компрессорного колеса, что ведет к снижению давления воздуха; лопастей колеса турбины; ротора. В этом случае со стороны компрессора потребуется замена фильтра и проверка впускного тракта на герметичность. На стороне турбины, необходима замена вала и проверка впускного коллектора.

Для чего турбина дизелю

Забился катализатор. основные признаки (симптомы), ну и что собственно делать?

Конечно, как и любой другой автомобильный мотор, двигатель с турбиной может тоже иногда ломаться. Но как показывает практика, делает он это не чаще, чем атмосферный мотор при условии правильной эксплуатации и своевременного обслуживания. Для того чтобы самостоятельно определить неисправность турбины, необходимо в общих чертах знать устройство турбины дизельного двигателя.

Принцип её работы, как и устройство, не слишком сложны. Наддув предназначен для того, чтобы искусственным путём повысить наполняемость камеры сгорания рабочей смесью солярки и воздуха. В результате, при том же объёме камеры сгорания и при том же расходе топлива, мощность двигателя на порядок возрастает. Конструктивно турбонагнетатель выглядит так.

Как устроена турбина дизельного двигателя

Отталкиваясь от производителя и варианта – турбины в некоторой степени различаются, но главные детали и механизмы конструкции у них похожи между собой.

Так любая турбина содержит воздухозаборник, за ним встраивается воздушный фильтр, заслонка с дросселем, турбокомпрессор, интеркулер и выпускающий коллектор. Все составляющие аппарата соединяются меж собой трубками и шлангами, вырабатывающиеся из надёжных, стойких к износу материалов.

Люди познакомившиеся с конструктивными отличиями автомашины отмечают несколько различий турбонаддува от стандартизированных систем впуска – это вхождение интер кулера и турбокомпрессора, а также отдельных деталей для управления и регулирования наддувом.

Турбо нагнетатель обладает двумя колёсами: турбинным и компрессорным, помещённым на валу ротора. Отдельное колесо установлено в раздельном, надёжном корпусе, а в конструкции имеется подшипник.

Необходимые дополнения в состав системы турбонаддува: клапаны, интеркулер

Не один десяток лет потребовался инженерам, чтобы создать действительно эффективно работающий турбокомпрессор. Ведь это только в теории всё выглядит гладко: от преобразования энергии отработанных газов можно «вернуть» утерянный процент КПД и значительно увеличить мощность двигателя (например, со ста до ста шестидесяти лошадиных сил). Но на практике подобного почему-то не получалось.

Кроме того, при резком нажатии на акселератор приходилось ждать увеличения оборотов мотора. Оно происходило только через некоторую паузу. Рост давления выхлопных газов, раскрутка турбины и загонку сжатого воздуха происходили не сразу, а постепенно. Данное явление, именуемое «turbolag» («турбояма») никак не удавалось укротить. А справиться с ним получилось, применив два дополнительных клапана: один – для перепускания излишнего воздуха в компрессор через трубопровод из двигательного коллектора. А другой клапан – для отработанных газов. Да и в целом, современные турбины с изменяемой геометрией лопаток даже своей формой уже значительно отличаются от классических турбин второй половины ХХ века.

Дизельный турбокомпрессор «Бош»

Другая проблема, которую пришлось решать при развитии технологий дизельных турбин, состояла в избыточной детонации. Детонация эта возникала из-за резкого увеличения температуры в рабочих полостях цилиндров при нагнетании туда дополнительных масс сжатого воздуха, особенно на завершающей стадии такта. Решать данную проблему в системе призван промежуточный охладитель наддувочного воздуха (интеркулер).

Интеркулер – это не что иное, как радиатор для охлаждения наддувочного воздуха. Кроме снижения детонации, он снижает температуру воздуха ещё и для того, чтоб не снижать его плотность. А это неизбежно во время процесса нагрева от сжатия, и от этого эффективность всей системы в значительной степени падает.

Кроме того, современная система турбонаддува двигателя не обходится без:

регулировочного клапана (wastegate). Он служит для поддержания оптимального давления в системе, и для его сброса , при необходимости, в приёмную трубу;
перепускного клапана (bypass-valve). Его предназначение – отвод наддувочного воздуха назад во впускные патрубки до турбины, если нужно снизить мощность и дроссельная заслонка закрывается;
и/или «стравливающего» клапана (blow-off-valve). Который стравливает наддувочный воздух в атмосферу в том случае, если дроссель закрывается и датчик массового расхода воздуха отсутствует;
выпускного коллектора, совместимого с турбокомпрессором;
герметичных патрубков: воздушных для подачи воздуха во впуск, и масляных – для охлаждения и смазки турбокомпрессора.
