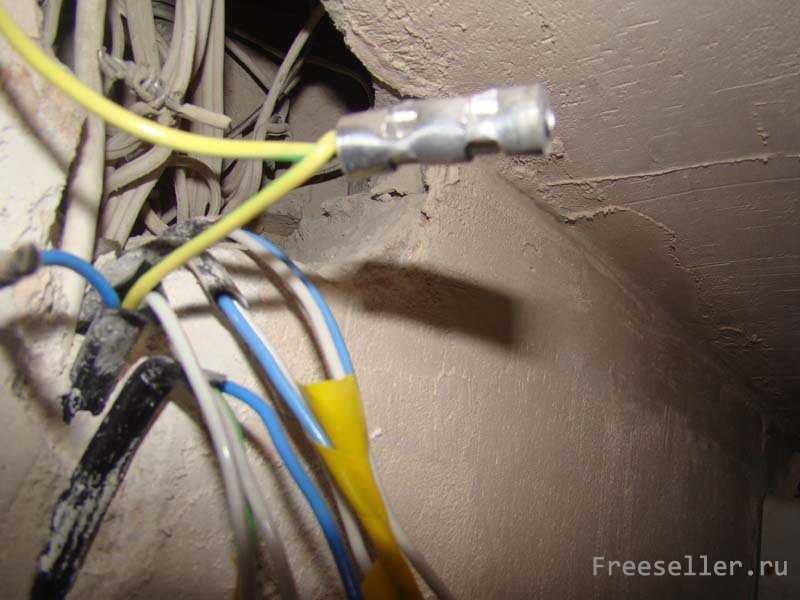

Как соединить перебитый провод в стене

Штробление

Если укладка кабеля при черновой отделке невозможна или толщина слоя штукатурки недостаточна, возникает необходимость в штроблении. Под этим термином понимают проделывание прямоугольной борозды для последующей прокладки скрытой проводки.

Штробы делают при помощи специального инструмента штробореза или же обычной болгаркой. Первый не так популярен из-за своей дороговизны и редкости (то есть взять его у соседа вряд ли получится), однако позволяет справиться с задачей максимально быстро и с наименьшими затратами труда. В отсутствие инструмента используются зубило и молоток. Однако данный вариант чреват возможными сколами и повреждениями штукатурки.

Глубину следует выбирать, чтобы скрывать в борозде провод с запасом. Чаще всего оптимальным вариантом является 2, максимум 2,5 см. С шириной несколько сложнее: необходимо обеспечить между отдельными проводами расстояние хотя бы в несколько миллиметров.

https://youtube.com/watch?v=kvcOhA5bgNM

Перед тем, как вновь оштукатурить стену, необходимо тщательно вычистить накопившийся мусор из штроб, а также покрыть их грунтовкой. Работа с разветвительными коробками ведется на заключительном этапе, так что вначале следует просто оставить провода висеть

Это очень важно, так как сложно заранее предсказать, на какую именно глубину будут устанавливаться коробки

Чем крепить

Перед финальной отделкой стен нужно выбрать способ фиксации проводов.

Алебастр

Гипсовый состав применяют при необходимости быстрого крепления кабеля. Раствор удерживает небольшое количество проводов в мягкой оплетке. Алебастр накладывают небольшими порциями. Главным недостатком считается быстрое затвердевание смеси, которую невозможно готовить в нужных объемах.

Кабельные стяжки

Крепеж из негорючего пластика подходит для установки на газобетон, кирпич, дерево или бетон. Его используют в сочетании с винтами, шурупами и дюбель-гвоздями. Перед монтажом формируют отверстие, соответствующее диаметру крепежа. После этого вставляют дюбель, забивают стяжку-площадку, укладывают кабели на готовую трассу.

Дюбель-стяжки

Изделие представляет собой дюбель-гвоздь со стяжкой, сделанной из самозатухающих пластификаторов. Крепеж снабжен неразъемными или разъемными замками. Во втором случае можно дополнять пучок новыми проводами или убирать ненужные элементы. Дюбель-стяжки используют для открытой или скрытой прокладки кабелей на кирпичных или бетонных поверхностях.

Пластиковый дюбель

Полиамидные гвозди с головкой-отверстием помогают быстро закрепить кабель в штробе. Сначала забивают фиксирующий элемент, после этого протягивают кабель.

Дюбель-хомуты

Изделия разного диаметра предлагаются в белом или черном цвете. Крепеж имеет вид петли с фиксаторами на ножках. Перед установкой проделывают канавку, размещают хомут, прокладывают проводку. Недостатком метода считается необходимость строгого подбора размера крепежа под сечение кабеля.

Дюбель-клипсы

Элементы используются при открытой укладке проводов. Они имеют вид изогнутых полос с ответвлениями. Клипсы подходят для закрепления круглого или плоского кабеля малого сечения. Устанавливаются такие элементы легко. Достаточно сделать нишу нужного размера, вставить в клипсу жгут. Электрические коммуникации фиксируются надежно, выглядят эстетично.

Самодельные приспособления

При отсутствии специализированных изделий можно использовать подручные средства:

1. Дюбели или гвозди. Их вбивают до укладки проводки. Гвоздем пробивают центральную часть телефонного кабеля.
2. Гофрированный шланг. Его нарезают на отрезки, длина которых чуть больше ширины канала. Трубку сжимают и вводят в штробу. По мере оштукатуривания стены крепежи извлекают.
3. Перфорированные металлические полосы. Используются для размещения поперек трубы и закрепления пучков.

Алюминиевые пластины

Для закрепления кабелей применяют листы металла, нарезанные тонкими полосами. Несколько проводов оборачивают пластиной, которую просверливают и закрепляют на дне штробы. Концы полосы загибают после укладки кабелей.

Крепеж для упорядочивания пучка проводников

При организации рабочих мест проверяют несколько разных кабелей.

Для упорядочивания пучков используют:

1. Монтажные площадки. Их закрепляют на поверхности с помощью клейкого слоя. После этого пучок прикрепляют к площадке с помощью стандартной стяжки.
2. Кабельную клипсу с клеевой основой. Она подходит для закрепления на пластиковых поверхностях.
3. Кабельные лотки из перфорированного металла, фиксируемые на потолке.

Место прокладки – пол, перегородка, потолок

Отдельно следует отметить варианты, когда скрытая электропроводка монтируется в полах, потолках или перегородках. К примеру, если речь идет о подвесном потолке из гипсокартона с каркасом из металла, то спрятать проводку будет намного проще, даже не потребуется штробить стены – проводники просто прячутся под потолок, а в нужных точках спускаются вниз.

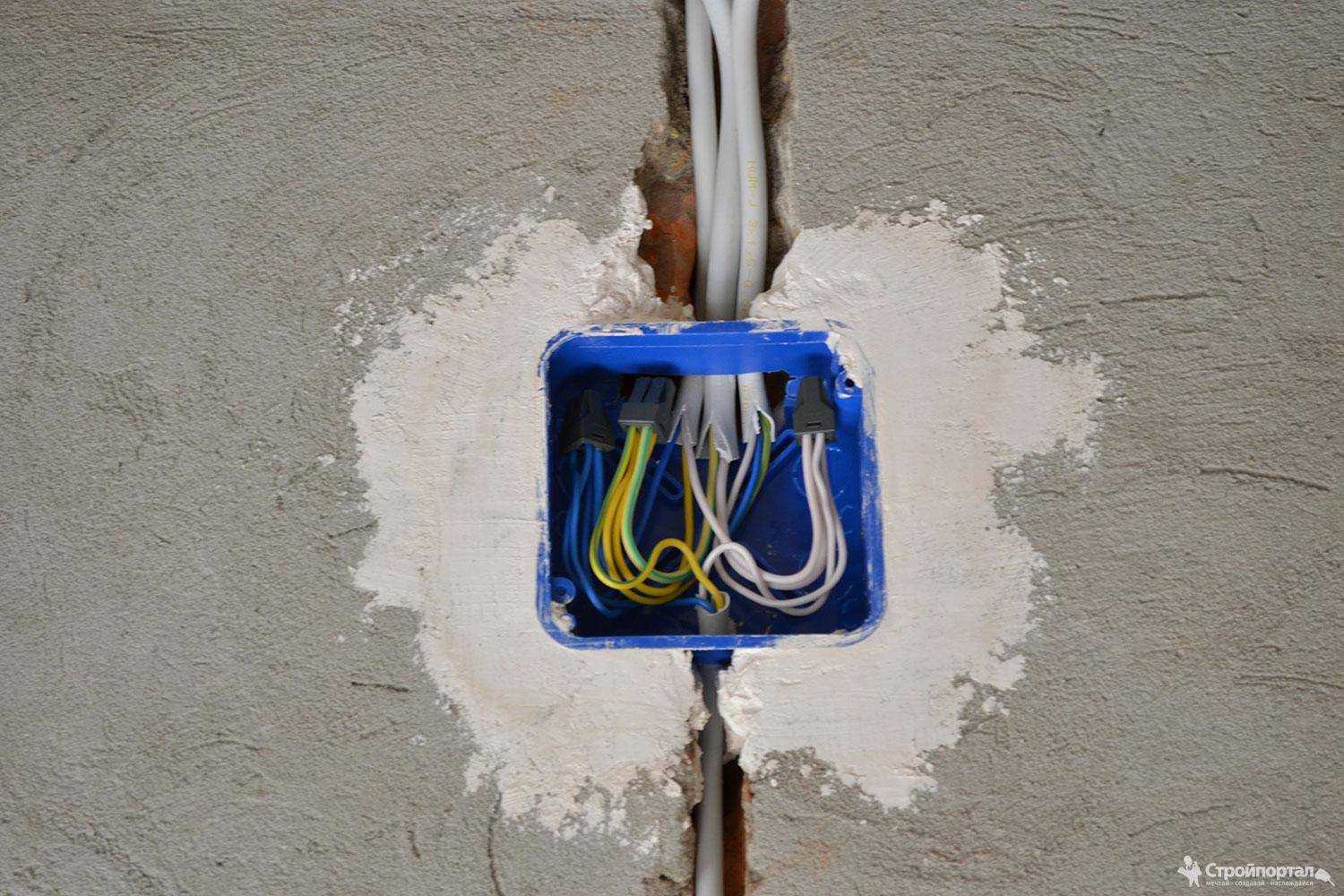

Также под гипсокартоном можно разместить и распаечные коробки, но для них придется озаботиться встраиванием люков напротив. Люки используют для получения доступа к скрытой проводке в случае необходимости. Для крепления кабелей освещения к потолочному покрытию используются хомуты или UW.

Оптимальный вариант: скрытая электропроводка вначале прячется в трубы, и уже они монтируются в потолок. Подобное решение позволяет повысить пожарную безопасность гипсокартонной конструкции, монтаж производится клипсами.

Монтаж скрытой электропроводки под напольное покрытие производится сходным образом. Проще всего смонтировать кабели в пол, если тот сделан из дерева или гипсоволокна. В случае дерева в лагах проделываются отверстия, в которые вводят трубы, по ном и прокладывают кабель. В качестве альтернативного варианта скрытую проводку можно организовать и по поверхности пола. Вначале выравнивают поверхность по уровню керамзитом или аналогичной смесью, поверх накладывают финишное покрытие.

Некоторые обустраивают скрытую электропроводку в квартире, пряча провода в трубы, а после заливая их цементом. Делать так не следует, особенно если планируется, что слой раствора над трубой будет невелик.

Важный момент: если вы решите спрятать проводку под напольное или потолочное покрытие, соединения разрешается делать только в специально предназначенных коробах. Только так, в случае, если оно выйдет из строя, добраться до него можно будет относительно быстро.

Нередко монтаж скрытой проводки производится за гипсокартон и в перегородки.

В попытке обойтись минимальными усилиями отверстия проделывают в самом металлическом профиле. Также не следует протягивать провода через гипсокартон, прежде чем нашить его. В обоих случаях велик риск повреждения изоляции. Вытащить проводник для ремонта становится весьма проблематично. Решается данная проблема элементарно. Перед тем, как протягивать проводники через отверстия, следует заранее облачить их в трубы.

Работать с освещением намного проще. Ключевую роль здесь играют пустоты в плитах. Они остаются с этапа установки перекрытия. Данное решение привлекательно еще и тем, что оно не требует никакого штробления. Однако на защиту кабелей это не влияет. Достаточно пробить два отверстия: у стены и на месте расположения светильника. Для протягивания провода по трубам чаще всего используют специальные зонды, сделанные из жесткой проволоки.

Остается отметить случай, когда скрытая проводка монтируется через утеплитель в стенах. Предпочтительнее прокладывать через минеральную вату из-за индивидуальных особенностей материала: он легкий, превосходно сжимается и не требует никаких дополнительных работ. Многие предпочитают пенопласт, но в нем придется прорезать дополнительные каналы для труб.

Электропроводка под штукатуркой | Электрика в квартире, ремонт бытовых электроприборов

В большинстве квартир и частных домах электрическая проводка прокладывается скрытым способом. В том что это более надежный и безопасный способ устройства электропроводки, я думаю убеждать не нужно.

Но повторюсь еще раз: она защищена от механических воздействий, к ней нельзя прикоснуться человеку, т.е.

она безопасна, менее подвержена воздействию влаги и коррозии металла, не нарушает внешнего вида помещения, где монтируется.

Конечно, у скрытой проводки имеются и минусы — крайне затруднительный ремонт и невозможность переноса в случае необходимости (например, установить розетку в другое место).

В данной статье мы поговорим об одном из вариантов срытой проводки — электропроводка под штукатуркой. Это один из самых распространенных способов монтирования электрических проводов в квартирах и частных домах.

Монтаж электропроводки под штукатурку производится при капитальном ремонте помещения, когда планируется дополнительное выравнивание стен и штукатурка их поверхности.

Электрические провода укладываются на бетонное или кирпичное основание, а затем скрываются сравнительно толстым слоем штукатурки (не менее 2 см). Существует два варианта монтажа проводов — либо в штробах, либо по поверхности стены без них. Штроба — это специальная борозда на поверхности стены, потолка или пола. Рассмотрим эти оба варианта более подробно.

Монтаж проводки под штукатурку со штроблением поверхности стен

Штроба – это канавка в бетонной или кирпичной стене, глубина и ширина которой соответствует монтируемому в ней проводу или кабелю. Электрический провод при этом может находится либо в гофре, кабель-канале или трубке, которые защищают его от механических повреждений.

Штробление выполняется специальным инструментом – штроборезом или обычным перфоратором с соответствующей насадкой.

Конечно, выполнять работы лучше и легче штроборезом, но он не у всех имеется, а покупать его для монтажа электропроводки под штукатурку в отдельной комнате нецелесообразно да и затратно. Поэтому многие либо берут данный инструмент напрокат, либо используют обычный бытовой перфоратор.

Штробы выполняются по прямым линиям, заранее нанесенным на стены мелом или маркером. Этим вы уменьшите риск попадания в провод при сверлении стен в дальнейшем.

Используйте на своих сайтах и блогах или на кликер для adsense

Штробление стен выполняется на этапе начальных строительных работ, когда пол в помещении еще черновой. Но если пол уже чистовой или выполнено напольное покрытие, то обязательно используйте полиэтиленовую пленку во избежание загрязнения пола.

Скрытая электропроводка на потолке (без штробления)

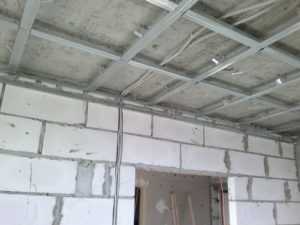

Проводка под штукатурку по потолку производится без штробления плит. Это делается потому, что они полые внутри и глубокой штробы выполнить не получится. Конечно, если вы хотите сделать максимально ровный потолок, то лучше всего монтировать провода внутри полых плит. Но делать это очень сложно и затратно по времени.

Намного проще монтировать электрические провода на поверхности чернового потолка.

Если вы планируете делать подвесной или натяжной потолок, то на черновой поверхности можно расположить, кроме проводов, распределительные коробки, а также провода и распред.

коробки, идущие в другие помещения. Если же потолок будет покрывать только слой штукатурки, то распределительные коробки располагают на стенах.

Для потолка необходимо использовать хороший кабель с двойной изоляцией (минимум), который будет противостоять образующейся под потолком влаге. В штробах по стенам влаги значительно меньше, так как ее вытесняет штукатурка.

Монтаж электрических проводов под штукатурку

Как правило, крепления проводов делают через каждые 30-40 см. Крепеж состоит либо из дюбеля с клипсой, либо из дюбеля и зажима, либо из дюбеля и хомута.

Но лучше всего закрывать провода от механических повреждений с помощью гофры, кабель-канала и трубы. В этом случае делается штроба, крепится гофра, кабель-канал или трубка, а в нее вставляется или протягивается провод. Данный способ еще хорош и тем, что в случае поломки, можно будет заменить участок провода: старый провод вытягивается и вставляется новый.

Требования к внешней проводке в квартире

Итак, вы всё же решили, что докучать соседям перфоратором и долбить стены — плохая идея, и выбрали вариант с внешней проводкой. Ок, тогда смотрите, а лучше записывайте в блокнотик требования по её монтажу.

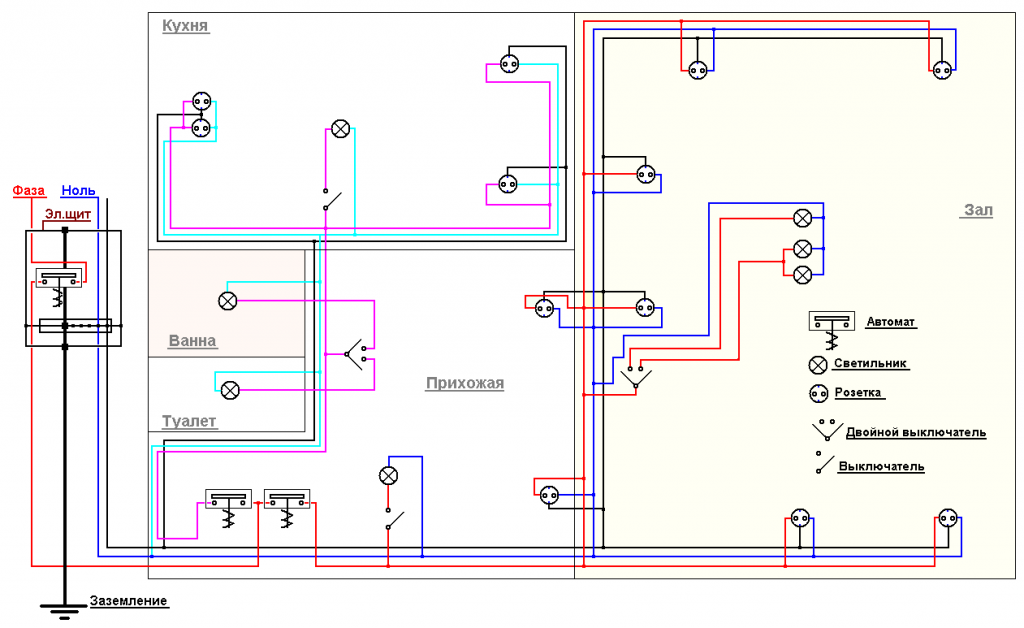

Первым делом нарисуйте схему расположения всех линий проводки. Как правило, провода и кабельные каналы ориентированы или вертикально, или горизонтально по отношению к стенам, полу и потолку. Все прочие направления запрещены правилами техники безопасности.

На схеме подробно и понятно укажите все места, где планируете поставить розетки, выключатели, распределительные коробки и прочие электрические приборы. Рассчитайте количество розеток и светильников, которые вам понадобятся. О том, как правильно расположить в квартире розетки и другие электроприборы, читайте в  прошлых материалах.

При составлении плана учитывайте, что линии проводки должны располагаться на расстоянии 15 – 20 см. от углов, оконных и дверных проемов. Старые стандарты рекомендуют располагать розетки на высоте 60 см. от пола, а выключатели выше — 150 см. Современный стандарт — для выключателя 60 см., для розетки — 20 см. от уровня пола.

А вот сам список рекомендаций по прокладке внешней проводки, которые вытекают из правил установки и монтажа электроустановок в жилых и общественных зданиях. Если вам интересно, полностью этот серьезный технический документ вы можете найти здесь, а мы озвучим из него лишь некоторые пункты, которые касаются внешней проводки:

• Не прокладывайте кабели внешней проводки рядом с излучателями тепла — батареями, нагревательными элементами. Изоляция проводов и пластиковые кабельные каналы через некоторое время придут в негодность от воздействия тепла.

• Не прокладывайте линию проводки под трубами, на которых может скапливаться конденсат. Например, в ванной, кухне или туалете, на трубах с холодной водой конденсат — частое явление. А вы помните: вода — первый враг электричества. Даже простой гофрированной трубы или негерметичного кабельного канала может быть недостаточно.

• Кабель, который прокладывается в мокрых помещениях, должен иметь дополнительную защиту. Двойная, а то и тройная изоляция будет в самый раз.

• Не соединяйте провода внутри каналов и труб просто так. Это нужно делать только в распределительных коробках.

• Ставьте распределительные коробки в тех местах, где до них будет легко добраться в случае чего. Во влажных помещениях используйте герметичные коробки. И вообще, помните про класс защиты, и ставьте в мокрых помещениях только влагозащищенные электроприборы.

• Не оголяйте провода без надобности. Изоляция на проводе должна быть целой по всей длине, от коробки до розетки, выключателя или другой коробки.

• Если вы делаете открытую проводку без труб и кабельных каналов, то для крепления проводов и кабелей используйте специальные пластмассовые скобы, подобранные по диаметру проводника. Такие скобы продаются в любом хозяйственном магазине в отделе электротоваров. Расстояние между скобами не должно быть слишком большим, иначе ваши провода будут провисать под собственным весом.





















• Ставьте крепежные скобы по обе стороны провода. Скобы-фиксаторы обязательны около мест подключения к розеткам и выключателям. Если силовой кабель проложен горизонтально, ставьте скобы на расстоянии не более 40 см друг от друга, а для вертикального кабеля — не меньше, чем через один метр.

• Для тонких проводов расстояние между скобами уменьшается: горизонтально — через каждые 25 см, вертикально — через 40 – 45 см. Расстояние от последней скобы до розетки или выключателя не должно превышать 10 см. А лучше поставьте последнюю скобу прямо перед ними.

• Не сгибайте провода без необходимости. Все повороты и изгибы линии старайтесь делать с помощью распредкоробок. Если же не получается — смотрите, чтобы минимальный радиус изгиба провода был не менее 3 – 5 см.

• Если проводка всё-таки пересекает неэлектрический трубопровод,  постарайтесь отодвинуть их друг от друга хотя бы на 3 – 5 см. В месте пересечения загоните кабель в дополнительную защиту, например, в кусок пластиковой трубы.

• Для того чтобы провести проводку сквозь стену, замуруйте в стену кусок трубы и просуньте кабель сквозь нее.

Порядок монтажа электропроводки пошагово

В этой главе будет рассмотрен вопрос о том, как правильно следует прокладывать провода при проведении всего комплекса электромонтажных работ. Как правило, монтаж электропроводки начинается с подготовки имеющихся в доме помещений к ее прокладке.

Монтаж скрытой электропроводки на видео

Подробно о монтаже электропроводки в квартире

Монтаж электропроводки своими руками. Подробная инструкция по замене проводки в панельном доме

Монтаж скрытой проводки в частном доме с использованием современного оборудования.

Как провести скрытую электропроводку. Видеоинструкция

При выборе следует ориентироваться на основные положения ПУЭ, в которых оговариваются возможности применения того или иного варианта. Так, п.7.1.39 этого документа накладывает ограничения в плане применения открытой прокладки кабеля в местах где готовится пища (на кухне, в частности). Для этих целей в этой части помещения должен монтироваться скрытый в толще стен жгут с проводниками.

На всех остальных участках кухонного пространства допускается применять тот же способ прокладки проводки, что и во всех других жилых помещениях. Исключение составляют особые комнаты с повышенной влажностью воздуха (ванны, душевые и им подобные).

Общий порядок монтажа описывается следующей последовательностью действий:

1. Сначала согласно подготовленной монтажной схеме на стенах комнат делается разметка трассы прохождения кабеля или жгута (в зависимости от выбранного способа прокладки).
2. При скрытом способе на размеченных участках проводится штробление канавок, для чего используются либо болгарка, либо специальный инструмент – штроборез.
3. Затем в штробы укладываются отрезки проводного жгута или заранее отмеренного по длине кабеля ВВГ, концы которого на конечных участках разделаны и выведены наружу.
4. При заделывании мест соединения проводов с клеммами электроустановочных изделий традиционно применяются специальные изолирующие средства (изолента, например).
5. После того, как проводники зафиксированы в канавках специальными скобками или алебастром можно переходить к заделке штроб под электропроводку.
6. Для этого используется заранее подготовленная отделочная штукатурка.

Устройство штроб (канавок) для укладки и крепления электропроводки

Для крепления кабеля существует множество различных крепежных изделий, внешний вид которых представлен ниже.

Хомут-стяжка, универсальный крепежный элемент для фиксации проводников

Стяжка предназначена для крепления кабеля на бетонных и кирпичных основаниях

Скоба металлическая для крепления кабеля

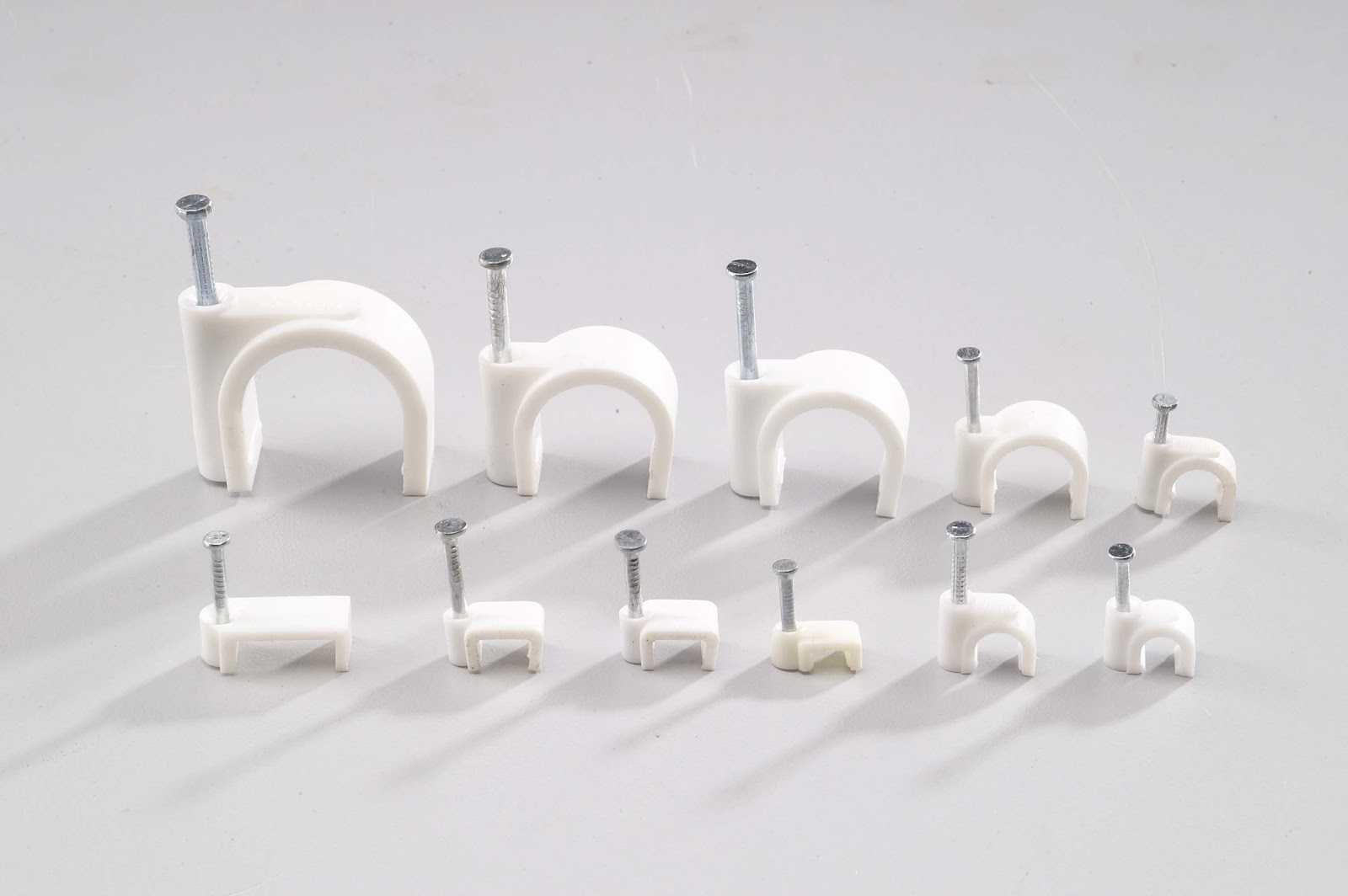

Скоба пластиковая для крепления кабеля

Изолятор электрический для крепления ретро проводки

Дюбель стяжка для крепления проводниковой или кабельной продукции

Дюбель-хомут для крепления плоского и круглого кабеля

Самодельный крепеж из стальной ленты

Самодельный крепеж из кусков провода

Клипсы-пластиковые для крепления круглого кабеля или гофрированной трубы

Пластиковый кабель-канал

По завершении работы с проводами (кабелем) можно переходить к монтажу электроустановочных изделий (распределительных коробок, выключателей и розеток)

При их установке важно строго следовать монтажной схеме, в которой четко отражено их взаимное расположение.Перед тем как установить распределительную коробку, например, важно проследить, чтобы она располагалась строго над розеткой и по возможности ближе к осветительному прибору (люстре). Если все делать правильно (согласно монтажной схеме) вопросов о том для чего нужна распределительная коробка, как правило, не возникает

Установка подрозетников и штробление стен на видео

Установка подрозетников в бетонной/кирпичной/газобетонной стене. Обзор коронок.

Штробление стен

Кроме того, в этих комнатах обязательна установка УЗО. По завершении монтажа всех электроустановочных изделий останется только подключить их к ранее выведенным концам жгутов или кабельных разделок.

Сборка схемы электропроводки и соединение проводов на видео

Электромонтаж. Часть 1 — Схемы проводки для «Чайников»

Электромонтаж. Часть 2 — Способы соединения проводников

Электромонтаж. Часть 3 — Сварка проводников

Как прокладывать проводку в штробе

Мне известны два приемлемых способа крепления кабелей в штробе – алебастром (гипсом или штукатуркой) или дюбель-хомутом. Использую сам дюбель-хомуты, это не так грязно, как возиться со штукатуркой. Хотя, придётся ещё немного использовать перфоратор – проделать отверстия в стене диаметром 6 мм, куда вставлять дюбель-хомуты:

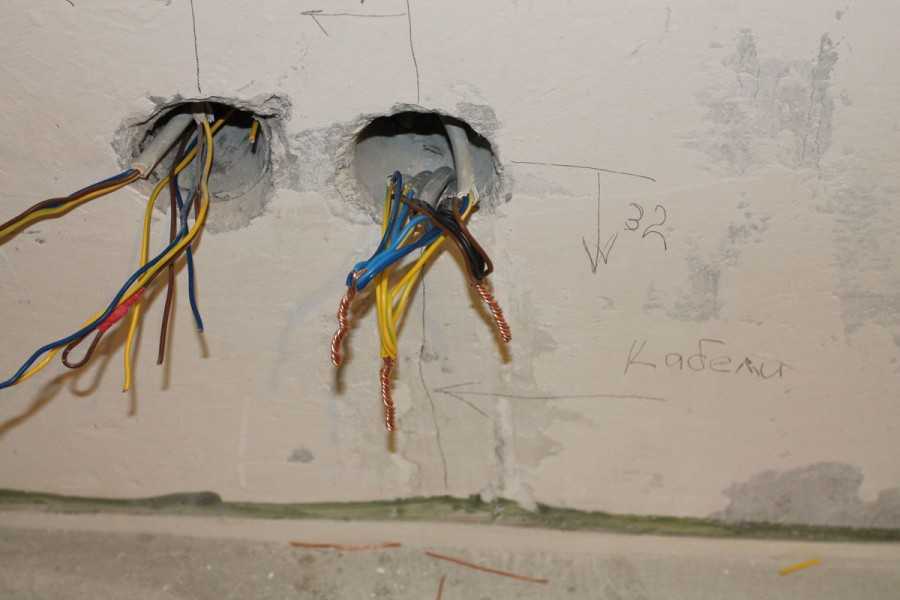

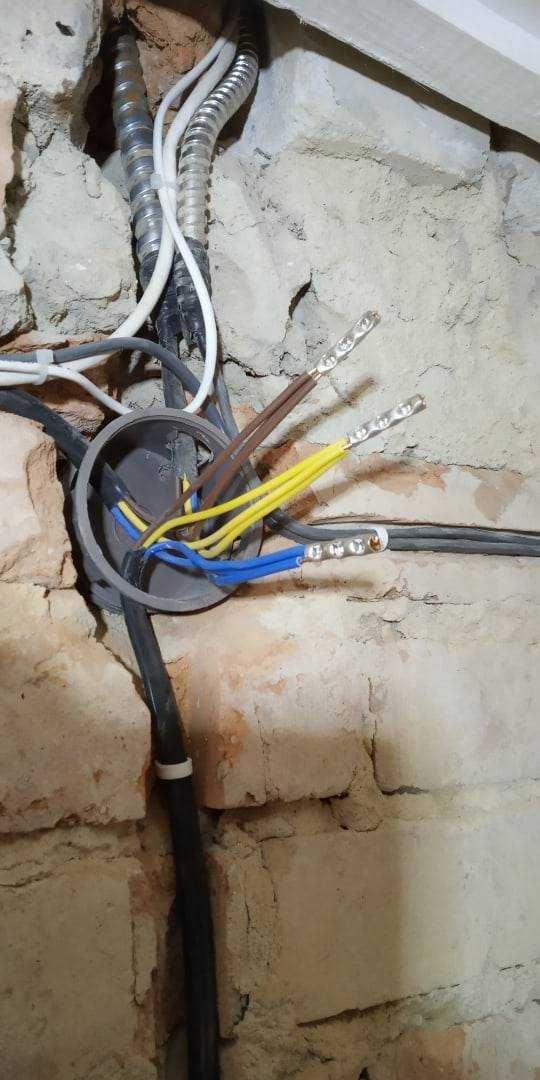

В итоге получаем после установки коробок:

А вот куда уходят в данном случае эти кабели:

Слева на фото кабель уходит в туалет, справа – свет в ванную.

Ещё парочка примеров. Три точки, одна из которых – для розетки под антенну.

Розетка под сплит:

Кабель ВВГ2х1,5 идёт к выключателю в коридоре:

Открытая проводка в интерьере

Существует несколько способов организовать наружную проводку в квартире. Можно применять один способ для всей квартиры, а можно комбинировать, используя разные варианты в разных комнатах.

Внешняя проводка в кабельном канале

Кабельный канал, или как его еще называют, кабелегон — это такой длинный пластиковый короб с крышкой, который крепится к стене или потолку. Вся проводка располагается внутри него. Ширина его может быть разной, с несколькими отсеками для разных групп проводов. На рынке или в строительных маркетах можно купить кабельные каналы на любой вкус: белые, серые, под темное или светлое дерево.

Кабельный канал, как правило, заканчивается розеткой, выключателем, светильником или разветкоробкой. Для того чтобы изменить направление провода, используется особая дополнительная фурнитура: внешние и внутренние углы, переходники, заглушки.

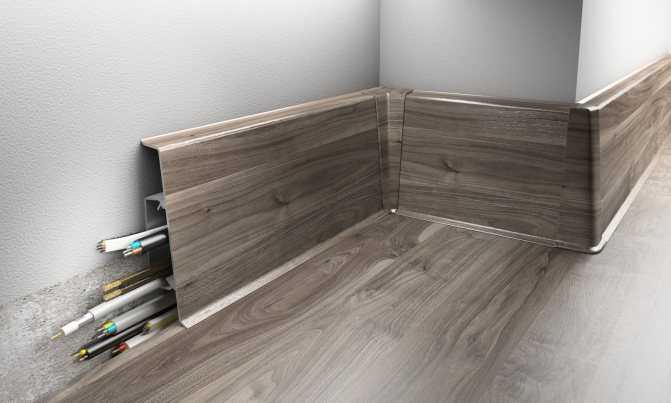

Для классических интерьеров можно использовать широкие пластиковые плинтуса с кабельными каналами. Розетки в этом случае ставятся на уровне плинтуса или чуть выше. Провода к светильникам прячутся за потолочными плинтусами.

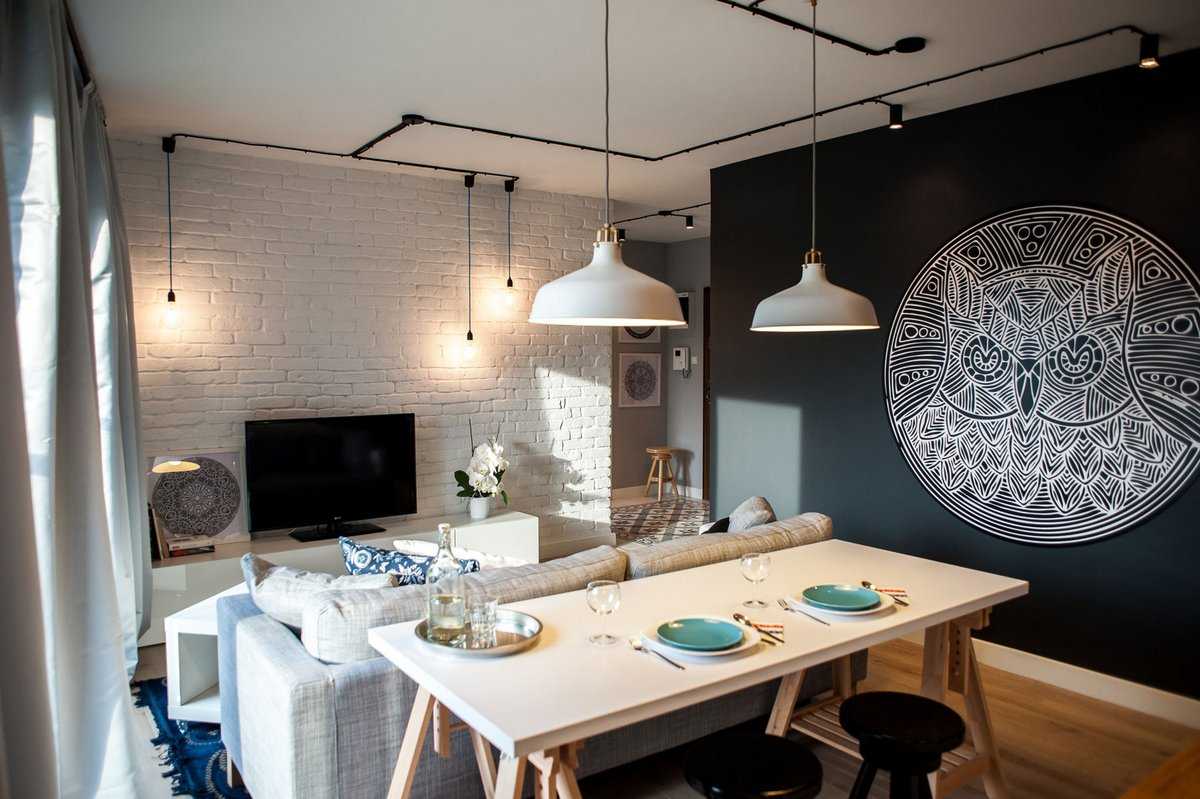

Внешняя проводка в трубах

Второй способ организовать внешнюю проводку — проложить провода в специальных электротехнических трубах. Трубы одновременно могут быть и защитой проводов и кабелей, и элементом декора.

Например, в лофте или в скандинавском интерьере такой тип внешней проводки будет смотреться очень круто.

Еще одно место, где наружная проводка должна выполняться в трубах — ванная комната. Из-за повышенной влажности придется закрыть красивые провода в герметичные трубы и использовать влагозащищенные розетки, выключатели и разветкоробки.

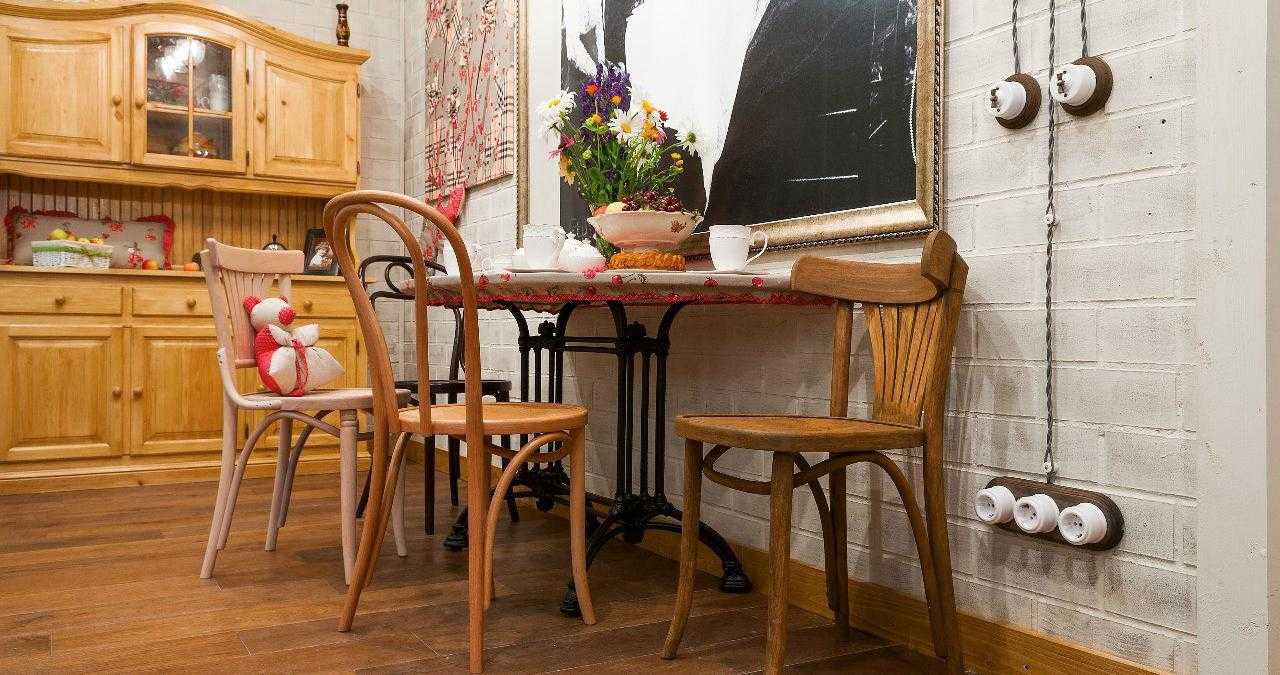

Наружная проводка открытым проводом

Модный способ организации внешней проводки в квартире — выполнить ее в ретро-стиле. Сейчас полно магазинов, которые торгуют всеми необходимыми электроприборами и аксессуарами для ретро-проводки. Там вы можете приобрести винтажные розетки, распределительные коробки, выключатели, провода в тканевой изоляции и небольшие фарфоровые изоляторы для их крепления к стенам.

Такая наружная ретро-проводка очень органично впишется в квартиры с интерьерами кантри, прованс или шебби-шик.

Выводы и полезное видео по теме

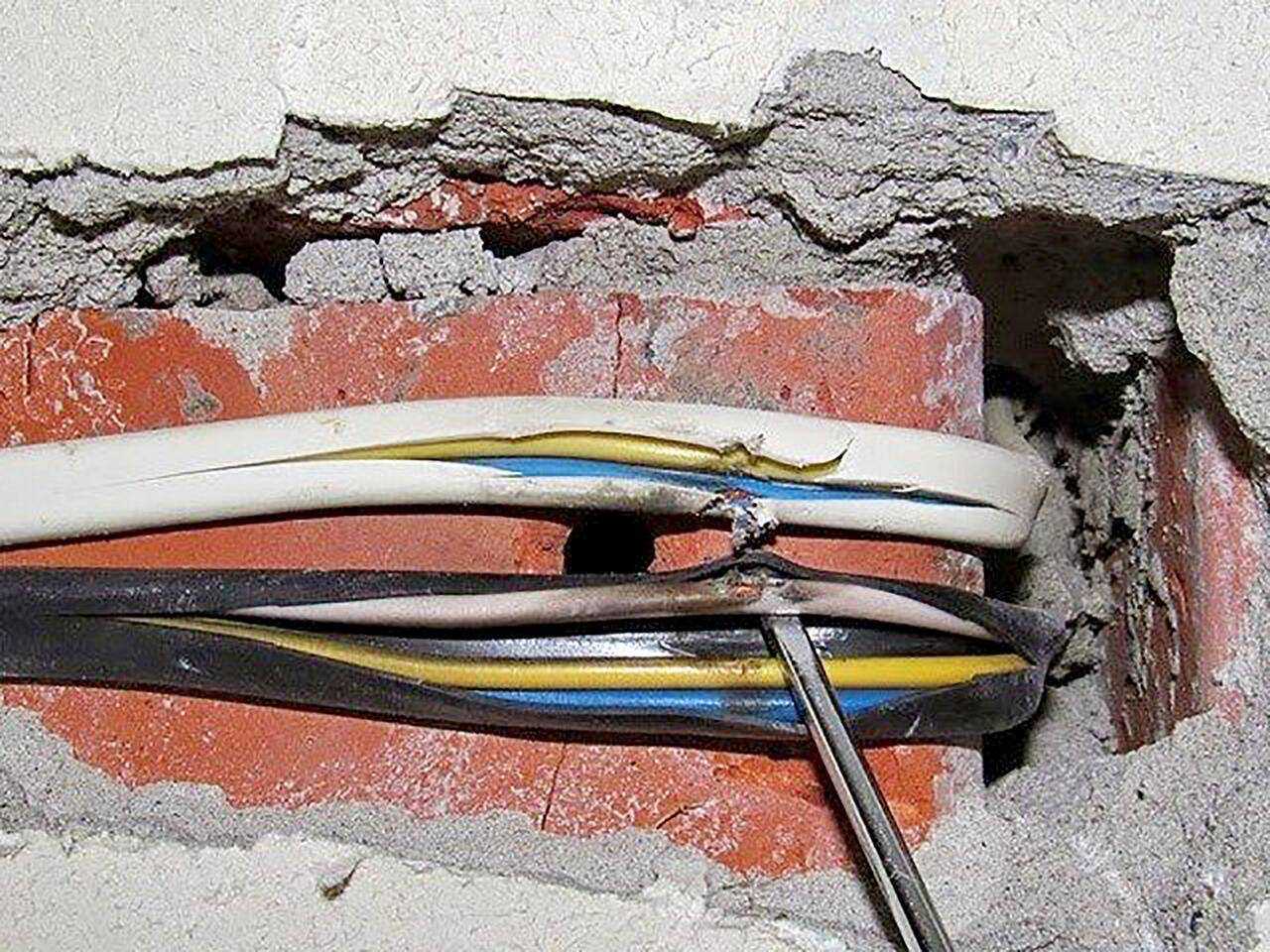

На представленных ниже роликах представлены подробные видеоинструкции по поиску поврежденного кабеля.

Видео #1. Поиск обрыва кабеля прибором-металлоискателем:

Видео #2. Если под рукой есть радиоприемник, он также может помочь:

Поиск обрыва провода – достаточно сложный и ответственный процесс. Он требует внимания, аккуратности и строгого соблюдения инструкций. Применяя изложенные выше методы, можно отыскать место повреждения провода и устранить найденный дефект.

Оставляйте, пожалуйста, комментарии в находящемся ниже блоке. Интересны ваши рассказы о поиске обрыва в электроцепи и способах устранения. Задавайте вопросы, делитесь полезными сведениями и фото по теме статьи.
