Тюнинг

Тюнинг и изменение геометрии — это разные вещи. Когда говорят о доработке впускного коллектора, обычно подразумевается увеличение поступающего объема воздуха и снижение сопротивления на его пути.

Для этого предусмотрены такие процедуры, как:

• Замена воздушного фильтра на фильтр нулевого сопротивления. Благодаря макроскопическим отверстиям у последнего, воздух меньше задерживается и, соответственно, увеличивается скорость и объем прохождения;
• Увеличение дроссельного патрубка. Также преследует целью увеличение проходимости воздуха. Обычно для этого устанавливают заслонку с другого двигателя, который мощнее исходника;
• Установка спортивного ресивера. Короткие трубки большего сечения при правильной настройке позволяют снизить пульсацию воздушных масс, что позволяет двигателю быстрее набирать обороты.

Также есть такой вариант тюнинга, когда впускной коллектор убирают полностью, а вместо него устанавливают короткие трубки, настроенные на высокие обороты. Такой вариант предусматривается только для атмосферных моторов и называется многодроссельным впуском (то есть на каждый цилиндр по сути предусмотрен свой коллектор).

Кстати, какие-либо изменения в системе впуска обычно влекут за собой модернизацию выпускного коллектора, распредвала и прошивку электронного блока управления.

Ремонт

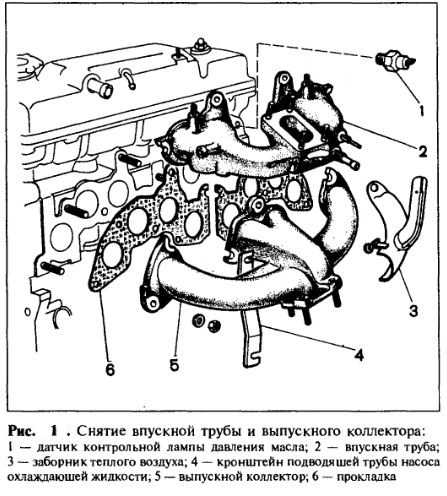

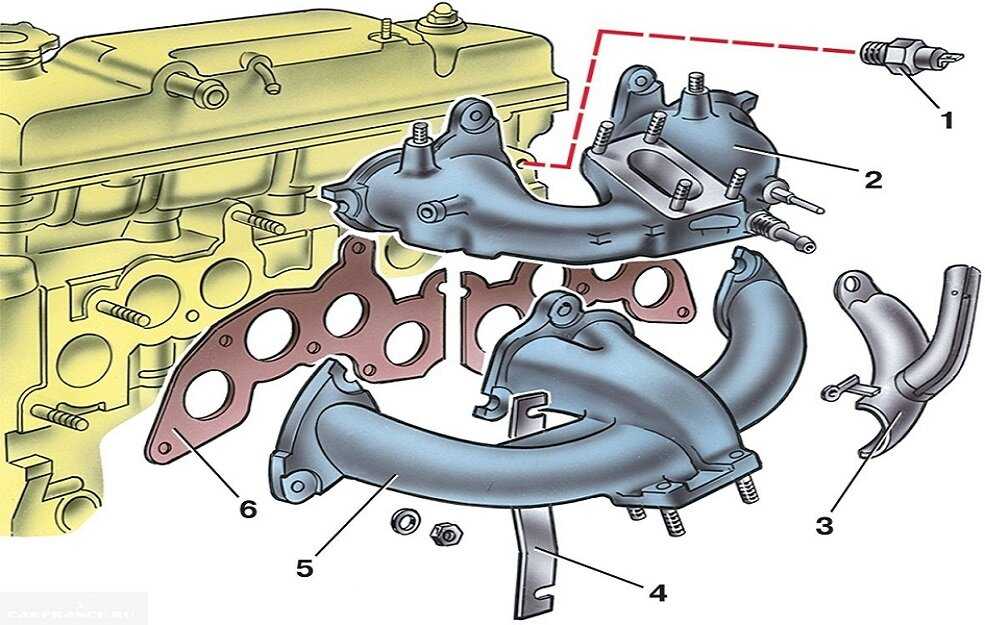

Снимаем впускной коллектор

Процесс починки неисправности впускного коллектора начинается с его демонтажа. В принципе, в этом нет ничего сложного. При оптимальном месторасположении детали с демонтажем можно справиться за 10—15 минут. Сам процесс состоит из таких этапов:

1. Найдите топливный насос.
2. Снимите предохранитель и включите мотор. Это нужно для того, чтобы в системе упало давление. Вскоре двигатель заглохнет.
3. Отключите аккумулятор и снимите декоративный кожух, защищающий мотор.
4. Уберите патрубки и снимите воздушный фильтр.
5. Отвинтите дроссельный узел. При этом нельзя зацепить крепежи на заслонке.

После того, как вы выполните данный перечень пунктов, можете считать, что половина пути пройдена, и вскоре неисправность впускного коллектора будет исправлена.

Осуществляем ремонт

Когда вы осуществили демонтаж впускного коллектора, пришло время заняться его ремонтом

Здесь нужно дать одно важное пояснение. Далеко не все неисправности можно починить. В некоторый случаях единственный вариант — это полная замена детали

В некоторый случаях единственный вариант — это полная замена детали.

Итак, начнём с самого простого. Если вы заметили такую неисправность, как отслоение трубки с формой отверстия в виде квадрата, то необходимо во впускном коллекторе просверлить два отверстия.

Важно! Диаметра каждого просверленного вами отверстия во впускном коллекторе не может превышать четырёх миллиметров.

Через отверстия вы сможете добраться до трубки. После того как вы просверлите отверстия нужно будет зафиксировать конструкцию саморезами. При этом вы должные понимать, что клапан и заслонка впускного коллектора меняются вместе. Как результат при поломке хотя бы одной детали нужно менять весь впускной коллектор.

Внимание! Такая неисправность, как вышедший из строя датчик давления впускного коллектора легко меняется на новый. Покупать новую деталь при такой неисправности необязательно.

Как найти неисправность без демонтажа

Иногда бывает очень тяжело определить, где именно поломка. Ведь обычно признаки могут указывать на несколько деталей. Разбирать половину автомобиля, чтобы демонтировать, проверить, а потом обратно поставить деталь на место не особенно хочется. К счастью, есть метод, который позволяет протестировать узел без его демонтажа.

Во впускном коллекторе должен быть уровень давления -80 кРа. Если машина долго была в эксплуатации, допускается показатель в районе -70 кРа. Для измерения давления возьмите вакуумметр.

Когда при измерении вы замечаете определённые скачки, значит проблема в впускном коллекторе есть. К сожалению, она может быть не только в нём одном. Скачки давления могут свидетельствовать о таких проблемах, как:

1. Износ поршневых колец впускного коллектора. При такой поломке воздух в недостаточно количестве поступает внутрь цилиндров.
2. Поломка выпускных клапанов коллектора. Определённое количество выхлопных газов попадает обратно в цилиндр. Из-за этого увеличивается давление, при этом разряжение уменьшается. Показания вакуумметра находятся на уровне 38—65 кРа. Здесь всё дело в неисправном цилиндре.
3. Впускной клапан коллектора неплотно прилегает во время работы. Подобное приводит выталкиванию воздушно-топливной смеси обратно. Результат уменьшение разряжения, и показания вакуумметра в районе 50-60 кРа. Как только вы вынете свечу, колебания сразу же прекратятся. Чтобы точно узнать причину поломки понадобится измерить компрессию.
4. Если стрелка вакуумметра находится в интервале от 50 до 55 кРа — причина недостаточный зазор свечей.
5. Показатель от 30 до 50 кРа — поломка клапана VVT.
6. Стрелка на 35—75 кРа — изношена пружина.
7. От 48 до 60 кРа — впускной клапан коллектора заедает.
8. От 48 до 65 кРа — пришли в негодность направляющие клапаны коллектора.
9. От 20 до 65 кРа — пробита прокладка в головке блока цилиндров.
10. От 10 до 20 кРа  — происходит подсос воздуха во впускной коллектор.
11. От 50 до 55 кРа  при чём при первом запуске происходит скачок до 5 кРа. Поднятие до 55 происходит скачкообразно. Причиной подобного явления является засорение выпускного тракта.

Для того чтобы узнать, как хорошо проходят выхлопные газы, выкрутите кислородный датчик. Выкрутить нужно тот, что перед катализатором. В отверстие вкрутите переходник. К нему подсоедините манометр. Показания для холостого хода 10 кРа. При повышении количества оборотов до двух с половиной тысяч, данный показатель должен подняться до 20.

Как видите, проверить впускной коллектор и узнать, есть ли у него неисправность, можно и без демонтажа. Но для серьёзного исследования он просто необходим. Так как манипуляции с манометром не всегда точны.

Доступные методы увеличения подачи воздуха

От количества попадающего воздуха зависит мощность двигателя. Установка турбины – метод радикальный, однако существуют более простые и дешевые способы:

Установка воздушного фильтра нулевого сопротивления

К данному способу относятся скептически, но эффективность ФНС доказана. Оправдана установка подобного фильтра только в случае комплексного тюнинга, но и без того прибавляет скромных 1-3% мощности за счет снижения сопротивления, а значит, увеличения объема воздуха в камере сгорания.

Холодный впуск

Существуют готовые комплекты холодного впуска. Не на всех автомобилях воздухозаборник способен забирать холодный воздух, температура подкапотного пространства не позволяет.

Конструкция холодного впуска дает возможность попадать в коллектор холодному воздуху, а значит в цилиндры попадает больше воздуха – горение смеси будет более эффективно.

Установка впускного коллектора с иной геометрией

Для автомобилей ВАЗ предусмотрены коллектора под разные потребности: с короткими каналами – мотор будет «верховым», с длинными каналами обеспечить достаточный крутящий момент с холостых до средних оборотов.

Оптимизация процессов в выпускных коллекторах

Появление трубчатых коллекторов дало толчок к развитию выхлопной системы в неожиданных направлениях. К примеру, в ряде мотоциклетных двигателей Yamaha выпускной коллектор снабжен системой интеллектуального управления обратным давлением. Это означает, что в нем есть электронно управляемые шторки, способные прикрывать и открывать выходное отверстие в зависимости от режима работы. Таким образом показатели волнообразного обратного давления в выпускном тракте выравниваются и становятся величиной более-менее постоянной, что позволяет избежать образования завихрений при резком увеличении оборотов. С подобными системами экспериментируют и многие производители автомобилей.

Штанга и коромысло

Первый элемент являет собой металлическую трубку диаметром 12 миллиметром.

Она служит для передачи усилий, что идут от толкателя на коромысло. На трубе имеются запрессованные наконечники сферической формы. Нижний элемент упирается в пяту толкателя, верхний – в регулировочный винт. На наконечниках также предусмотрены отверстия для смазки. Они проходят через полости трубы к подшипнику клапанов. Коромысло предназначено для передачи усилий от штанги на клапан. Изготавливается элемент из стали. Над штангой коромысло имеет короткое плечо. Над клапаном оно более длинное. В коротком имеется контргайка для выставления теплового зазора (касается только механических элементов). Штанга расположена на индивидуальной оси. В нее запрессованы две втулки из бронзы.

Неисправности

Как и любая другая механическая деталь, впускной коллектор подвержен поломкам. Учитывая простоту конструкции, вариантов неисправностей не так много.

Основные:

• Нарушение герметичности. Вибрации, давление и высокие температуры со временем уничтожают уплотнители. Разгерметизация влияет на качество топливной смети, потерю тяги и оборотов. Проблема решается заменой прокладок, после чего работа двигателя должна нормализоваться;
• Загрязнение коллектора. Налет скапливается на стенках, постепенно уменьшая сечение проходящих воздушных масс. Требуется разборка и чистка трубок, дросселя и камеры нагнетания;
• Механические повреждения. Если коллектор изготовлен из пластика, тот тут только замена. Если из алюминия и повреждения невелики, поможет аргонодуговая сварка;
• Чрезмерная температура в коллекторе. Причин масса и искать их нужно в системе охлаждения, засоренном радиаторе, испорченном датчике, ошибке ЭБУ. Также высокая температура бывает из-за банальной жары на улице;
• «Хлопки». При формировании топливной смеси, система должна быть герметична. Если есть нарушения в системе зажигания, механизме газорапределения, проблемы в камере образования топливной смеси или нарушена герметичность самого впускного коллектора, можно услышать те самые хлопки. Искать причины стоит во всех вышеперечисленных местах.

В последнем случае, конечно, проще положиться на ошибки, о которых сообщает ЭБУ или записаться на комплексную диагностику в сервисе.

Устройство и принцип работы

Чтобы впускной коллектор выполнял все возложенные на него задачи, он должен иметь строго рассчитанную геометрическую форму. Например, для того, чтобы поток внутри не замедлялся, коллектор проектируется без углов и прямых линий. Плавные изгибы, округлая форма способствуют более мощному воздушному потоку.

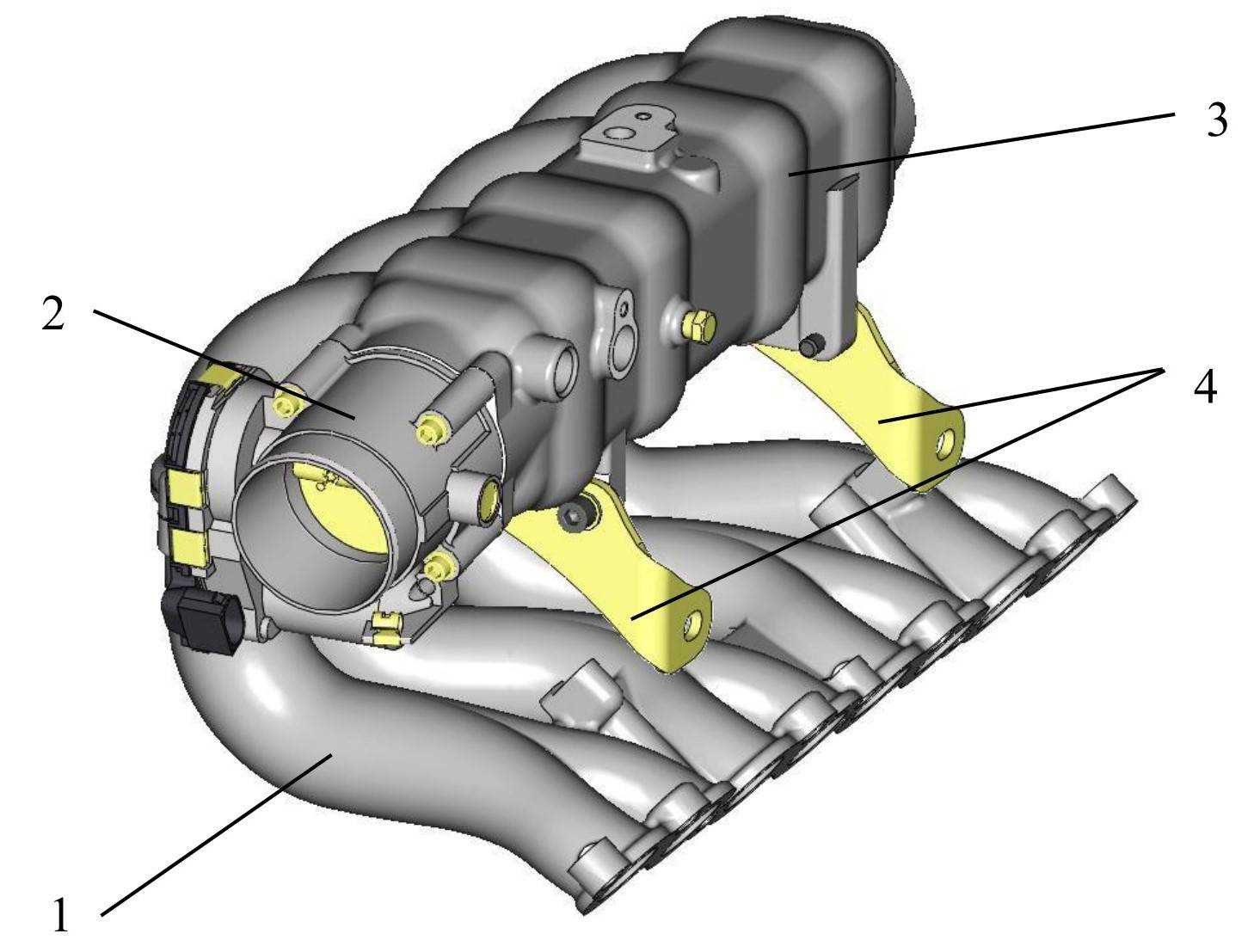

Устройство впускного коллектора

На входе во впускной коллектор находится карбюратор или дроссельная заслонка, если речь идет об инжекторном двигателе. Центральный канал разделяется на отдельные рукава – раннеры, которые подходят к цилиндрам, а точнее, к впускным клапанам.

Топливные форсунки размещаются возле впускных клапанов (в системе распределенного впрыска) или в центральном канале, если установлен моновпрыск.

По форме впускного канала различают одноплоскостные и двухплоскостные:

1. Одноплоскостные – только с одним каналом для прохождения воздуха или топливно-воздушной смеси. Эти коллекторы пропускают за единицу времени большое количество воздуха, а значит, позволяют двигателю развить максимально возможную мощность на высоких оборотах;
2. Двухплоскостные – те, в которых канал разделен на две части. Они дают возможность получить больше отдачи мощности на низких и средних оборотах двигателя.

Материалы. Изначально впускные коллекторы делались металлическими: из чугуна, стали, алюминия. Проблема таких конструкций не только в достаточно высокой цене, но и в значительном нагреве от цилиндров двигателя. Сегодня их в основном делают из специального термостойкого пластика, который обладает меньшей теплопроводностью, а значит, и меньше нагревает воздух внутри.

Принцип работы. Основной принцип работы коллектора – подача воздуха на фазе впуска. Инициатором движения воздуха является сам двигатель. Когда поршень опускается, в камере сгорания над ним создается зона низкого давления. На фазе впуска, когда клапан открыт, опускающийся поршень затягивает воздух, как хороший насос. Таким образом, от центрального канала воздух поступает в нужный раннер, а из него – в камеру сгорания. На видео-3д анимации, ниже, наглядно показан принцип работы впускного коллектора с вихревыми клапанами.

Если на автомобиле установлен карбюратор или центральная форсунка, при втягивании воздуха в раннер, поток топлива (или топливно-воздушной смеси) поступает в нужный цилиндр. Благодаря тому, что поток внутри коллектора турбулентный, топливо лучше перемешивается с воздухом и, следовательно, лучше сгорает. Турбулентный воздушный поток проектируется в коллекторе специально: он быстрее движется и лучше наполняет цилиндры.

В автомобилях с распределенным впрыском форсунки установлены в раннерах коллектора перед впускными клапанами. В этом случае по коллектору движется только воздух, который смешивается с распыленным топливом перед самым входом в цилиндр двигателя. Здесь скорость и структура воздушного потока также важны, поскольку для качественного приготовления топливно-воздушной смеси остается меньше времени и места.

Резонансные колебания. Чтобы усилить поток поступающего воздуха, внутренняя геометрия впускного коллектора рассчитывается так, чтобы образовался так называемый резонанс Гельмгольца. Примерная схема, как это работает:

1. На фазе всасывания поршень мотора опускается вниз, создавая зону разрежения, и через открывшийся клапан в камеру сгорания на большой скорости заходит воздух;
2. Однако объем раннера намного больше, чем объем цилиндра, поэтому весь воздух, который “взял разгон” в коллекторе, в камеру сгорания не попадает;
3. Перед закрывшимся впускным клапаном создается зона повышенного давления, когда воздух по инерции продолжает движение вперед;
4. Клапан всё еще закрыт, так что давление в раннере выравнивается, то есть происходит “откат”, а после него перед впускным клапаном опять образуется зона повышенного давления. Эти резонансные колебания воздуха зависят от формы и размера коллектора и рассчитываются под каждый двигатель отдельно.

Клапан управления заслонкой впускного коллектора

Описание

Впускной коллектор – это часть двигателя, которая обеспечивает равномерное распределение горючей смеси между всеми цилиндрами. На каждый цилиндр идет отдельный патрубок, по которому воздух или топливно-воздушная смесь проходит, двигаясь за счет создаваемого отходящими вниз поршнями разрежения в коллекторе. В этой системе также нейтрализуются картерные газы, которые втягиваются через систему вентиляции картера во впускной коллектор, смешиваются с топливно-воздушной смесью и поступают в цилиндры.

Для того, чтобы топливо не оседало в виде конденсата на стенках коллектора, его внутреннюю поверхность делают шероховатой, вследствие чего в нем создается турбулентность и мельчайшие капли распыленного топлива не конденсируются. Форма самого коллектора всегда ровная, не имеющая угловатых изгибов, что объясняется стремлением изготовителя исключить лишние перепады давления при работе двигателя.

Устройство и принцип действия

В устройстве данного узла немаловажное, практически решающее, значение имеет переключающий клапан. Такой клапан используется только в атмосферных двигателях, поскольку при принудительном наддуве нет необходимости создавать дополнительное давление таким образом

При уже закрытом впускном клапане воздух колеблется с частотой, пропорциональной длине коллектора и оборотам двигателя.

При разной скорости вращения коленчатого вала двигателя воздух по коллектору идет с разной скоростью и положение клапана системы изменения геометрии впускного коллектора тоже разное. Когда двигатель не запущен, шток пневмокамеры, регулирующей положение клапана, выдвинут до конца и коллектор находится в коротком положении. Когда же происходит запуск, то клапан открывается и пропускает разреженный воздух через систему в пневмокамеру, которая втягивает шток, переводя коллектор на длинное положение. Проходя по длинному коллектору, воздух под более высоким давлением поступает в цилиндры и на низких оборотах двигатель работает ровно и уверенно.

До достижения 4,5 тыс. об/мин клапан так и находится в режиме длинного коллектора, но по достижении электронный блок управления отключает подачу напряжения на клапан и он переходит в закрытое положение, вакуум на воздушную камеру перестает поступать. Чтобы система вернулась в изначальное состояние необходимо высокое давление в пневмокамере спустить, для чего есть на электромагнитном клапане атмосферный штуцер. Когда отключается напряжение, электромагнитный клапан открывает соединение пневмокамеры с атмосферным штуцером и в нее набирается воздух, шток выдвигается.

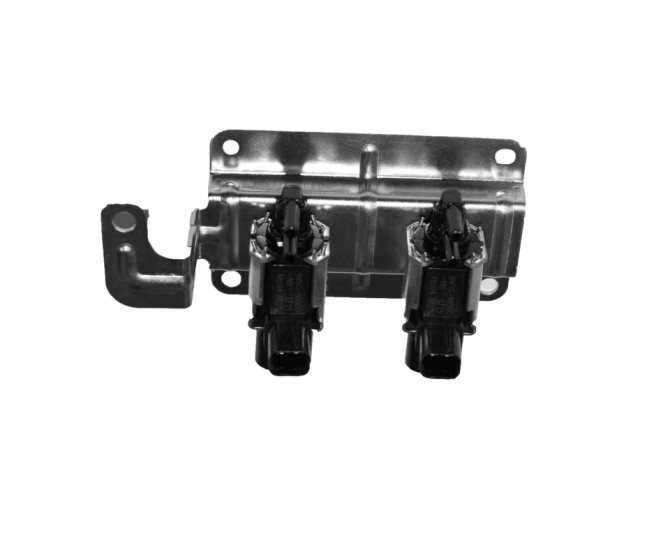

Электромагнитный клапан состоит из трех штуцеров и электромагнитной катушки. На разных автомобилях он располагается несколько по-разному, однако, найти его всегда можно около ресивера. Атмосферный клапан закрыт крышечкой, которую нужно иногда снимать для проверки на загрязнение и периодически проверять напряжение на подводящем проводе для диагностики возможных проблем при неровной работе двигателя.

Ресивер и пневмокамера

Эта важная деталь отвечает за переключение клапана и иногда ее нужно проверять, чтобы не допустить разгерметизации и других нарушений. Внутри цилиндрической емкости находится обратный клапан. Для того, чтобы проверить узел нужно:

• Проверить на наличие дырок и трещин, чтобы не было утечки воздуха;
• Снять трубку от электромагнитного клапана, отсоединить трубку от коллектора и подуть в нее. Воздух должен не проходить, но если втянуть – должен.

Пневмокамера, к которой ресивер имеет прямое отношение, состоит их штока, диафрагмы и пружинки, заключенных в металлический или пластмассовый корпус. Устройство переключения самое слабое во всей цепи

Диафрагма часто изнашивается и поэтому нарушается изменение геометрии впускного коллектора, поэтому стоит уделить ей особое внимание и быть готовым к периодической замене. Для проверки работоспособности системы можно снять вакуумную трубку и вдавить шток клапана

При хорошем состоянии узла шток при отпускании резко выдвигается обратно, входит ровно и не заедает. Далее при вдавленном штоке нужно закрыть пальцем штуцер и при этом первый должен остаться на месте. В случае, если он при закрытом штуцере выходит, порвана диафрагма.

В случае, когда произошло такое нарушение сразу заметны провалы в работе двигателя, рывки и дребезжание, когда их быть не должно вовсе. Также повышаются обороты двигателя на холостых оборотах. Это связано с подсосом воздуха и, как следствие, неправильному соотношению топливо/воздух в системе. Замена пневмокамеры в таком случае неизбежна и обязательна.

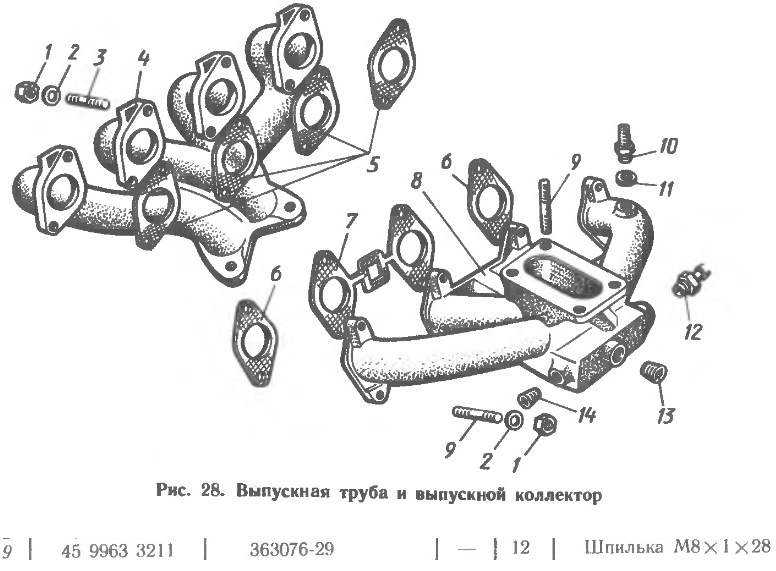

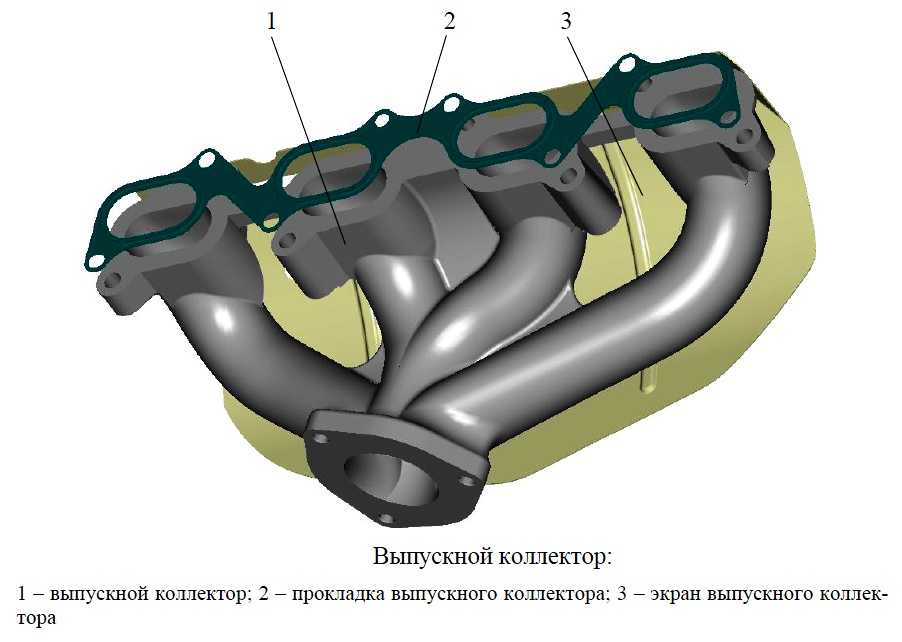

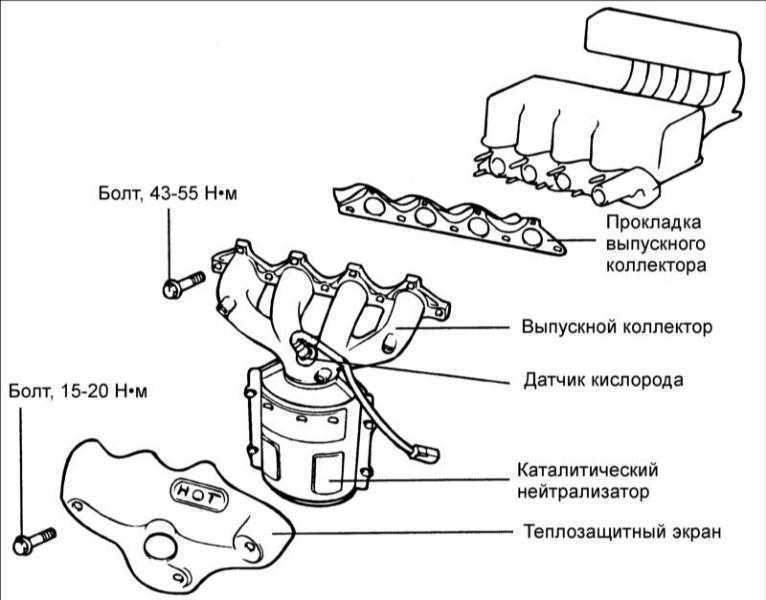

Устройство выпускного коллектора

Важным конструктивным элементом выхлопной системы является выпускной коллектор, в котором происходит смешение всех отработанных газов в единый поток, с целью их последующего отвода через трубу в глушитель и за пределы автомобиля. Между тем выхлопной коллектор предназначен и для обеспечения процесса эффективного продува, а также наполнения камер сгорания.

Элемент выхлопной системы, представленный выпускным коллектором, должен быть максимально жестко закреплен на головке блока цилиндров. Устройство выпускного коллектора выглядит следующим образом:

• непосредственно выпускной коллектор;
• выпускная труба;
• прокладка выпускного коллектора (размещена между коллектором и головкой блока, установка прокладки необходима с целью предотвращения утечки выхлопных газов в пространство под капотом транспортного средства; прокладка выхлопного коллектора должна быть изготовлена из качественного материала).

Процесс работы выпускного коллектора происходит в крайне некомфортных условиях, когда на конструкцию влияют не только высокие температуры, но и давление.

На сегодняшний день производители предлагают два типа выхлопных коллекторов: цельный и трубчатый. В первом случае конструкция коллектора будет цельной с наличием коротких каналов, объединенных в единую камеру. Материалом для производства цельного выхлопного коллектора чаще всего является жаропрочный чугун, чьи безупречные эксплуатационные свойства не имеют аналогов. Несмотря на то, что цельный выхлопной коллектор прост в изготовлении и отличается доступной стоимостью, эффективность отвода выхлопных газов довольно низкая, что отражается и на качестве продувки камер сгорания.

На современные транспортные средства чаще всего устанавливают трубчатый выпускной коллектор, который может быть изготовлен как из нержавеющей стали, так и из керамики. Преимуществом установки трубчатых выхлопных коллекторов является возможность с их помощью улучшить характеристики мощности автомобиля. В спортивных и тюнингованных автомобилях зачастую вместо обычного коллектора используется выпускной паук, он оптимален при частой работе двигателя на средних и высоких оборотах. Для того, чтобы продув камер сгорания осуществлялся с максимальной эффективностью, а вывод выхлопных газов проводился качественно и быстро, такие параметры коллектора как длина, диаметр труб, а также их конструкция должны быть подобраны правильно.

Процесс движения выхлопных газов в коллекторе выхлопной системы имеет колебательный характер. В случае с короткими трубами коллектора, будет достигаться эффект резонанса, при котором продувка камер сгорания на высоких оборотах работы двигателя проводится максимально эффективно. Длинная труба, напротив, оптимальна для работы на низких оборотах. Однако именно длинные трубы коллектора отвечают за то, чтобы выхлопные газы не вернулись назад в камеры сгорания (в случае если выпускные клапаны еще открыты).

Номинальный крутящий момент, как на малых, так и на средних оборотах достигается благодаря малому диаметру трубы. Однако в случае с высокими оборотами работы двигателя именно малый диаметр трубы может спровоцировать появление дополнительного сопротивления. Труба большого размера в свою очередь позволяет увеличивать мощностные показатели авто на высоких оборотах, при этом в случае с низкими оборотами действуя на снижение мощностных показателей.

Современные трубчатые выхлопные коллекторы сегодня производятся в двух оптимальных схемах:

• выпускной коллектор 421, именуемый длинным коллектором или в случае со спортивными авто – выпускной паук 421;
• выпускной коллектор 41 – короткий коллектор.

В первом случае четыре трубы коллектора соединены попарно с последующим соединением в единую трубу. В случае если имеет место тюнингованная или спортивная машина, коллектор именуют не иначе как коллектор — паук. Во втором случае коллектор выхлопной трубы будет представлен конструкцией, состоящей из четырех труб соединенных в одну.

На сегодняшний день трубчатый выпускной коллектор 422 является одним из самых востребованных элементов тюнинга. В зависимости от конструктивных особенностей авто и имеющихся технических параметров, может быть установлен как спортивный выпускной коллектор, так и иные виды коллекторов.

Ford Scorpio 2.3 › Бортжурнал › Ремонт ПЛАСТИКОВОГО впускного коллектора DOНC 2.3 (Первая серия)

Друзья мои, знаю, что тема уже обсуждалась неоднократно, но, прошу уделить немного внимания и объяснить не очень одарённым, КАК ПОБЕДИТЬ ТРЕСНУВШИЙ ПЛАСТИКОВЫЙ ВПУСКНОЙ КОЛЛЕКТОР DOНC 2.3 ?Рассматривал такой вариант:www.souleyman.ru/forum/kn…wledge/kb_show.php? >Может есть другая альтернатива, может клеить чем?Может подходит от Ford Galaxy 2.3 ?Помогите добрым словом и мудрым советом, ПОЖАЛУЙСТА!

Вот так я писал в БЛОГ.

Для меня остаётся открытым вопрос треснувшего впускного коллектора.Понимаю, что для многих это- пройденный этап, но у меня …Спасибо тем, кто откликнулся!

Итак. Вот что у меня есть:

Цена вопроса: 63 000 ₽

Принцип работы выпускного коллектора

Перед тактом выпуска отработанные газы находятся в цилиндре под большим давлением. После открытия выпускного клапана происходит перепад давлений, выхлопные газы устремляются в выпускной коллектор (где давление значительно ниже). Поршень при этом начинает движение вверх, выталкивая содержимое камеры сгорания в выхлопную систему. Часть газов уходит далее по выхлопному тракту, часть — отражается и стремится к соседним цилиндрам. Подобные движения отработанных газов принято называть волновыми. Побочным положительным эффектом является разряжение среды в выпускном коллекторе после прохождения такой волны.

Комплексная работа впускного коллектора, газораспределительного механизма и выпускного коллектора обеспечивает дополнительную продувку камеры сгорания. Все дело в том, что выпускной клапан всегда «запаздывает» с закрытием (во время начала такта впуска, выпуск еще открыт). Накопленное давление топливовоздушной смеси в впускном коллекторе в определенных условиях выше давления в выпускном коллекторе. Происходит резкий перепад давлений, цилиндр дополнительно продувается от выхлопных газов, наполняется свежей порцией топливовоздушной смеси. Выпуск закрывается.

Неисправности впускного коллектора

Общие проблемы с впускным коллектором включают в себя:

• подсос воздуха;
• утечки охлаждающей жидкости или масла;
• снижение потока из-за накопления углерода;
• проблемы с впускными регулирующими заслонками.

В некоторых двигателях впускной коллектор может корродировать или растрескиваться, вызывая утечку вакуума или охлаждающей жидкости. Треснувший коллектор должен быть заменен, если его нельзя безопасно отремонтировать.

Утечки охлаждающей жидкости

В некоторых автомобилях во впускном коллекторе имеются каналы для охлаждающей жидкости, которые могут протекать из-за плохих прокладок или повреждений. Например, эта проблема была довольно распространенной в старых двигателях GM V6.

Если коллектор не поврежден и сопрягаемые поверхности находятся в хорошем состоянии, для решения проблемы обычно достаточно замены прокладок или повторного уплотнения коллектора. Если коллектор поврежден — его необходимо заменить.

Подсос воздуха

Изношенные прокладки впускного коллектора (на фото) часто вызывают утечки вакуума. Это может привести к неровному холостому ходу, остановке, а также к включению индикатора Check Engine. При этом на более высоких оборотах двигатель может работать нормально.

Например, коды неисправностей OBD-II P0171 и P0174 часто вызваны утечками во впускном коллекторе. Если подсос вызван плохими прокладками, ремонт включает снятие впускного коллектора, проверку и очистку монтажных поверхностей и замену прокладок. Посмотрите, например, это видео замене прокладок впускного коллектора на Рено Меган:

Часто источником подсоса воздуха может быть треснувший вакуумный шланг или патрубок, соединяющий впускной коллектор. В этом случае сломанный вакуумный шланг или патрубок необходимо заменить.

Иногда впускной коллектор может деформироваться, вызывая неправильное уплотнение прокладок. Деформированный впускной коллектор необходимо заменить. В некоторых автомобилях утечку вакуума можно определить по шипящему звуку из-под капота.

Отложения углерода

В некоторых двигателях, например, Volkswagen TDI Diesel, отложения углерода внутри впускного коллектора могут вызвать недостаток мощности, пропуски зажигания, дым и увеличение расхода топлива.

Проблемы с отложением углерода чаще встречаются в двигателях с турбонаддувом. Одним из основных симптомов является отсутствие тяги. Забитый впускной коллектор может потребоваться снять и почистить вручную.

В некоторых случаях замена впускного коллектора может оказаться более разумным решением, чем его очистка. Есть много скрытых областей внутри коллектора, которые не могут быть очищены.

Проблемы с заслонками изменения геометрии впуска

Регулирующие заслонки обычно приводятся в действие электрическими или вакуумными исполнительными механизмами. Часто резиновая диафрагма внутри вакуумного привода начинает протекать, и привод перестает работать.

Вакуумный исполнительный механизм легко проверить с помощью ручного вакуумного насоса. Если вакуумный привод пропускает, его необходимо заменить. Вместо насоса можно использовать медицинский шприц.

Блок управления двигателя (ЭБУ) запускает вакуумные приводы, включая и выключая небольшие электромагнитные клапаны контроля вакуума. Эти соленоиды также часто выходят из строя. Соленоиды тоже легко проверить с помощью ручного вакуумного насоса.

Другой распространенной проблемой является случай, когда клапан изменения геометрии впуска залипает из-за накопления углерода или когда клапан деформирован. В этом случае коллектор необходимо заменить.

Например, проблемы с впускным коллектором (регулирующим клапаном) часто встречаются в некоторых двигателях VW / Audi. Volkswagen продлил гарантию на впускной коллектор для определенных автомобилей Audi / Volkswagen 2008-2011 модельного года с двигателями 2.0 TFSI с кодами двигателей CBFA и CCTA.

Во многих автомобилях BMW неисправный клапан DISA, установленный во впускном коллекторе, также является общей проблемой. Посмотрите это видео о проверке клапана DISA в BMW:
