Газобаллонное оборудование автомобиля

Поколения ГБО

Как и в любой другой сфере, в газобаллонном оборудовании имеется тенденция следовать духу технического прогресса. Производители постоянно совершенствуют свою продукцию, ориентируясь на повышение безопасности и улучшение совместимости с современными двигателями, которые со временем также становятся всё более сложными. Всего на данный момент существует 8 поколений газового оборудования, устанавливаемого на автотранспортные средства.

Первое поколение ГБО появилось в 70-е годы прошлого века, когда в ходу были карбюраторные двигатели. Разумеется, почти полвека – это весьма внушительный срок, и в западных странах оборудование первого поколения уже не встретишь. Но, как ни странно, в нашей стране парк карбюраторных автомобилей всё ещё огромен, поэтому, несмотря на несоответствие современным экологическим нормам, это ГБО по-прежнему в ходу, в немалой степени из-за низкой стоимости и простоты установки. Отличительными особенностями 1-го поколения газобаллонного оборудования являются использование дозатора газа механического типа, вакуумных редукторов, возможность установки на карбюраторные и моноинжекторные авто, отсутствие обратной связи с лямбда-зондом.

Второе поколение является, по сути, усовершенствованием первого без кардинальных изменений в конструкции оборудования. В качестве исключения можно назвать появление дозаторов, управляемых электроникой, а также наличие обратной связи между дозатором и датчиком содержания кислорода. Данное оборудование соответствует требованиям экостандарта Евро-1, в то время как первое поколение давно запрещено к использованию в большинстве стран.

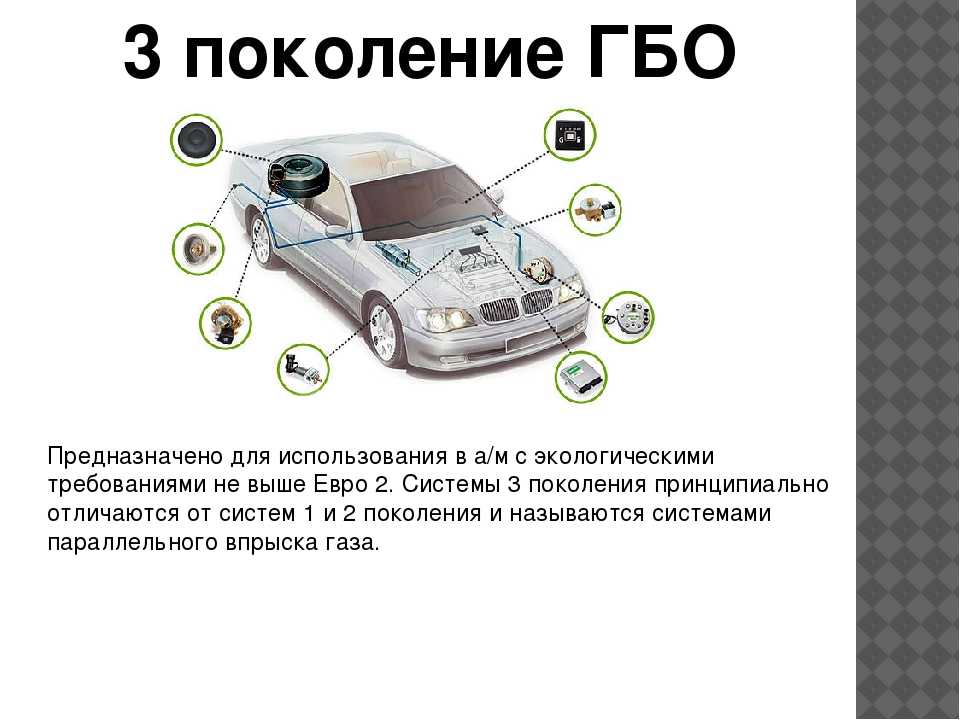

Третье поколение ГБО совместимо с предыдущим примерно на 80%. Среди основных изменений можно отметить наличие встроенного ЭБП, обратной связи с несколькими датчиками, кроме лямбда-зонда (MAP, TPS, RPM), параллельный впрыск газа, связь с ЭБУ и наличие газового мотора. В нашу страну по ряду причин это оборудование не завозится, но его можно встретить на автомобилях, ввезённых из стран ЕС.

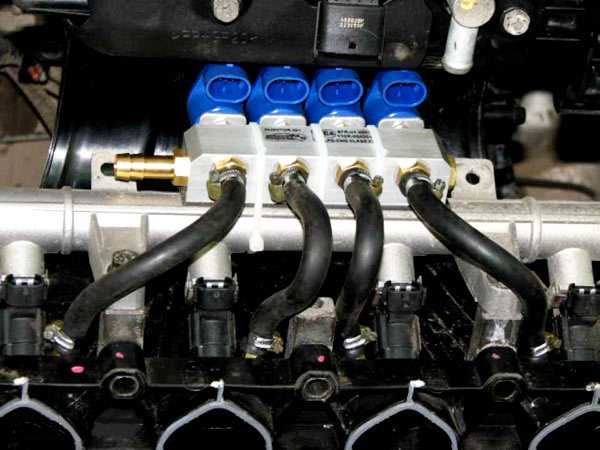

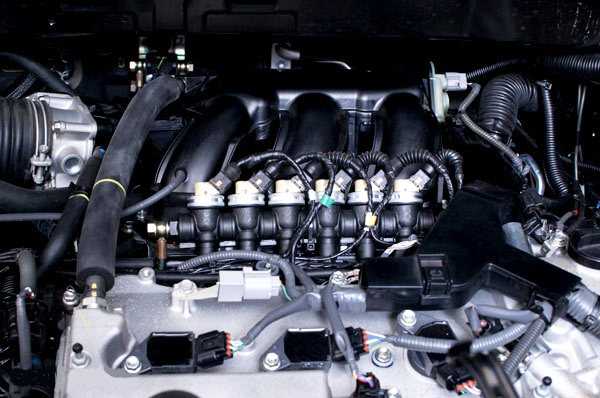

Оборудование четвёртого поколения в настоящее время можно назвать самым востребованным. Во многом – благодаря внесению в конструкцию целого ряда усовершенствований, делающих его более надёжным, экономичным и безопасным. Среди этих новшеств можно выделить возможность отдельной подачи пропан-бутана на каждый цилиндр, работу под управлением современных ЭБУ, возможность автоматического переключения режима работы (когда один из используемых видов топлива заканчивается), соответствие экологическим нормам стандарта Euro-3, унификацию соединительных узлов/деталей. Словом, такое ГБО и легче устанавливать, и проще эксплуатировать, и подходит оно для большинства инжекторных автомобилей.

Главным отличием газобаллонного оборудования пятого поколения от предшественника является подача газа в форсунки в жидком виде благодаря использованию специального газового насоса. В силу дороговизны используется намного реже, в основном – на автомобилях японского производства последних поколений, отличающихся повышенной сложностью.

Если говорить о ГБО 6-го поколения, то оно более экономично за счёт отсутствия редуктора. Возрастает эффективность работы мотора, исчезает необходимость подключения к системе охлаждения транспортного средства. Но наряду с преимуществами существует и обратная сторона медали. Это поколение требовательно к качеству очистки газа. В России оно крайне низкое, поэтому ГБО быстро приходит в негодность.

Не так давно появились предложения о приобретении систем газобалонного оборудования 7 или 8 поколения. Данные решения существуют лишь в умах экспертов и до рядового потребителя ещё не дошли. Все объявления в интернете по этому поводу на момент создания статьи являются попытками продажи модифицированных систем, описанных выше.

Суммируя вышесказанное, можно достаточно просто запомнить, какое поколение ГБО выбирать для разных типов автомобилей: оптимальным вариантом для карбюраторных/моноинжекторных авто будет ГБО 1 – 2 поколения, для современных инжекторных моделей лучшим выбором будет оборудование четвёртого поколения – его устанавливают, по разным подсчётам, в 80-90% случаев.

Правда, о поколениях

Если утрировать то поколений или стадий ГБО всего три, именно они имеют кардинальные отличия, но справедливости ради, стоит отметить — что между ними существуют так называемые гибридные (промежуточные) версии, которые также представляют за поколения, хотя это не совсем правильно.

Все отличие между «версиями» ГБО таится в системе питания. Ни для кого не секрет, что штатная система питания у автомобиля бензиновая. При установке газобаллонного оборудования, она изменяется или модифицируется, для потребления газа.

С развитием двигателя внутреннего сгорания, эволюционируют и системы питания, то есть меняется принцип подачи топлива в цилиндры силового агрегата. Также эволюционирует и замещение одного топлива на другое, то есть бензина на газ – каждый такой «виток» можно назвать поколением.

Как мы с вами знает система подачи топлива двигателя внутреннего сгорания – имеет всего три основных поколения. Это впрыск через карбюратор (он же механический), далее инжекторный распределенный, и непосредственный впрыск топлива. Именно к этим стадиям и приравнивается основные три изменения систем ГБО. Хотя как я уже писал сверху, есть и переходные версии. Я постараюсь рассказать вам, об всех типах начиная от самым первым, заканчивая последним шестым.

Принцип работы

Основной функцией редуктора-испарителя (вариант с пропановым топливом) является понижение давления газовой смеси, поступающей из баллона в сжиженной фазе под давлением 16 атм., до рабочего (1-2 атм.). Её перевод в газообразное состояние путём подогрева от охлаждающей жидкости ДВС и подачу/дозировку к камерам сгорания мотора.

Работа вакуумного редуктора-испарителя

Сжиженный газ, поступая из баллона через мультиклапан к редуктору, преодолевает усилие клапана, на который давит пружина мембраны первой ступени. Далее газовая смесь расширяется, нагреваясь от циркуляции тосола/антифриза в теплообменной полости, чем воздействует на мембрану, которая перемещает коромысло, прижимая резиновый клапан, к седлу перекрывая подачу топлива.

Затем газ в парообразном состоянии следует во вторую камеру, отпирая клапан, откуда поступает к двигателю. Этот цикл осуществляется на заведённом моторе, из-за разряжения в подающей на карбюратор магистрали, способом эжекции (высасывания) газа. В случае прекращения работы ДВС, по аналогии с первой ступенью, газовая смесь, заполняя пространство, давит на диафрагму, запирая клапан, прекращает поступление топлива.

Схема газового редуктора 1 поколения

Принудительная подача газа происходит для обогащения топливной смеси при пуске двигателя, из салона авто, нажатием кнопки управления газовым оборудованием.

Для обеспечения пожарной безопасности при заглушенном ДВС, срабатывает разгрузочное устройство, которое состоит из пружины с толкателем, подпирающим коромысло клапана второй ступени, отсекая подачу газа. При пуске двигателя диафрагма устройства, под действием разряжения от впускного коллектора через трубку и штуцер на редукторе, пересиливает упругость пружины, тем самым прекращает препятствовать перемещению коромысла клапана.

Работа электронного механизма

Такие устройства наиболее эффективны и экономичны. Кардинальных отличий в принципе действия газового испарителя ГБО 2 поколения с электроуправлением и вакуумного 1 поколения нет. За исключением того, что в первом варианте подача газа осуществляется с участием электромагнитного клапана.

А вот принцип работы редуктора ГБО 4 поколения, а также его управление во многом отличаются из-за отсутствия второй камеры. В машинах с таким оборудованием подача газового топлива происходит распределённым впрыском на каждый цилиндр. Такой подход требует поддержания стабильного давления в редукторе ГБО 4 поколения (1-1.4 атмосфер зависит от ДВС авто). Управляется механизм контроллером газовой системы, который принимает сигналы от ряда датчиков.

При достижении рабочей температуры редуктора ГБО 40-60°C (настраивается с помощью программного обеспечения), сигнал с температурного датчика устройства поступает на ЭБУ оборудования. На основании чего блок управления автоматически переводит топливную систему с бензина на газовую смесь, путём подачи импульса к катушке электроклапана, который дозирует жидкую фазу газа в полость, где при нагреве она переходит в парообразную форму, далее поступая к форсункам.

Для регулировки оборудования на холостом ходу и аварийного сброса топлива во всасывающий коллектор, к штуцеру механизма подводится вакуумная трубка от впускного тракта двигателя.

ГБО

Практически ежемесячно автомобилисты приходят в шок от новых цен на бензин. Возникает естественное желание уменьшить расходы на заправку. Наиболее доступный способ — это установка ГБО.

Что такое ГБО в автомобиле? Этой теме будет посвящена наша статья на сайте Vodi.su.

Данная аббревиатура расшифровывается, как газобаллонное оборудование, благодаря установке которого наряду с бензином в качестве топлива можно использовать газ: пропан, бутан или метан. Наиболее часто у нас используют именно пропан-бутан. Эти газы являются побочным продуктом при перегонке нефти для получения бензина. Метан — это тот продукт, которым торгует Газпром, но он не так сильно распространен по целому ряду причин:

• намного разреженнее пропана, поэтому его закачивают в более тяжелые баллоны, выдерживающие давление до 270 атмосфер;
• в России пока что нет разветвленной сети метановых заправок;
• очень дорогая установка оборудования;
• высокий расход — примерно 10-11 литров в смешанном цикле.

Одним словом, около 70 процентов всех автомобилей с ГБО ездят на пропане. Литр пропана на заправках Москвы на начало лета 2021 года стоит 20 рублей, метана — 17 р. (если, конечно, найдете такую АЗС). Литр же А-95-го обойдется в 45 рублей. Если двигатель объемом 1,6-2 литра потребляет примерно 7-9 литров бензина в смешанном цикле, то пропана он «скушает» 10-11 литров. Экономия, как говорится, на лицо.

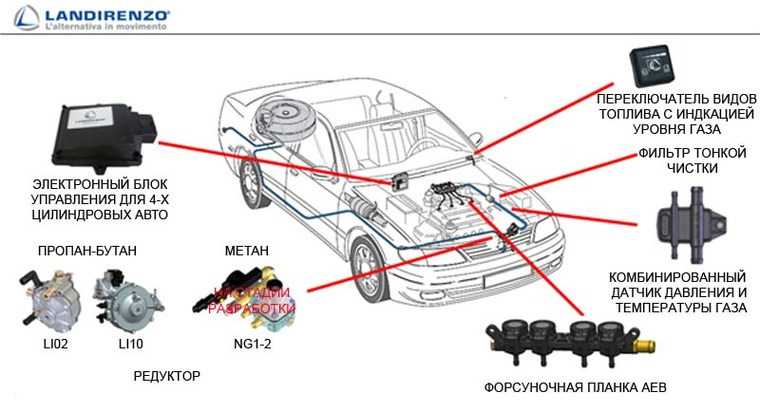

Устройство и принцип работы

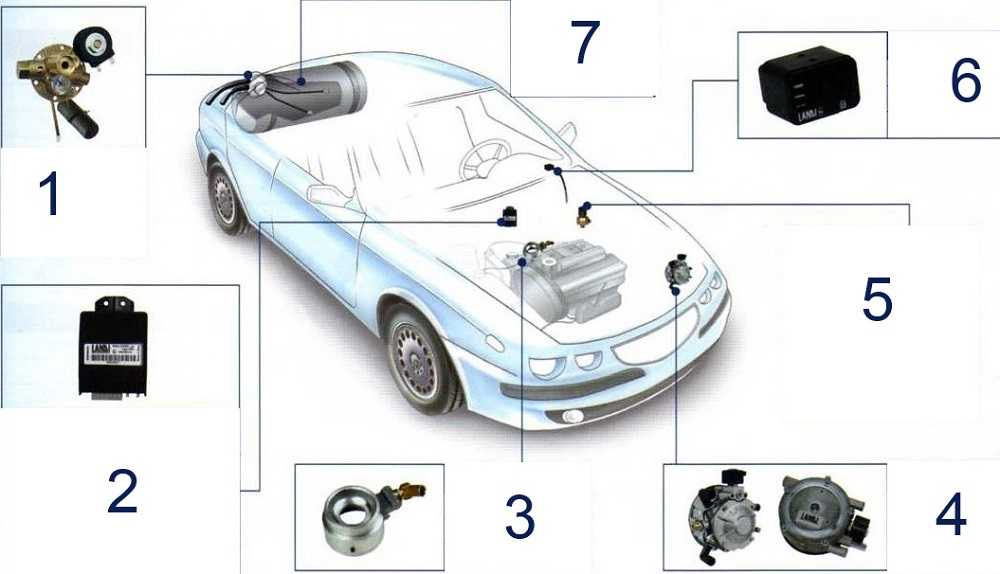

На сегодняшний день насчитывается целых шесть поколений ГБО, основные компоненты которых примерно одинаковые:

• баллон;
• мультиклапан, регулирующий поступление газа в систему;
• заправочное устройство выносного типа;
• магистраль для подачи голубого топлива к цилиндрам;
• газовые клапаны и редуктор-испаритель;
• смеситель для воздуха и газа.

При установке ГБО на щиток приборов выносят переключатель видов топлива, чтобы водитель мог, к примеру, завести машину на бензине, а затем по мере прогрева двигателя перейти на газ. Стоит также отметить, что ГБО бывает двух видов — карбюраторного типа или инжекторного с распределенным впрыском.

Принцип работы достаточно простой:

• при переключении на газ открывается мультиклапан в баллоне;
• газ в сжиженном состоянии движется по магистрали, по ходу которой установлен газовый фильтр для очистки голубого топлива от различных взвесей и смолистых накоплений;
• в редукторе давление сжиженного газа понижается и он переходит в свое естественное агрегатное состояние — газообразное;
• оттуда газ поступает в смеситель, где смешивается с атмосферным воздухом и через форсунки впрыскивается в блок цилиндров.

Чтобы вся эта система работала безотказно и безопасно, ее установку доверять нужно лишь профессионалам, ведь работа не заключается лишь в установке баллона в багажник. Нужно еще установить массу различного оборудования, например рампу на 4 цилиндра, датчики разряжения и замера давления. Кроме того, при переходе газа из жидкого состояния в газообразное он очень сильно охлаждает редуктор. Чтобы редуктор полностью не замерз, эту энергию используют для системы охлаждения двигателя.

Выбор ГБО для автомобиля

Если посмотреть на характеристики газобаллонного оборудования разных поколений, можно заметить эволюцию от простого к сложному:

• 1 поколение — обычная вакуумная система с редуктором для карбюраторных или инжекторных двигателей с моновпрыском;
• 2 — редуктор электрический, электронный дозатор, лямбда-зонд;
• 3 — распределенный синхронный впрыск обеспечивает электронный блок управления;
• 4 — более точная дозировка впрыска за счет установки дополнительных датчиков;
• 5 — установлен газовый насос, за счет чего газ до редуктора передается в сжиженном состоянии;
• 6 — распределенный впрыск + насос высокого давления, благодаря чему газ впрыскивается непосредственно в камеры сгорания.

В более высоких поколениях, начиная с 4 и 4+ электронный блок ГБО может управлять и подачей бензина через форсунки. Таким образом двигатель сам выбирает, когда ему лучше ехать на газу, а когда на бензине.

Выбор же оборудования того или иного поколения — задача сложная, ведь 5 и 6 поколения не пойдут на любую машину. Если у вас обыкновенная малолитражка, то вполне будет достаточно 4 или 4+, которое считается универсальным вариантом.

Его преимущества:

• срок службы в среднем составляет 7-8 лет при условии регулярного техобслуживания;
• соответствует экологическим стандартам Евро-5 и Евро-6, то есть можно спокойно ехать в Европу;
• автоматическое переключение на бензин и обратно, без ощутимых провалов в мощности;
• стоит дешевле, а падение мощности по сравнению с бензином не превышает 3-5 процентов.

(3 оценок, среднее: 5,00 из 5)

Достоинства и недостатки

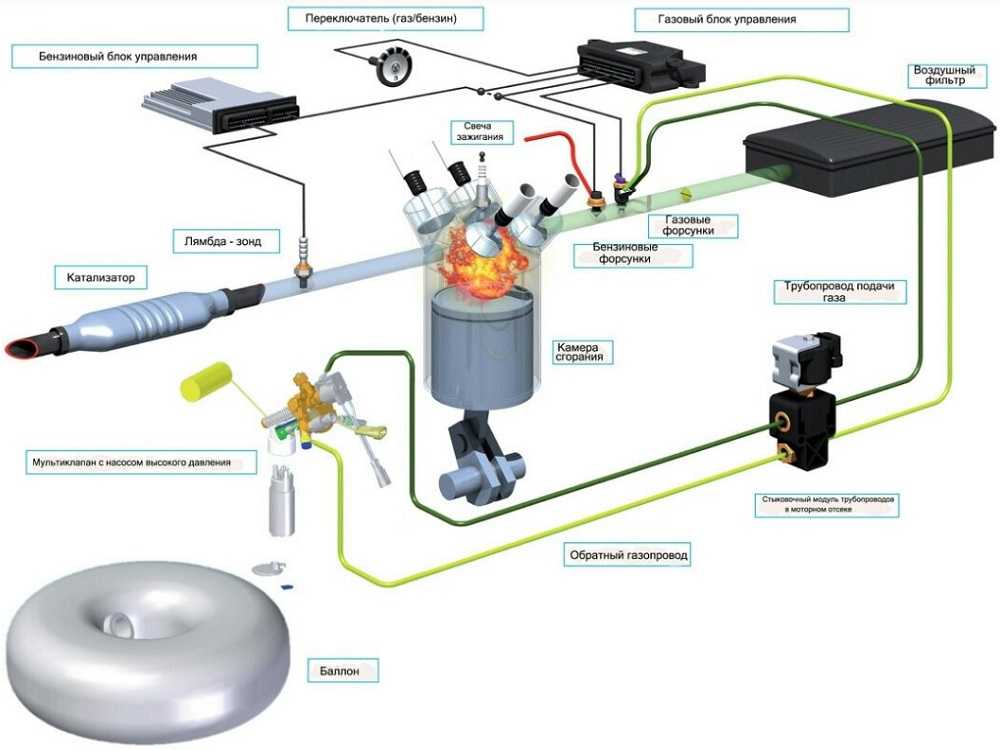

У ГБО 6 поколения достаточно преимуществ:

Поскольку газ поступает в жидком состоянии, то теперь возможна более точная его дозировка.

При этом многие элементы бензиновой системы питания становятся комбинированными, так что они выполняют роль и газового оборудования, это очень важно, особенно для работы форсунок. Точная дозировка газа обеспечивает не только более экономичный его расход, но еще и не влияет на мощность силовой установки

Точная дозировка газа обеспечивает не только более экономичный его расход, но еще и не влияет на мощность силовой установки.

При этом если дополнительно силовую установку оснастить вариатором опережения зажигания, обеспечивающего более полное сгорания газа, то мощностные показатели силовой установки, работающие на газе, могут даже возрасти.

Данное оборудование позволяет автомобилю быть монотопливным, поскольку газ имеет жидкое состояние и не требуется прогревание мотора для обеспечения перехода газа в газообразное состояние, как это было в 1-4 поколении ГБО.

Это оборудование является необслуживаемым, поскольку такой надобности нет. Единственное, это использование специального переходника с фильтром при заправке, чтобы удалить из газа механические примеси.

https://youtube.com/watch?v=QGwGEmifiD0

Но имеются и недостатки.

Поскольку в работу газовой установки включены и элементы бензиновой системы, то переход между видами топлива производится не сразу.

Ведь после перехода, к примеру, с бензина на газ, в магистралях, идущих от блока замещения топлива к форсункам, остается бензин, и переход осуществится только после выработки бензина из магистралей.

Помимо этого, функционирование ГБО 6 поколения возможно только с газом, находящимся в жидком состоянии. А ведь он может испаряться, особенно летом, образуя в магистрали подачи газовые пробки.

Поэтому перед переходом или запуском силовой установки, работающей на газе, газовый насос должен «прокачать» систему, чтобы избавиться от пробок. Частично этот недостаток устранили путем включения насоса в работу сразу после открытия двери авто.

https://youtube.com/watch?v=HaIevEFZWP0

Ну и еще одним недостатком, причем существенным, является высокая цена на газобаллонное оборудование 6 поколения.

Пара слов о выборе газовой установке

Резюмируя сегодняшний материал, не лишним будет дать пару советом по поводу того, как подобрать оптимальное ГБО для конкретного автомобиля. На самом деле сложностей в процедуре выбора установки нет, и заключается она в организации следующих этапов:

Оценка целей установки ГБО и подбор составляющих компонентов оборудования непосредственно под них;
Проверка возможности установки конкретной аппаратуры в конструкцию вашего авто;
Анализ имеющейся системы питания, что также немаловажно в выборе газового оборудования.

Наш ресурс рекомендует своим читателям покупать аппаратуру 4-ого поколения, конечно, если такая возможность имеется. Именно этот вид ГБО – по мнению многих, самый удобный и беспроблемный в плане установки, а также использования. Что касается конкретных марок и производителей аппаратуры, то здесь что-то говорить будет сложней. Как показывает практика, лишь ограниченный перечень производителей производит реально качественные установки. В частности, к ним относятся ГБО от:

• AMVL;
• Lovato;
• BRC;
• Prins;
• Digitronic.

Если брать в расчёт и производителей ГБО из России, то лучше всех проявляет себя организация «Альфа». Именно она, опять же, по мнению многих автоэкспертов и автолюбителей, производит наилучшие газовые установки в нашей стране.

Надеемся, сегодняшняя статья была для вас полезна. Удачи в выборе ГБО, его эксплуатации и на дорогах!

Источник https://gazblog.ru/gbo/pokoleniya/kak-opredelit-kakogo-pokoleniya-gbo

Источник https://www.agts-spb.ru/i/evolutsiya-gbo/

Источник https://swapmotor.ru/ustrojstvo-dvigatelya/gbo.html

Источник

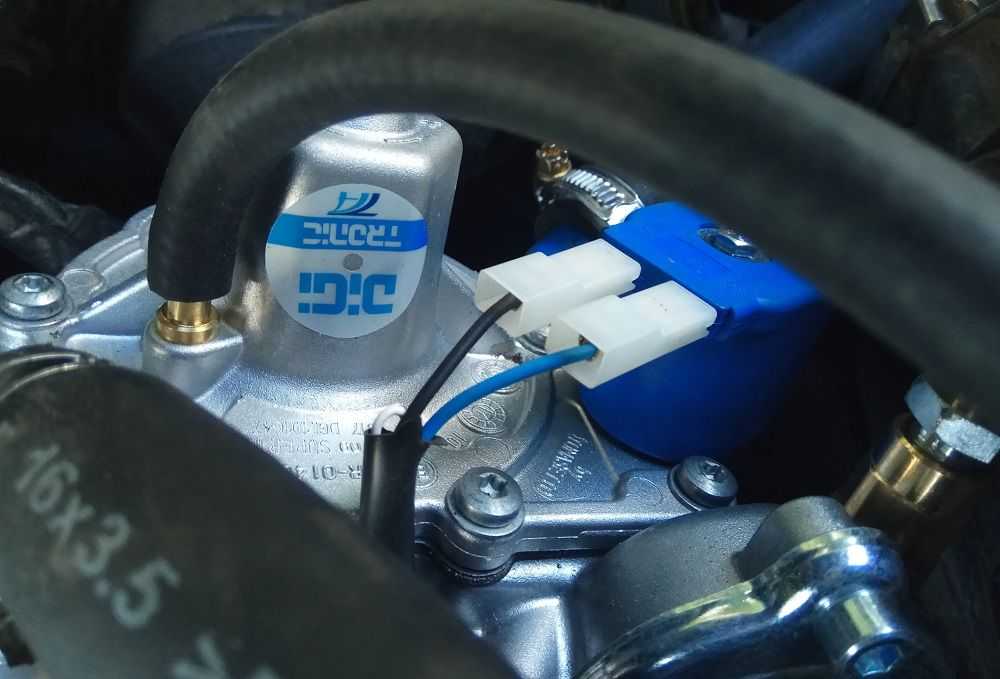

Digitronic

Компания Digitronic, являясь российским поставщиком китов для переоборудования двигателей на газ, сама производством компонентов не занимается. Вместо этого используются комплектующие разных фирм, которые объединяются в готовые киты под брендом Digitronic. В итоге получаются разумные цены и широкий выбор. В ассортименте можно найти простые системы для 4-цилиндровых ДВС, имеющих распределённый впрыск. Но также имеются предложения, чтобы переоборудовать такие моторы как FSI и TFSI.

Российская компания сотрудничает с такими поставщиками как Dymco, Tomasetto, AEB, OMVL и пр. Относительным недостатком считается тот факт, что в наборах используются более бюджетные компоненты, нежели от производителей, применяющих составляющие своего изготовления.

Вся правда о поколениях ГБО от 1 до 6

Каждый водитель ощутил постоянный рост бензина в цене на своем кошельке. В начале 2020 года были одни цифры, сегодня уже на несколько копеек выше. Плюсов от ситуации ноль: качество бензина осталось на прежнем уровне, а повышение зарплат не происходит. Задавая вопрос автовладельцам, как вы решаете эту проблему, многие отвечают – мы устанавливаем ГБО.

Отличное решение сложившейся ситуации, но не все установки подойдут к конкретному автомобилю. Многие не знают различия поколений ГБО? Маркетологи очень смело объявляют о новом оборудовании, но нигде нет четкой информации, разграничивающей поколения ГБО.

Чего мы не знаем о поколениях ГБО?

Если не вдаваться в подробности, то их три. Только они имеют веские отличительные особенности. Между ними есть ответвленные версии.

У автомобилей система питания бензиновая. При установке ГБО ее модифицируют – меняют принцип подачи горючего.

У ДВС подача бывает трех видов:

• карбюраторная;
• инжекторная;
• непосредственная подача.

От этого и зависят три поколения газового оборудования.

ГБО 1 поколения

В ГБО 1 поколения пропан-бутан или метан хранится в баллонах, находящихся в багажнике, под ним (если позволяет клиренс) или в салоне.

Газ из емкости попадает в испаритель, где переходит в пар. Затем поступает в редуктор, дозирующий впрыск. После газ идет в коллектор. Как видно, это не самая идеальная система, так как газ проходит немалое расстояние, из-за которого могут возникнуть неполадки (например, сложный запуск).

Система устанавливается только на карбюраторные двигатели, а поэтому минусов предостаточно. Один из них, это разгерметизация баллона, сопровождающаяся хлопками при запуске.

ГБО 2 поколения

В ГБО 2 поколения изменили запорный клапан с вакуумного на электромагнитный. Это позволяет выбирать бензин или газ, нажав на кнопку в салоне. Преимущество – это «холодный старт», где перед запуском подается газ, облегчающий запуск холодного мотора.

Это ГБО работает уже на инжекторе.

ГБО 3 поколения

ГБО 3 поколения позволят автоматом корректировать подачу газа. Контроллер берет показания уровня кислорода и устанавливает количество входящей смеси. Он не позволяет пользоваться ГБО, пока редуктор не становится необходимой температуры.

Данная установка отвечаем стандарту Евро-2. Начиная с этого, последующие поколения работают только на инжекторе.

ГБО 4 поколения

ГБО 4 поколения продвинулось до распределенного поступления газа в цилиндры. Он находится под постоянным давлением и не впрыскивается в коллектор. От контроллера идет шлейф к форсункам, выпускающим подачу газового горючего.

ГБО 5 поколения

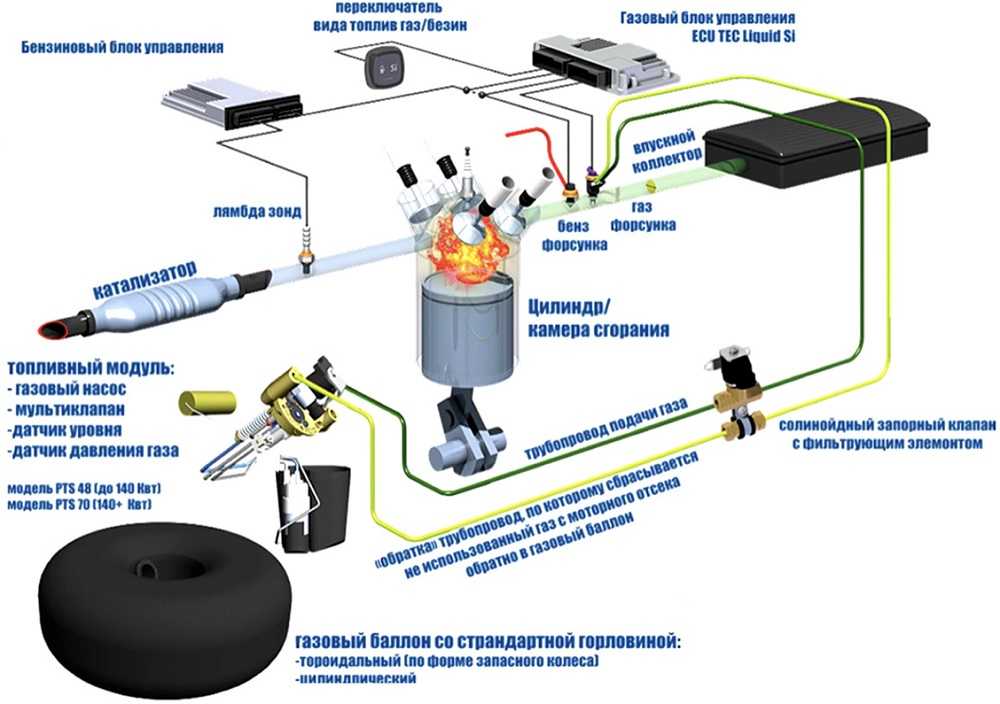

Здесь используется пропан-бутан в жидком виде. Внутри баллона расположен насос, создающий давление. Сегодня это наверно самое лучшее поколение ГБО. Его плюсы:

• Легкий запуск;
• нет редуктора;
• сниженный расход;
• увеличение мощности.

Система оправданно хороша, однако уже на пороге 6 тип.

ГБО 6 поколения

Приобрести такое оборудование сложно даже европейцам. Система является штатной, т.е. различие идет в баках (бензиновый и газовый), а подача идет по единому топливопроводу. захотели ехать на ГБО — нажали соответствующую кнопку, и наоборот. Совместная работа дает много плюсов:

• Мощность;
• экологичность;
• низкий расход;
• простое обслуживание.

В каком году появится ГБО 6 поколения в РФ пока неизвестно.

С уверенностью можно отметить одно — газ завоевывает сердца автовладельцев. Он вдвое дешевле бензина и безвреден для окружающей среды. Зная все плюсы и минусы различных поколений ГБО, можно выбрать подходящее своему авто. Сеть газовых заправок преумножается почти каждый месяц, поскольку это отвечает программе развития газомоторного топлива по стране.

OMVL

Ведя активные споры о том, какого поколения ГБО предпочтительнее и лучше ставить на машину, статистика наглядно демонстрирует безоговорочное лидерство систем 4 генерации.

Выбирая современное газовое оборудование, внушительная часть аудитории водителей останавливается на системах OMVL.

Это также итальянская фирма, не первый год представленная на рынке. Порядка 60-65% выпускаемых комплектов идут непосредственно на конвейеры по сбору автомобилей. Среди них и российские бренды.

С 2010 года оборудование от OMVL ставится на ГАЗели в комплектации с двухтопливной системой питания. Также эти агрегаты устанавливают на автомобили General Motors и на Ford, ориентированные на австралийский рынок.

В 2017 году стало известно, что компания из Италии переходит на использование новых блоков управления MTM. За счёт них заметно повысилась надёжность газобаллонного оборудования. Причём такое решение стало реакцией на замечания автовладельцев, у которых возникали сложности с работой старых блоков AEB.

Главный недостаток OMVL заключается в том, что их оборудование предназначено только для двигателей с распределённым впрыском. То есть для старых карбюраторов и современного непосредственного впрыска решений от этой компании нет.
