Конструкция глушителя

Внедримся в конструкцию глушителей глубже. На самом деле, коллеги, этих устройств в современном автомобиле всегда несколько, вплоть до пяти. Но обычно их число не превышает двух.

Первый глушитель, он же передний, он же резонатор, предназначен для предварительной борьбы с шумом и снижения пульсаций газов.

Конструктивно он представляет собой трубу с множеством отверстий, которая находится в корпусе из металла.

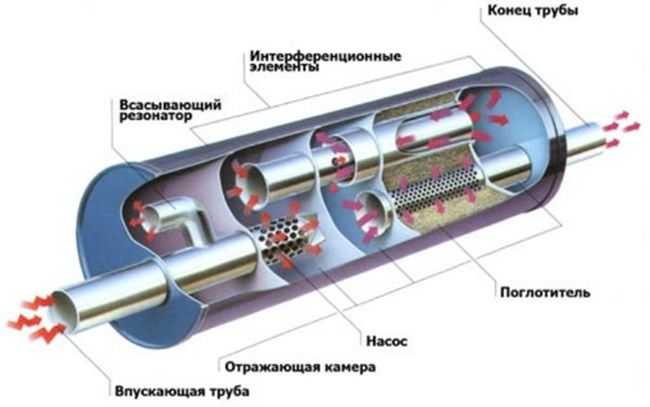

Задний или основной глушитель имеет уже более сложное устройство. По сути, это металлическая ёмкость со множеством камер и трубок внутри.

Всё сделано для того чтобы выхлоп многократно менял своё направления и его энергия постепенно рассеивалась на внутренних элементах. В итоге мы имеем тихую работу мотора и не боимся за уши своих близких и окружающих.

Вот, уважаемые читатели, теперь Вы видите, что представляет собой глушитель автомобильный. Узел, вроде бы, и простой, но со своими секретами, которые, надеемся, мы раскрыли для вас. Не забывайте подписываться и следить за новыми публикациями!

Источник статьи: http://auto-ru.ru/glushitel-avtomobilnyj.html

Как еще можно снизить уровень шума глушителя

Также для снижения шума можно установить зеркальный глушитель. Такие модели работают по такому же принципу, как и акустические зеркала. Чаще всего зеркальные глушители можно встретить в выхлопных системах двухтактных моторов мотоциклов и скутеров. Устройство глушителя в этом случае представляет собой выпускное колено и резонаторную банку, в которой отработанные газы «утихомириваются». При этом уровень сопротивления будет значительно ниже, а на мощность двигателя не будет расходоваться. Однако стоит учитывать, что из-за зеркального эффекта температура выхлопной трубы будет повышаться.

Подобный принцип используется в системах автомобилей ВАЗ 2107, Нива, 2115 и многих других.

Помимо этого существуют поглотительные и ограничительные глушители, которые также понижают шум.

Устройство поглотителя

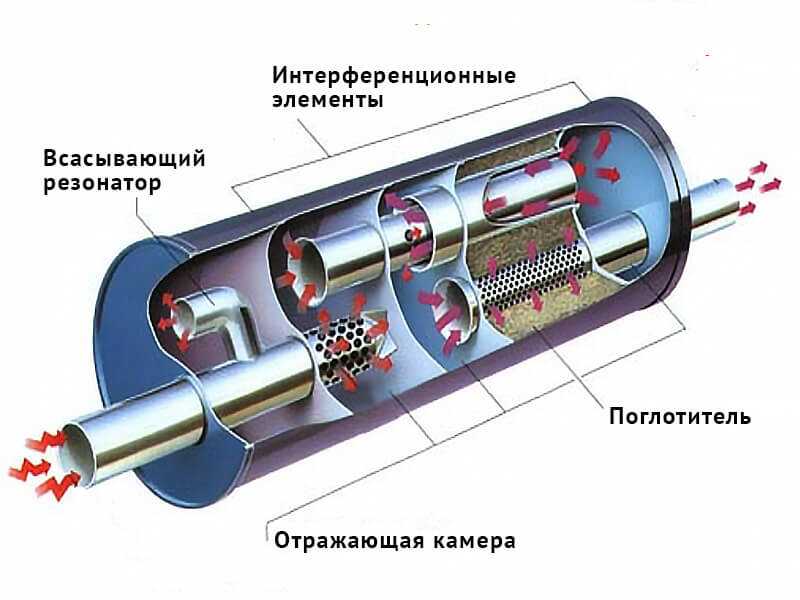

Камера – поглотитель, как я писал, сверху имеет перфорированную трубу (если простым языком просверленную множеством дырочек) и обложенной с ней рядом, мягким и пористым материалом поглотителем. В первую очередь поглощающим звуковые колебания.

Этим материалом может служить не горючее вещество:

  • Стекловала или прочая минеральная вата.
  • Металлическая стружка
  • Металлическая вата
  • Прочие пористые не горючие материалы

Таким образом, звук уходит в стекловату, оставляя там большую часть звуковой энергии. При поглощении мягки материал разогревается, но не горит из-за высокой устойчивости к возгоранию.

Нужно отметить, что глушителей в системе может быть и два! Например на каждые 3 — 4 цилиндра, с каждого бока силового агрегата.

Устройство прямоточного глушителя

Те автомобилисты, которые стремятся всяческими способами повысить мощность своего транспортного средства, устанавливают специальные прямоточные глушители.

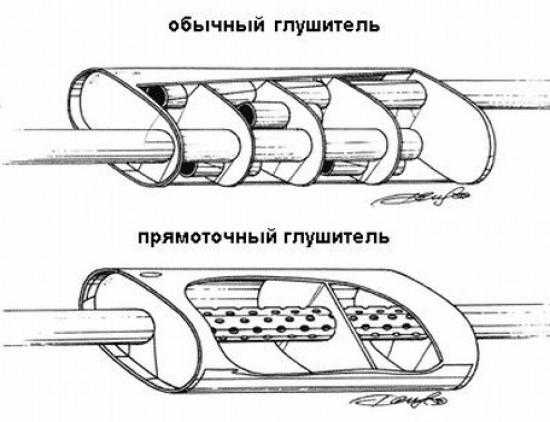

Особенность устройства прямоточного глушителя заключается в том, что он способен использовать энергию выходящих газов для увеличения мощности автомобиля. Со штатным глушителем такое невозможно.

Суть заключается в том, что выхлопные газы выходит из выпускного коллектора с меньшим сопротивлением. Благодаря этому двигатель тратить чуть меньше энергии, так как ему нужно тратить меньше энергии на преодоление давления. И именно эту разницу удается преобразовать в полезную мощность движения. Устройство прямоточного глушителя включает прямую трубу с перфорированной поверхностью, фактически заключенную во внешний кожух. Внутри содержится меньше разделителей и различных камер. Таким образом, отработанные газы проходят по прямой без особого сопротивления, но за счет перфорированной поверхности они свободно расширяются, так что особых проблем с выходом не возникает.

Шумопоглощение обеспечивается за счет специального внешнего кожуха с нанесенным поглощающим составом. Благодаря нему газы внутри не резонируют, и звук двигателя находится в пределах допустимых пределов. Для улучшения эффекта могут применяться несколько отдельных внешних сегментов.

Нередко различные системы глушителя разрабатываются непосредственно под конкретные модели автомобилей с учетом его особенностей и рабочих характеристик.

Глушитель — устройство для снижения шума от выходящих в атмосферу газов или воздуха из различных устройств.

В системах вентиляции используются шумоглушители для снижения передаваемого по вентиляционным каналам шума от вентиляционного оборудования.

Наиболее известны и распространены глушители шума выпуска двигателей внутреннего сгорания, в частности автомобильные глушители. Глушители выхлопа автомобильных двигателей были придуманы американским изобретателем Мильтоном Ривзом (англ.) русск. в 1897 году .

Прямоточный глушитель: особенности и конструкция

Прямоточный глушитель Magnus

Для повышения мощности автомобиля некоторые водители используют прямоточный вариант. Его преимуществом является то, что для повышения мощности машины он может использовать энергию выхлопных газов. Обычный глушитель на такое не способен.

Принцип работы заключается в том, что сопротивление при выхлопе продуктов сгорания топлива меньше чем обычно. Поэтому мощность двигателя, которая для этого расходуется, также имеет меньшее значение, а разница уходит на увеличение мощности движения авто.

Прямоточный глушитель в разрезе

Конструкция прямоточного агрегата — это прямая труба с сетчатой поверхностью, помещенная во внешний кожух. Она имеет меньше элементов для снижения шума и вибраций. Продукты сгорания идут без сопротивления по прямой, а сетчатая поверхность даёт им возможность свободно расширяться. Шум поглощается внешним кожухом — он обработан специальным звукоизолирующим веществом. Вследствие этого не происходит резонанса газов, и мы не слышим характерного рёва мотора. Для того чтобы улучшить характеристики такого устройства, можно использовать несколько отдельных внешних сегментов.

Виды автомобильных резонаторов

При выборе резонатора выхлопной системы необходимо знать, какие они бывают, и из каких материалов производятся. В настоящее время популярны автомобильные резонаторы, выполненные из алюминированной стали и нержавейки. Первые отличаются невысокой ценой, однако непродолжительным сроком службы. Их корпус выполнен из нетолстой стали, сверху покрытой алюминием для предотвращения коррозии. Однако такой антикоррозионный состав не отличается долговечностью. Поэтому не рекомендуем вам покупать выхлопной резонатор из алюминированной стали. Лучше купить автомобильный резонатор, выполненный из нержавейки. Этот материал обладает более гладкой поверхностью (то есть, создает минимум завихрений в системе), а также более устойчив при работе в условиях экстремальных температур.

О прямоточной системе

Любой автомобильный глушитель снижает мощность двигателя, создавая значительное сопротивление на пути потока дымовых газов. Такую цену приходится платить за комфорт и практически беззвучный выхлоп. Но для автомобилистов, занимающихся тюнингом своих «железных коней», существует альтернативный вариант – звукопоглотитель прямоточного типа.

Задача данного элемента – снизить потери мощности, продолжая поглощать звуковые колебания от работы двигателя. Прямоток является компромиссным решением, поскольку в угоду мощности он гасит шум не столь эффективно, как штатные элементы авто. Из чего состоит такой глушитель:

  • металлический корпус, оснащенный двумя патрубками;
  • внутри находится перфорированная прямая труба, соединяющая входное и выходное отверстие;
  • между корпусом и трубой заложен звукопоглощающий материал – каолиновая или базальтовая вата.

Статья в тему: Как сделать химчистку салона автомобиля своими руками?

Звуки, идущие по прямой трубе с отверстиями, частично поглощаются волокном, но другая часть беспрепятственно проходит наружу, ведь перегородки и резонансные камеры отсутствуют. Поэтому автомобили, оборудованные прямотоком, издают рокочущий звук, особенно при нажатии на педаль акселератора.

Высший уровень тюнинга – комбинированная система выхлопа с заслонкой, управляемой из салона автомобиля. С ее помощью поток газов можно переключать между двумя ветками: на первой стоит обычный эффективный глушитель, а на второй – прямоток. Это позволяет использовать мощь мотора только при необходимости, а в обычных условиях ездить по городу без лишнего «рева» из выхлопной трубы.

Зачем нужен прямоток и почему иногда его необходимо приглушить

Машина с выхлопом громче 96 ДБ не сможет пройти технический осмотр и не пересечёт границу – в Европе правила дорожного движения жёсткие, а полицейские неподкупные. Даже в автоспорте звук ограничивают. Не нравится попытка заглушить шумы от автомобилей только промоутерам Формулы-1. Они даже выступали против нового регламента перехода с восьмицилиндровых моторов на V6, опасаясь за престиж гонок.

Задумав приглушить прямоток своими руками, нужно ясно представлять себе принципы работы согласованного выпуска, и определить цель произведённого тюнинга автомобиля. Улучшение динамических характеристик происходит только за счёт установки нового «паука» – выпускного коллектора. Остальные компоненты выхлопной системы просто не должны создавать сопротивления газам и плохо влиять на результат.

При правильной настройке, резонансный выхлоп даёт увеличение крутящего момента на 3–9% у атмосферных, и больше чем 10% – у турбированных моторов. Но в серийных автомобилях повышение показателя наполнения цилиндров рабочей смесью при модернизации менее 2–3%.

Установка прямоточного глушителя на обычных стоковых машинах, нужна только как декоративная опция, для приятного тембра выхлопа. Главный критерий качества работы прямотока на серийной машине – благозвучность и бархатистый шум мотора, а не прирост мощности. Громче или тише будет орать автомобиль — на скоростных и динамических характеристиках это не отразится. В этом случае, когда возникает острая необходимость заглушить прямоток, можно сделать это не задумываясь о последствиях.

Изготовление глушителя своими руками – этап первый

Самодельный глушитель из трубы

Прежде чем начинать работу по изготовлению собственной модели глушителя, следует основательно подготовиться для того, чтобы не отвлекаться в разгар процесса. Всё, что потребуется можно найти практически в любом гараже. Основной элемент глушителя, который страдает больше всего – это его корпус (бачок). Толщина металла, который используется, слишком мала для того, чтобы выдержать многократные перегревы, вибрацию, воздействие влаги и продуктов горения.

Первым делом нужно найти материал для глушителя. Практика показывает, что самым удачным вариантом является корпус старого порошкового огнетушителя. Наиболее компактные модели представляют собой металлические колбы диаметром 100-150 мм, а вес корпуса не будет превышать 3 кг.

Корпус огнетушителя обладает следующими преимуществами:

  • габариты позволяют использовать его без изменения;
  • толстая сталь прослужит долго без разрушений, так как изначально корпус предназначен для работы под высоким давлением;
  • горловина огнетушителя в виде конуса имеет утолщённый металл и нуждается лишь в минимальной переделке.

Огнетушители имеют ограниченный срок хранения, после которого либо после использования, они списываются. Найти такой не составит труда. Углекислотные огнетушители для изготовления глушителей своими руками использовать нельзя, так как самая маленькая модель обладает весом 5 кг. Кроме корпуса необходимо два отрезка стальной бесшовной трубы диаметром около 30 мм. Длина отрезков подбирается в каждом конкретном случае отдельно.

Самодельный глушитель получится только в том случае если в гараже или мастерской имеются инструменты:

  • сварочный аппарат (лучше полуавтомат);
  • угловая шлифовальная машина (болгарка) с отрезным и зачистным дисками;
  • шкурка разной зернистости;
  • кисть для покраски;
  • сольвент или другой растворитель;
  • термостойкая краска (КО 811, КО 813 или их аналоги);
  • верстак с тисками;
  • средства индивидуальной защиты: маска сварщика, щиток для лица, сварочные и рабочие рукавицы, спецодежда, респиратор.

Почему и обо что бьет глушитель?

На форумах автолюбителей можно найти упоминания о следующих проблемах:

  • В районе глушителя появляется звук при отрицательной температуре воздуха или при езде на определенных передачах.
  • Появление громкого дребезжания после занижения посадки.
  • Изменяется звук глушителя на холостых оборотах.
  • Стучит глушитель периодически, во время торможения машины или если на задних сиденьях сидят пассажиры.
  • Выхлопная система гремит при езде по нервной дороге.

Во всех этих случаях есть множество возможных причин для возникновения звука. Только определив источник проблемы, можно приступать к ее решению. Так, зачастую глушитель бьет: по днищу, об кузов, об балку, по бензобаку, о подрамник.

Рассмотрим, что делать в каждом из этих случаев.

Признаки неисправности глушителя

Изменение звука выхлопа является четким признаком  возникших проблем. При этом  игнорировать такие проблемы крайне нежелательно, так как ремонт глушителя обычно целесообразен только на ранней стадии.

Обычно глушитель:

  • сечет;
  • пробит;
  • прогорает;
  • разрушился изнутри.
  • отваливается.

Когда глушитель сечет, это указывает на потерю герметичности (часто в местах соединений).  В этом случае звук стрекочущий.  Если пробит глушитель, звук выхлопа резкий, запах выхлопных газов в салоне чувствуется отчетливо.

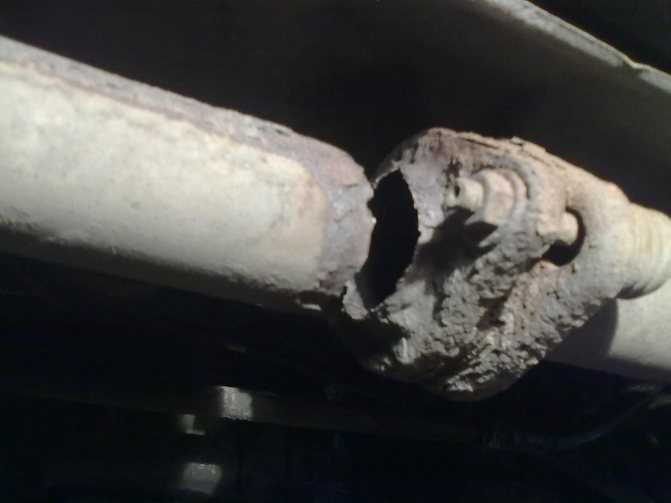

Если глушитель прогорел или насквозь прогнил, шум напоминает  звук работы прямотока. При этом дым будет выходить не из трубы, а где-то на поверхности самой банки. Если же глушитель отвалился, его корпус  попросту качается на подвесах, из выхлопной трубы дым не идет,  при запуске двигателя звук резкий, достаточно громкий.

Бывает и так, что визуально глушитель в порядке, однако нарушена его внутренняя структура. В этом случае можно услышать изменения звука выхлопа, газы выходят неравномерно,  тональность может меняться при езде по неровностям, когда банка качается (звук изменяется от звонкого до низкого).

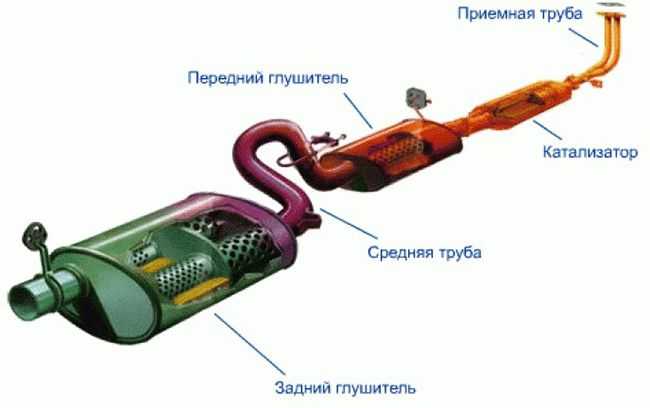

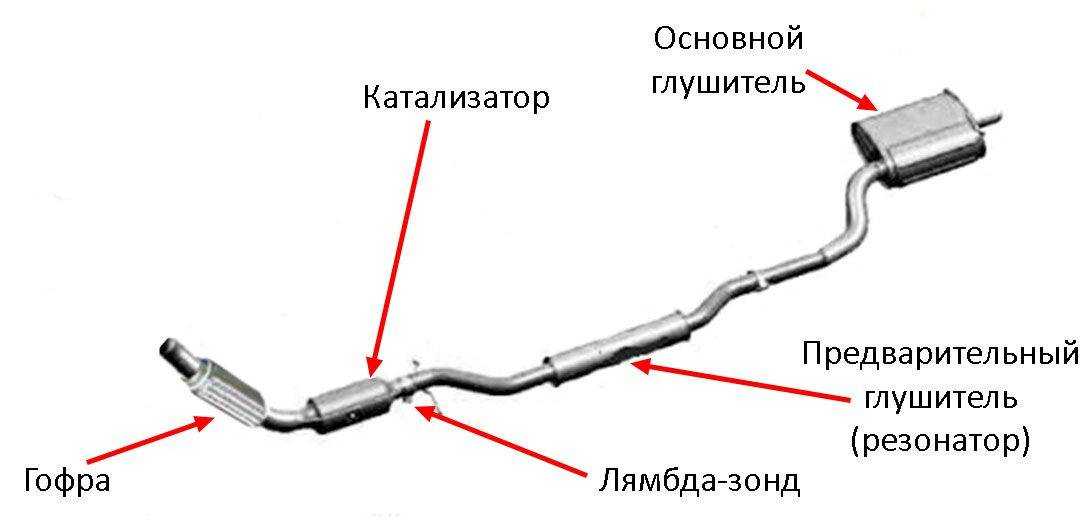

Основные элементы выхлопной системы

Конструкция выхлопной системы становится более сложной, но с каждой новой моделью машины она включает в себя все те же элементы.

Коллектор

Приемная труба является промежуточным звеном между двигателем машины и нейтрализатором (катализатором). Коллектор отвечает за вывод газов. Так как в этом случае идет очень сильная механическая и температурная нагрузка, которая может доходить до 1000 градусов, то к этой части глушителя предъявляются довольно строгие требования. Поэтому при изготовлении приемной трубы используют только самые лучшие сплавы чугуна и стали.

Также на этой детали иногда устанавливают вибро-компенсатор (гофру), благодаря которому вибрация двигателя гасится и не переходит дальше по выхлопной системе.

Нейтрализатор

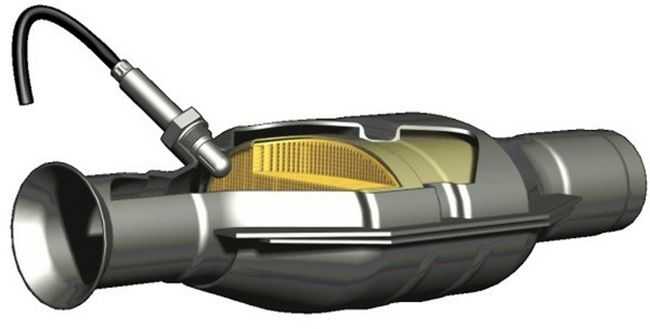

В каталитическом нейтрализаторе (или катализаторе) происходит «дожиг» несгоревших остатков топлива и переработка окиси углерода. Этот элемент выхлопной системы представляет собой специальную камеру или бачок, в котором расположен керамический или металлический элемент в виде сот. Благодаря этим сотам газовые смеси очищаются за счет химических реакций.

Сейчас производители начали изготавливать многосекционные нейтрализаторы, отвечающие всем международным стандартам, которые производят обработку большего спектра вредных веществ.

Передний глушитель (резонатор)

Резонатор – по сути, является одной из тех деталей, которые принято называть глушителями. Этот элемент выполняет функцию снижения шума, но никак не очистки выхлопных газов. Когда газы проходят через резонатор, создается много шума. Поэтому внутренняя «начинка» переднего глушителя представляет собой многочисленные решетки и отверстия, которые позволяют снизить скорость вырывающихся газов, а также вибрацию. По большому счету резонатор – это бак с перфорированной трубой.

Передние глушители бывают:

  • Активными. Такие глушители изготавливаются из специальных звукопоглощающих материалов, а их конструкция отличается простотой.
  • Реактивными. В глушителях этого типа используются комбинации из расширительных, а также резонаторных камер.

Не стоит путать резонатор с задним глушителем, так как их конструкция сильно отличается.

Задний глушитель

Когда мы говорим «глушитель» то чаще всего в виду имеется именно задняя часть выхлопной системы. Этот элемент производит окончательное поглощение шума, а также осуществляет завершающий вывод газов.

В отличие от резонатора, внутренняя «начинка» заднего глушителя неоднородна. Внутри него установлено несколько камер со специальными наполнителями. Благодаря пористой структуре, системе перегородок и воздуховодам удается не только избавиться от сильного шума, но снизить температуру в системе.

Говоря о снижении шума, нельзя обойти стороной другой тип системы, который снижает повышенный шум в выхлопной трубе.

Возможные неисправности, методы их устранения и варианты тюнинга

Конструкция выхлопной системы является идеальным вариантом для проведения тюнинга легкового автотранспортного средства, благодаря простате монтажа её составных частей и наличием большого ассортимента различных деталей. Самым частым вариантом тюнинга глушителя является установка так называемого прямоточного выхлопа, когда из системы убирается резонатор.

Наиболее частые неисправности выхлопной системы связаны с потерей герметичности деталей или их соединений, уплотнители в которых могут сильно износиться. Для замены уплотнительных элементов, необходимо приобрести ремонтный комплект выхлопной системы, и открутив крепёжные болты, поменять их на новые.

Сделанные из различных сплавов металла детали выхлопной системы, подвергаются значительному нагреву, резкому перепаду температур, и работают в условиях повышенных нагрузок, в результате чего подвержены сильному износу и прогаранию внутренних частей. Определить данные поломки позволит громкий шум работающего мотора и визуальная диагностика выхлопной системы, после проведения которой, повреждённую деталь конструкции необходимо либо заменить на новую, в случае внутренних неисправностей, либо отремонтировать её корпус с помощью электро/газосварки.

В современных автомобилях работа силового агрегата контролируется блоком управления, который получает определённые сигналы от многочисленных датчиков, расположенных на всех его конструктивных узлах. В конструкции выхлопной системы расположен датчик, именуемый лямбда-зондом, замеряющий количество токсичных веществ в отработанных газах. Его неисправность или некорректную работу способен выявить только диагностический стенд, после чего датчик необходимо заменить.

Установка дополнительного резонатора

Резонатор должен рассеивать низкочастотные звуки. При глухом шуме это действие позволит еще раз гасить звуки, что делает работу машины довольно тихой.

Еще один резонатор монтируют между базовым резонатором и глушителем. Устанавливается он на тот участок, где находился базовый резонатор. Этот новый резонатор должен иметь звукопоглощающий материал. Им должно быть заполнено его внутреннее пространства.

Два резонатора

Максимально уменьшить звук работающей машины можно при помощи монтирования добавочного конечного глушителя. Данный вид устройства для глушения шума представляет собой специфическую банку, которую пересекает труба с отверстиями, а вся остальная территория механизма для уменьшения звуков насыщена термостабильным звуконепроницаемым волокном, которое зафиксировано мелкой сеткой. Данная система снижения интенсивности волны звука именуется поглотителем.

Областью монтирования еще одного глушителя должна быть территория, которая находится между катализатором и штатным глушителем. Чтобы зафиксировать еще одно устройство для уменьшения звука, вырежьте фрагмент трубы необходимой величины между базовым глушителем и катализатором. Приспособьте глушитель к резонатору, применяя прочные хомутные крепления в комбинации с листовым асбестом, чтобы создать непроницаемые для газа стенки стыка. Герметизацию нужно провести очень добротно – пропущенная щель приведёт к большому шуму.

Вследствие этих действий при перемещении волн звука сквозь установленный глушитель, он вбирается пористым веществом, что поспособствует понижению шума от работающей машины. Волна звука, достигая пористого вещества, провоцирует колебания между разными волокнами и, появляясь при этом трении, трансформируется в тепловую энергию. Следовательно, колебания звука преобразовываются в тепло. Существенным плюсом подобного устройства снижения шума состоит в том, что увеличивать протяжённость выхлопной системы не требуется.

Устройство выхлопной системы

Технология создания и монтирования добавочного резонатора:

  1. Создание корпуса (бочки) из фрагмента стальной трубы. У нее должны быть тонкие стенки. Также можно использовать две половинки листовую стали;
  2. Создание в определенной области трубы выхлопного устройства за базовым резонатором дыр;
  3. Сочетание половин корпуса на трубе с дырами. Затем их обваривают;
  4. Помещение в полое пространство новосозданного корпуса минеральной ваты на основе базальта;
  5. Заваривание торцов резонатора;
  6. Приспособление системы зажигания и доставки топлива. Это необходимо сделать из-за трансформаций в выхлопной трубе.

По завершению всех производственных операций сварные швы обязательно зачищаются, а деталь, которую изготовили необходимо покрасить краской. Ее нужно выбирать весьма тщательно. Она должна быть очень стойкой к колебаниям температур.

После монтажа добавочного резонатора следует протестировать систему зажигания и поступление топлива. Нужно осознавать, что все трансформации системы выхлопа подействует на двигатель. Очень досадно будет, если уменьшив громкость работающего мотора Вы будете вынуждены увеличить траты топлива или уменьшиться мощность машины. Выбрав способ при помощи которого Вы создадите бесшумный глушитель, учтите сопутствующие ему трудности. Особенно необходимо знать, что абсолютно все методы производства бесшумной системы выхлопа увеличивают тяжесть механизма.

Поэтому владелец машины обязательно должен усилить кронштейны и амортизаторы из резины. Постоянно помните об перемены равновесия прибывающего воздуха и выхлопных газов в двигатель. Проведя усовершенствование устройство выхлопа не забудьте о необходимости тщательного тестирования возможностей двигателя при различных скоростях. Также стоит провести добавочные налаживания устройства поступления топлива и разделения воздуха.

Как понизить шум выхлопа

Звуковая волна способна перемещаться в пространстве значительно быстрее газов, поэтому в конструкции глушителя огромное значение имеет его схема шумоподавления. Физические колебания от звуковых волн передаются на стенки выхлопной системы, а ее конструкция выполнена таким образом, что она преобразует звуковую волну в тепловую энергию, которую выхлопная труба, как радиатор, отдает атмосфере.

Снижение уровня шума глушителя невозможно добиться без создания некоего сопротивления отработанным газам, вследствие чего часть мощности двигателя, довольно незначительная, расходуется на преодоление это сопротивления. Чтобы минимизировать потери мощности, к которым неизбежно приводит шумоподавление, разработан прямоточный глушитель.

Он имеет минимум перегородок, не так сильно противодействует прохождению выхлопных газов и снижению их скорости, поэтому и звучит он совсем по-другому.

Преимущества тюнинга в RamFlow

Автосервис «РамФлоу» осуществляет профессиональный тюнинг выхлопных систем в Москве. К услугам клиентов:

  • разработка индивидуальных решений. Мы работаем с автомобилями любых марок и моделей: от Renault Logan до Lamborghini Gallardo. Опытные мастера разработают проект в соответствии с пожеланиями владельца;
  • собственный производственный цех. При необходимости мастера изготовят индивидуальную деталь из лучшей марки титана или стали. Также тюнинг-ателье располагает аргоновой сваркой, трубогибами и другим профессиональным оборудованием;
  • огромный склад деталей. Нет необходимости ждать, когда придёт заказанная автозапчасть. Мы являемся официальным дилером RudEx, Buzzer, Fox и других производителей с мировым именем;
  • официальная гарантия. Мы полностью уверены в квалификации и опыте мастеров. Гарантия может быть как на 1 год, так и пожизненной. Всё зависит от конкретных работ и используемых деталей;
  • демократичная стоимость. Цена максимально прозрачна и рассчитывается заранее. Вы сможете быть уверены в каждом пункте стоимости.

Если вы хотите провести тюнинг выпускной системы, то специалисты «РамФлоу» выполнят работы максимально грамотно, в кратчайшие сроки и по разумной стоимости. Остались вопросы? Свяжитесь с тюнинг-ателье по телефону +7 (495) 142-0967, и мы с удовольствием на них ответим.

Устройство глушителя (схема)

Частично устройство глушителя было уже рассмотрено, теперь больше углубимся в тему.

Вы уже, наверное, поняли, что отличительных особенностей у глушителей много, нет устройств с одинаковой конструкцией, каждый производитель вносить свои новшества, чтобы улучшить конструкцию своего детища.

Основная цель – максимально уменьшить звук без потери мощности двигателя.

В обычном серийном автомобиле глушитель забирает от 5 до 7 % мощности. Чтобы добиться абсолютной тишины, нужно либо наращивать, либо устанавливать дополнительное устройство с резонатором, а это заберет еще от 5 до 7 % мощности. В сумме получается 10 – 15 %, которые никто терять не хочет.

Т.е. оказывается не так просто сделать идеальный глушитель, чтобы и шума было мало и мощность не терялась.

В большей мере на конструкцию изделия влияют:

  1. Объем двигателя;
  2. Тюнинговый или обычный мотор установлен;
  3. Марка автомобиля и его назначение (спортивный или обычный);
  4. Кто производитель.

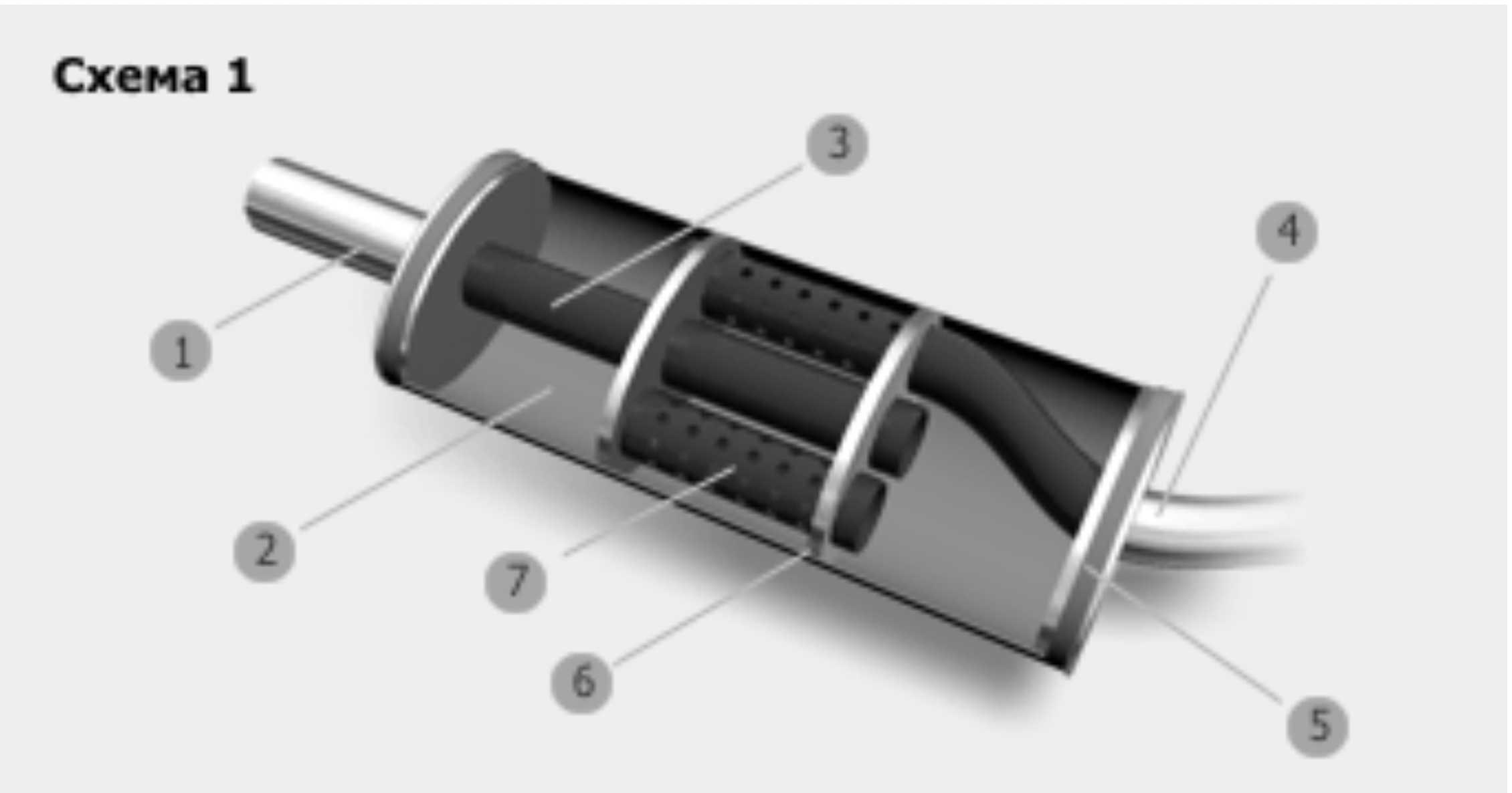

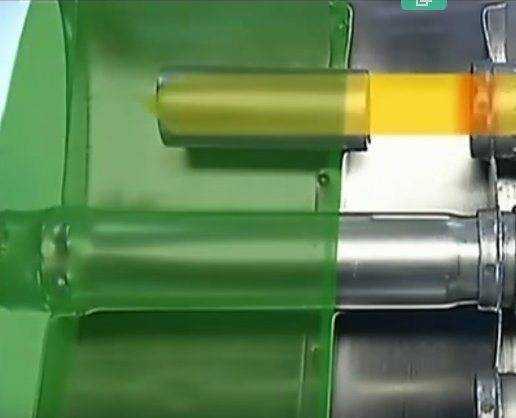

Классический глушитель у большинства автомобилей состоит из:

  1. Входной и выходной труб;
  2. Внутренних труб;
  3. От двух и более расширительных камер;
  4. Внутренних перегородок;
  5. Резонатора Гельмгольца.

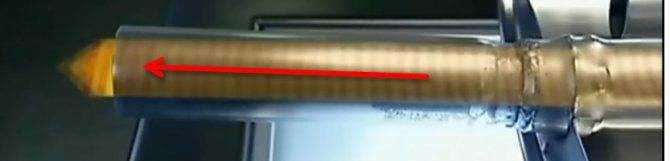

Звук, попадающий во внутрь устройства через входную трубу, отражается от стенок и проделывает путь более 1 км постоянно ослабевая.

Резонатор же служит для того, чтобы ослабить самую мощную составляющую звуковой волны, с которой не справляется обычный лабиринт.

Камеры в глушителе имею разный размер потому что длина звуковых волн тоже разная.

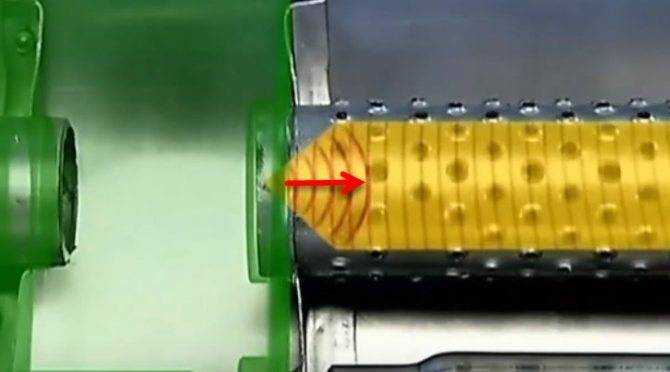

Входная труба, как правило, имеет дырочки и считается рассеивающей, так как попадая в нее звук частично рассеивается в первой камере.

Волны хаотичное перемещаются в пространстве отражаясь от стенок и постоянно теряют энергию. Это происходит за счет силы трения о молекулы воздуха.

Чем большая часть волны остается в первой камере, тем больше происходит ослабевание волны.

Оставшиеся волны проходя во вторую рассеивающую камеру при этом им не просто перейти из узкой трубы в открытое пространство так как по закону акустики звуковая волна как бы сталкивается со стеной из воздуха.

Часть волны не в состоянии попасть во вторую камеру и отражается назад от границы раздела сред и частично поглощает встречный поток.

Те же волны, которые смогли попасть во вторую камеру, беспорядочно отражаются от стенок поглощая друг друга и теряют энергию при трении о воздух.

Но главная составляющая звуковой волны проходит дальше и попадает в резонатор Гельмгольца.

Звуковой волне снова приходится выходить из узкого пространства в свободную камеру, и она как бы давит на воздух в резонаторе создавая воздушные колебания.

Таким образом создается обратная звуковая волна, имеющая ту же частоту, что и исходная. Они сталкиваются и разрушают друг друга.

Часть волн, оставшихся во второй камере, попадает в еще одну трубу и переправляются в третью камеру.

Там снова происходит потеря звука на трении об воздух, и лишь после этого ослабленная волна попадет в выходную трубу, а оттуда наружу.

Отличия современных систем.

Система выхлопа

Как было сказано выше, выхлопная совокупность транспортного средства, оснащенного дизельным двигателем имеет свои особенности. Основным отличает выходной совокупности на дизеле является наличие сажевого фильтра. Данный фильтрующий элемент, как становится понятно из названия, снижает показатель сажи в составе отработанной смеси перед ее отправкой в атмосферу. В некоторых выходных совокупностях, фильтрующий элемент напрямую соединяется с катализатором. Такая конструкция выходной совокупности зарекомендовала себя как наиболее совершенная и экологичная. Количество систем, контролирующих уровень экологии транспортного средства постоянно увеличиваются.

В составе автомобилей нового поколения, существуют следующие системы, обеспечивающие снижение уровня токсичности сгоревшей смеси: совокупность охлаждения картера, система обратной циркуляции сгоревших газов, система обнаружение паров топливной смеси.

Анализатор кислорода, передает электронному блоку управления двигателем показания воздушного потока в отработанной смеси. Благодаря полученным сигналам, совокупность, контролирующая работу двигателя, производит формирование оптимальной смеси топлива и воздуха. Несмотря на то что анализатор кислорода входит в состав выходной совокупности, основной его задачей остается поддержание правильной работы двигательной системы.

В составе современного транспортного средства как правило находятся несколько  анализатора. Один из них находиться перед катализатором, второй размещается сразу после него. Помимо указанных конроллеров, в системы выхода отработанной смеси, как правило, монтируются следующие анализаторы: датчик определения температуры отработанных газов, анализатор оксидов азота. Каждый из анализаторов, расположенных в составе выходной совокупности, принимает участие в формировании топливовоздушной смеси и выполняет важную функцию в ходе эксплуатации транспортного средства.

Устройство системы

Глушитель, наиболее известный элемент системы выхода отработанной смеси. Данное устройство отвечает за снижение уровня шума при эксплуатации транспортного средства. Сам глушащий элемент включает в себя несколько составляющих: устройство предварительного снижения шума (резонатор) и элемент основного подавления шума. Небольшая совокупность постоянно изменяет направление движения газов, что приводит к уменьшению шума при выходе смеси.

Подробнее об устройстве глушителя и резонатора

Если честно, то сейчас нет одинакового строения глушителя, каждый производитель ищет свое решение и способы производства. Но почему так?

Это достаточно сложный цикл, ведь глушитель должен поглощать звук, но и не лишать двигатель мощности. Как заверяют производители, машину можно сделать практически бесшумной, установив еще один резонатор и нарастив объем глушителя — вот только мощности от двигателя будет «отжираться» значительно. Если штатный вариант отнимает от 5 до 7%, то установка новых резонаторов увеличит этот показатель до 10 – 15%! А оно нам нужно? Вот и химичат производители над идеальной формой, чтобы слышен был только «шелест» силового агрегата, да и мощность была на уровне.

Какой резонатор в разрезе – если представить его разрез, то это несколько перфорированных труб внутри металлического корпуса, они находятся не на одном уровне, а как бы параллельны. Поток «отработки» — попадает в резонатор, где встречается сначала со стенками, теряя свое давление и часть звука. Происходит это так, волна ударяется о стенку и возникает ответная волна, которая встречается с вновь поступившими газами – то есть энергия гасит сама себя. Затем в параллельную трубу поток проходит в другую камеру, там также встречается со стенкой, опять теряя часть энергии. Внизу этой камеры есть третья труба, по которой газы поступают уже до глушителя. Таким образом, на уровне резонатора, гасятся 30 – 40% давления газа и его звука (в основном низкие тона). Но почему не все? Если сделать резонатор больше он попросту не поместится под машиной в середине — будет слишком большой объем, который также скрадет мощность двигателя.

Глушитель – находится сзади, где больше всего места. Он самый крупный из всех частей, по сути он мало чем отличается устройством от резонатора (также есть камеры и «глухие» стенки), только объемами. Еще одно отличие здесь встречается камера с так называемым поглотителем – из перфорированной трубы газы и звук проходят в поглотитель, оставляя там большую часть энергии и звука.
