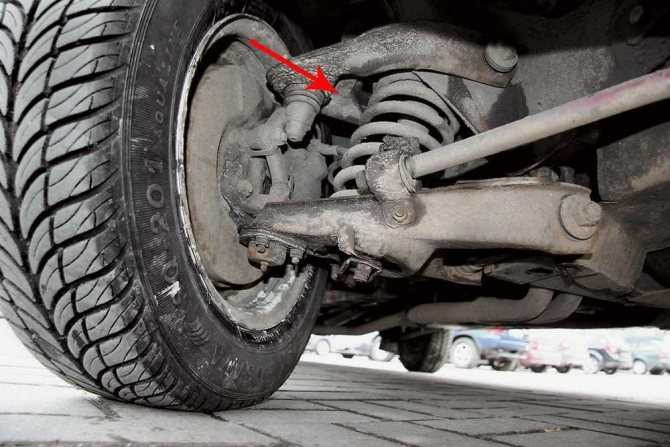

Устройство шаровой опоры, как она работает и где находится в автомобиле

Способы проверки исправности шаровой опоры

Как проверить шаровую опору без подъемника?

Многих водителей интересует вопрос, как проверить шаровую опору без подъемника или эстакады? Диагностика производится следующим образом.

Установив и закрепив автомобиль на площадке с твердым покрытием, поднять домкратом и снять колесо. Подставить под нижний рычаг деревянную или металлическую подставку и опустить автомобиль. Эти действия необходимы для сжатия пружины подвески. Перемещая руками цапфу сверху вниз, легко определить наличие или отсутствие люфта в шаровой опоре. Визуально определить состояние пыльника на предмет целостности.

Проверка шаровой опоры с помощью подъемника (эстакады)

Проверить состояние шаровой опоры на эстакаде или смотровой яме достаточно просто. Пружины подвески сжаты под тяжестью автомобиля. Достаточно установить монтировку, между цапфой и рычагом произведя несколько резких нажимов. Наличие люфта пальца будет указывать на неисправность опоры.

Вертикальный люфт при разжатой пружине определить достаточно сложно, особенно на тяжелых внедорожниках, как правило, имеющих многорычажную подвеску. Поэтому при диагностике на автомобильном подъемнике следует сжать пружину гидравлической стойкой, установленной под нижний рычаг, и для проверки узла воспользоваться монтировкой.

Проверка шаровой опоры с демонтажем и разборкой

Для проверки технического состояния снятой с автомобиля шаровой опоры достаточно повернуть ее набок. Если в этом состоянии верхний конец пальца под своей тяжестью опустился вниз, то ресурс опоры практически выработан и скоро появится люфт. Такую опору лучше сразу заменить.

Разборные шаровые опоры давно утратили свою актуальность, и даже если в наследство достался старенький Москвич или Вазовская копейка, вряд ли удастся найти запасные детали для шаровой опоры. Проще установить более современные неразборные узлы.

Способы продления срока эксплуатации

Самое уязвимая часть — пыльник, поэтому для продления срока службы ему уделяют больше всего внимания. Мастера рекомендуют почаще его осматривать, особенно при езде в сложных условиях. При малейших признаках повреждения – менять. Заменить пыльник значительно проще, дешевле, чем всю шаровую опору.

В обслуживаемых моделях шарниров, для добавления смазочного материала, в изделии предусмотрено отверстие с резьбой, в которое вкручивается пресс-масленка. Для добавки масла используется специальный шприц. Для удобства обслуживания все работы проводят на подъемнике, смотровой яме.

Объем смазки не должен быть чрезмерным, иначе может разорваться защитный кожух опоры. Достаточно 2-3 качка рукояткой шприца. Вещество можно применять любое, но лучше выбрать водоотталкивающее, термостойкое, типа «Шрус».

В случае необслуживаемого шарнирного механизма, отсутствие специальной смазки, пресс шприца, отсрочить замену узла можно с помощью обычного моторного масла. Для этого его набирают в пластмассовый медицинский шприц с иглой, прокалывают резину колпака и вводят 2-3 кубика. Мера временная, но позволяет эксплуатировать транспорт до момента полноценного ремонта на СТО.

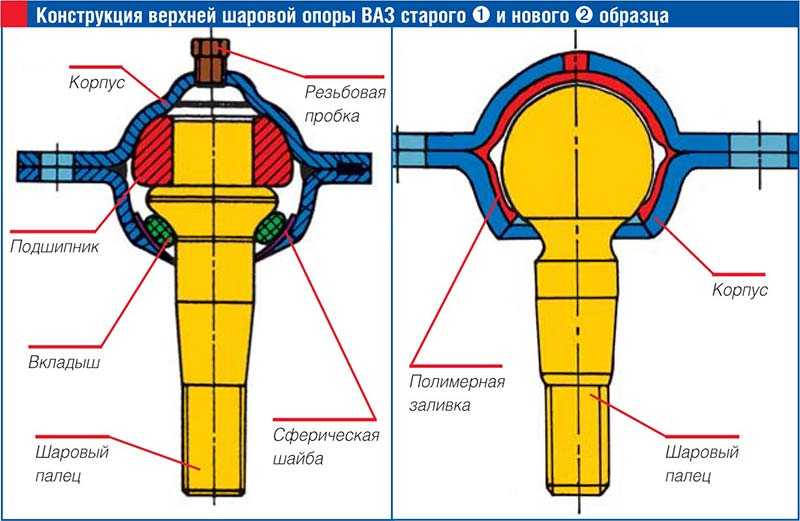

Классическая конструкция шаровых

Стандартное устройство шаровой опоры предполагает наличие основных составных частей:

металлический корпус;
палец с шаровой головкой;
поджимная пружина;
гофрированный прорезиненный пыльник.

Внутрь на заводе-изготовителе набивали достаточное количество смазочного материала. Качественной смазки хватало на длительный пробег. При каждом ТО механики должны проверять сохранность пыльника и качество/объем смазочного материала, а по необходимости с помощью масленки нужное количество допрессовывается. В поздних моделях часть металлических изделий заменена была на пластиковые аналоги. Также внутри теперь не находятся пружины (от них избавились за ненадобностью). Сферическая головка пальца теперь обкатывается в полусфере из вкладышей. В современных моделях последние изготавливают уже не из пластика, а более выносливого и прочного нейлона. Производители стали выпускать два типа шаровых, поэтому опоры бывают обслуживаемые и необслуживаемые. На большинстве новых машин находится второй тип узла. В нем отсутствует возможность разборки и встроена масленка для добавки смазки. Иногда встречаются промежуточные типы, относящиеся к неразборным вариантам конструкции, но обладающие масленкой.

Неисправности и обслуживание подвески

Сразу же оговоримся: согласно российским правовым нормам, ни одна неисправность подвески не отнесена к «Перечню…» неисправностей, с которыми запрещается движение. И это спорный момент.

Представим, что амортизатор подвески (передней или задней) не работает. Такое явление означает, что проезд каждой неровности будет сопряжен с перспективой раскачки кузова и потерей управляемости автомобиля. А что можно сказать о вконец разболтавшейся и пришедшей в негодность шаровой опоре передней подвески?

Результат неисправности детали — «вылетела шаровая» — грозит серьезным ДТП. Лопнувший упругий элемент подвески (чаще всего пружина) приводит к возникновению крена кузова и подчас абсолютной невозможности продолжать движение.

Описанные выше неисправности – это уже конечные, наиболее одиозные неисправности подвески автомобиля. Но, несмотря на их крайне негативное влияние на безопасность движения, эксплуатация транспортного средства с такими проблемами не запрещается.

Большую роль в обслуживании подвески играет контроль за состоянием автомобиля в процессе движения. Скрипы, шумы и стуки в подвеске должны насторожить и убедить водителя в необходимости сервисного обслуживания. А длительная эксплуатация автомобиля вынудит его применить радикальный метод – «поменять подвеску по кругу», то есть заменить практически все детали и передней, и задней подвески.

Те детали, механизмы и узлы, которые соединяют колеса с корпусом автомашины, называются подвеской. Надо ли говорить, что за долгое время развития и совершенствования автомобиля было изобретено и применено на практике большое количество различных способов соединения колес с корпусом. Все эти виды подвесок автомобилей различаются по виду связи между колесами, по используемому амортизирующему элементу и т.д. У каждой из них свои достоинства и недостатки, их лучше знать, чтобы полностью реализовать возможности своего авто.

Самостоятельная диагностика шаровой опоры

Чтобы узнать, в каком состоянии находится шаровая опора необходимо:

Вариант первый. Поднимите колесо с помощью домкрата. Далее схватите его обеими руками за низ и верх, а затем как можно сильнее пошатайте его, чтобы почувствовать, есть ли люфт либо выработка в соединениях.
Вариант второй. Данный метод является более точным. Возьмите монтировку или кусок толстой проволоки и залезьте под транспортное средство. Затем установите прут посередине нижнего рычага и края опоры, после чего оттяните вверх. Существенный ход монтировки либо прута будет свидетельствовать о наличии люфта.
Вариант третий. Если предыдущие варианты вам не помогли либо не подошли, сделайте следующее. Полностью снимите шаровую опору и внимательно осмотрите, нет ли на ней повреждений и дефектов. Далее зажмите опору в тисках, а затем проверьте ридиальный и осевой люфт шарового пальца. Если он (палец) перемещается без усилий, это явный признак неисправности, при котором необходимо заменить шаровую опору. Этот метод наиболее точный из всех описанных, однако и наиболее трудоемкий. Специалисты рекомендуют использовать именно его.

Последовательность действий при самостоятельной диагностике

Процесс осмотра и диагностики достаточно прост и состоит из следующих этапов:

Помещаем Nissan Almera на смотровую яму (дорожную эстакаду), принимаем все необходимые меры по безопасности. Задний ряд колес фиксируем противооткатными башмаками, выжимаем рычаг стояночного тормоза;
Помощник многократно нажимает на левое (правое) переднее крыло автомобиля, владелец внизу идентифицирует источник поломки;
Если первый (дедовский) способ не дал положительных результатов, то переходим ко второму: «на слух». Монтировкой поочередно проверяем рычаги, тяги, ступицу, поворотный кулак. В исправном состоянии люфта, скрипов, стуков не должно быть.

Производитель в руководстве по эксплуатации указывает на допустимый люфт в диапазоне 0.8 мм. На практике, без наличия цифрового оборудования, определить зазор невозможно. Специальное оснащение имеется в стационарных СТО.

Параллельно с диагностикой элементов подвески Nissan Almera, проверяем состояние амортизаторов, пружин, сайлентблоков, наконечников рулевых тяг. При наличии признаков износа, деформации заменяем новыми. Использование дефектных деталей небезопасно.

Зачем нужна шаровая опора

Шаровая опора – это, конструктивно, не что иное, как шарнир, которым ступица колеса крепится к рычагу подвески. Главная ее задача – давать колесам свободу перемещения в горизонтальной плоскости и исключать – в вертикальной. Вообще, шаровые шарниры используются далеко не только в опорах ступиц – их можно встретить и в развальных рычагах, и в рулевой трапеции, и даже в креплении газовых упоров капота.

Но до определенного времени вместо подвижных шаровых шарниров на поворотных колесах использовали шкворневый шарнир – тяжелый, требующий периодической смазки, а главное – обеспечивающий колесу только свободу поворота по одной оси, что негативно сказывалось на управляемости.

Конструкторы понимали, что шаровая опора будет принимать каждый удар от дороги, потому работа на износ станет колоссальной. Делать деталь с особо прочным алмазным напылением смысла не было, потому ее сознательно превратили почти в расходник. С тем, чтобы в случае чего, можно было без проблем, отвернув пару болтов и гайку, заменить новой.

Что выходит из строя

Конструкция шаровой опоры достаточно прочная, может ходить долгие тысячи километров. Однако со временем изнашивается полимерный вкладыш. Это единственное уязвимое место. Именно он принимает на себя, основную нагрузку от неровных дорог.

Усугубляет ситуацию порванный пыльник, когда он рвется — внутрь поступает грязь, пыль, песок и т.д. Все это начинает работать как «наждачная бумага», металлический шар (пальца), начинает стирать полимерную вставку.

То есть износу подвергаются всего два основных части – вставка из полимера и резиновый (силиконовый) пыльник – именно их и нужно восстановить.

Хочется отметить, что в совсем запущенных моментах, когда вкладыш стерся до основания, страдает и сам «металлический шар» ведь он начинает тереться об металл стенок корпуса. Но это совсем запущенный случай.

Способы крепления

Основные отличия между современными сферическими шарнирами заключаются не столько в конструкции, сколько в способах крепления. Это связано с затратами трудоемкости при обслуживании, замене. Наиболее оптимальным вариантом, приемлемым для автовладельца, принято считать фиксацию корпуса шарнира к рычагу подвески за счет резьбового или заклепочного соединения. Способ позволяет при необходимости быстро демонтировать изношенный узел.

Позже от подобного способа производители стали отказываться в пользу интеграции рычага в подвеску. Данная конструкция имела недостаток, так как приходилось менять рычаг в сборе, даже если он не изношен. Преимущество заключалось в облегчении конструкции. Хотя есть мнение, что подобную систему пролоббировали маркетологи в угоду увеличения прибыли от продажи запчастей, ведь требуется менять рычаг в сборе. Некоторые автопроизводители пошли на компромисс и отказались от жесткой фиксации к рычагу. Альтернативой выступило стопорное кольцо. Опору лишь впрессовывали в рычаг. Примерами служат автомобили Jeep Patriot либо Opel Zafira C. В таком случае для замены потребуется пресс или иной тип силового воздействия.

Зачем нужна шаровая опора

Как продлить срок службы шаровым опорам

Не всегда, производители опор закладывают достаточно смазки в корпус шаровой. Со временем эта смазка вымывается, если есть повреждения пыльника или происходит обычный износ во время эксплуатации, из-за нехватки смазывающего материала.

Чтобы продлить срок эксплуатации шарового шарнира, это касается и рулевых наконечников, нужно добавить небольшую порцию свежей смазки. В некоторых конструкциях шаровых предусмотрено отверстие, внизу корпуса. Оно обычно закрыто болтом-заглушкой. Оно нужно не только для диагностики состояния износа вкладыша и шара шарнира, а также для ее обслуживания.

Отворачиваем болт-заглушку. Вместо него вкручиваем масленку диаметром 6 мм. В разных моделях автомобилей, в силу конструктивных особенностей шарниров, диаметр масленок может быть разным, а в некоторых их нет.

Берем шприц пресс-масленку, закладывает в него смазку, рекомендуется использовать смазку «Шрус», она более термостойкая и водоотталкивающая. Наставляем шприц на тавотницу и «набиваем» смазывающий материал в корпус шарового шарнира. Как это правильно сделать, на примере ВАЗ 2106, показано в видео ниже. Добавлять смазки нужно не много, чтобы пыльник опоры «не надулся» сильно, рукой прощупываете его, что в нем было свободное место для его рабочего хода. В противном случае при езде он разорвется.

Как смазать шприцом-прессом нижнюю шаровую опору:

Если уже появились скрипы, а под рукой нет специального пресс-шприца с масленкой, то продлить срок службы можно, сделав «укол» в шаровую. Берется пяти кубовый медицинский шприц, главное, чтобы игла была тонкой, набирается в него моторное масло, и прокалывается пыльник опоры. В него через шприц заливается небольшое количество моторного масла, как и ранее, прощупываем его рукой на предмет наполнения. Два кубика вполне достаточно, чтобы оживить шаровую опору. После этого, следует несколько раз покачать машину за крыло, с той стороны, где делали укол, чтобы смазка проникла в объем шара и вкладыша.

Зависимая подвеска. Типы, особенности конструкции

Всего на автотранспорте применяется два вида подвески – зависимая и независимая. На данный момент такой тип подвески, как зависимая — считается вроде и устаревшей, однако применяется она еще достаточно широко на грузовых авто, полноразмерных рамных внедорожниках и обычных легковых авто. Такое применение на транспорте зависимая подвеска получила из-за простоты и надежности конструкции.

Рессорная подвеска

Основным элементом данной подвески является рессора. Состоит она из пакета листов пружинистой стали, немного загнутой в дугу. Причем этот пакет зачастую имеет пирамидальную форму. Своими концами рессора крепится к раме авто, а к ее центральной части крепится ось. На авто применяется по две рессоры, установленные ближе к колесам. Эти рессоры, благодаря пружинистой стали воспринимают на себя неровности дороги, позволяя перемещаться колесу относительно кузова.

Задняя зависимая подвеска переднеприводного автомобиля

Однако в этом есть и негативное качество – работа рессоры сопровождается инерционными колебательными движениями. То есть, при восприятии неровности дороги рессора получает энергию, которая приводит к ее колебательным движениям. И хоть со временем амплитуда колебаний будет снижаться, пока не затухнет, но они будут передаваться на раму. Автомобиль будет раскачиваться даже по ровной дороге после прохождения неровности.

Чтобы значительно сократить время колебания рессоры, в конструкцию подвески включены амортизаторы, которые и поглощают колебательную энергию. Если по-простому, то амортизатор останавливает рессору после неровности, не давая ей раскачивать авто.

Пружинная подвеска

Существует еще один тип зависимой подвески – пружинная. В этой подвеске вместо рессор применяются винтовые пружины. Они более удобны в применении, поскольку обладают значительно меньшими габаритами.

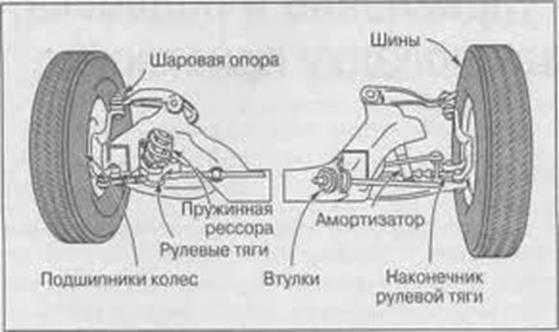

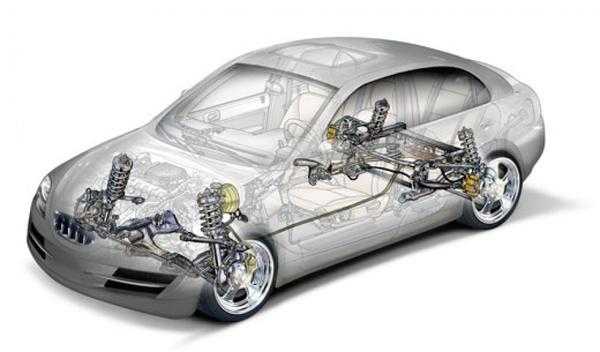

Принцип работы ходовой части

И так, настало время поговорить о том, как работает ходовая часть автомобиля.

Чтобы авто не перевернулось, попав в яму колесом, и существует подвеска. Колесо опустится вниз, растянув амортизатор, прикрепленный к подвеске, а когда выйдет из ямы, амортизатор вернется в прежнее место и будет там находиться в процессе небольших колебаний.

Колеса с одной стороны присоединены к подвеске наглухо, а с другой стороны – нет, и в случае небольших колебаний дороги автомобиль идет ровно. Взаимодействие подвески с остальными частями этому способствует.

Поскольку ходовая часть является оболочкой, держащей авто на ходу, то каждому водителю важно прислушиваться к звукам своего автомобиля, а именно, к скрипам и стукам. Таким образом, вы сможете вовремя обнаружить неисправность и устранить ее на СТО

Устройство

Технический прогресс привел к появлению изменений в первоначальном устройстве шаровых опор, хотя они не носили принципиального характера. На смену штампованным половинкам корпуса, соединенным точечной сваркой, пришли опоры литые и разборные — с резьбовой крышкой, необслуживаемые и обслуживаемые — с пресс-масленками. Эти усовершенствования были оправданы и полезны. Сегодня конструкция самой распространенной необслуживаемой шаровой опоры состоит из: корпуса со сферической выемкой и пальца с шаром на одном конце и резьбой на другом. Пыльник, надетый на палец, предотвращает попадание влаги и грязи в заполненный специальной густой смазкой корпус.

Главная функция шаровой опоры: обеспечить во время вертикального перемещения колеса его фиксированное положение в горизонтальной плоскости. Шаровой палец может вращаться в корпусе, раскачиваясь при этом на небольшие углы. То есть, в плоскости своего крепления шаровая опора обеспечивает одновременные вращательные и линейные (ограниченные) перемещения пальца.

Все детали шаровой опоры изготавливаются, как правило, из стали. Для снижения трения соприкасающихся рабочих поверхностей, сферическое углубление корпуса покрывают пластмассой или другим полимерным материалом. Однако, существуют шаровые опоры, в конструкцию которых не входит полимерное покрытие между корпусом и пальцем. Это касается, прежде всего, устаревших отечественных автомобилей. Это модели комплектовались разборными шаровыми опорами, в которых люфты устранялись подтяжкой крышки.

Существует два способа крепления шаровой опоры. В первом случае, она крепится болтами к рычагу. Во втором – запрессовывается в него. При выходе закрепленной болтами шаровой опоры из строя, ее можно заменить отдельным узлом. Для этого достаточно просто купить и установить его, привернув болтами к рычагу. Во втором случае – придется менять рычаг подвески с уже предустановленной, запрессованной шаровой опорой. Стоимость такого ремонта значительно выше, поскольку включает и стоимость рычага.

Запрессованные шаровые опоры, как правило, устанавливаются на автомобилях японского производства. Азиатские производители автозапчастей предлагают потребителю шаровые опоры на такие автомобили в виде отдельных узлов. Это гораздо дешевле, но следует отдавать себе отчет в том, что их качество значительно уступает оригиналу, и рычаг придется переделывать «кустарным способом», превращая его в деталь, не подлежащую гарантийному ремонту

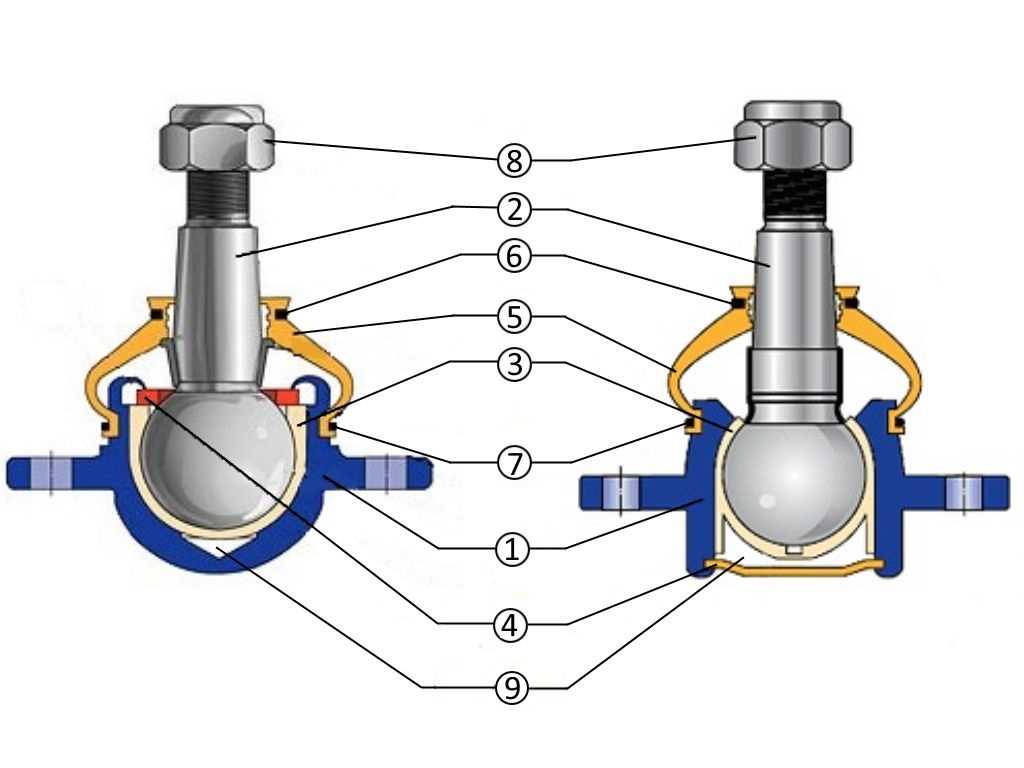

Устройство шаровой опоры

Устройство достаточно простое. Есть несколько конструктивных элементов:

Металлический стержень или «палец» с шарообразным наконечником с одной стороны и резьбой с другой.
Пыльник. Резиновый эластичный элемент, который делает работу стержня герметичной.
Металлический цилиндрический корпус, с одной стороны узкое отверстие, с другой широкое
Полимерный вкладыш, обычно состоящий из двух частей – нижнюю (чашка) и верхнюю (упор).
Прижимная шайба. Закрепляет полимерный вкладыш.
Завальцовка прижим шайбы. По сути, это дно шаровой опоры.

Вот такое вот простое устройство. В корпус устанавливается полимерный вкладыш, после чего в него погружается палец, шарообразный упор остается в полимере. Дальше закрываем второй частью полимера металлический шар – он оказывается, прижат с двух сторон. Затем закрываем прижимной шайбой и запечатываем дно. Нужно отметить что шар «пальца» находится очень плотно закрытым в пластиковых (полимерных) корпусах, настолько плотно – что нет даже малейшего люфта (он отсутствует как класс). Также обязателен пыльник сверху, он значительно продлевает срок службы опоры.

Признаки и причины неисправности

Сроки службы шаровой опоры ранжируются в широких пределах и составляют от 15 тыс. км до 150 тыс. км пробега. Сложно прогнозировать, когда этот элемент выйдет из строя. Большинство автомобильных концернов указывают сроки замены шаровых опор в руководстве по технической эксплуатации автомобиля. На практике срок эксплуатации зависит от стиля вождения и качества дорог, по которому ездит автомобиль.

Признаки поломок

Из подвески раздается шум. Если при преодолении лежачих полицейских или при движении по ухабистой дороге на скорости до 30 км/ч из подвески слышится шум, значит, в шаровых опорах мало смазки, либо палец застучал из-за износа. Зимой такой стук является обычным делом, поскольку при низкой температуре смазка нагревается дольше, чем в жаркое время года. Если через несколько минут после начала движения стук не прекратился – значит, нужно проверять шаровую.

Колесо виляет. Если во время движения колесо ведет себя неустойчиво и «виляет», значит в опоре появился люфт. Это явление опасно тем, что во время маневров колесо может вывернуться, а автомобиль завалиться на бок. При появлении данного признака нужно как можно быстрее заменить опору.

Неравномерный износ шин. О неисправности шаровой опоры может свидетельствовать неравномерный износ шин на передней и задней осях. Стоит внимательно присмотреться к шинам своего автомобиля. Если они изношены неравномерно – провести диагностику шаровых опор.

Также о неисправности шаровых опор может говорить скрип при повороте рулевого колеса.

Причины поломок

Основной причиной выхода шаровой опоры из строя является ее механическое повреждение. Ускорить данный процесс могут следующие факторы.

Стачивание пальца. Одной из причин выхода опоры из строя является стачивание пальца из-за увеличения зазора. В результате элемент разбалтывается и при движении по неровной дороге палец может выскочить из своего гнезда.

Недостаток смазки. Еще одной причиной выхода шаровой опоры из строя может стать частичная или полная выработка смазки. Автовладельцам рекомендуется регулярно проводить профилактику и внешний осмотр опоры и обновлять слой смазки.

Разрыв пыльника. Пыльники изготавливают из резины, которая при аномальных температурах (жара, холод) быстро изнашивается и приходит в негодность. Если на пыльнике образовалась трещина, нужно срочно произвести его замену, дабы предотвратить попадание в шаровую опору влаги и мелких частиц.

Езда по неровным дорогам. Если автомобилю приходится часто ездить по бездорожью, то износ шаровых опор ускоряется. Данная проблема особенно актуальна для России. Это следует учитывать владельцам иномарок, многие из которых не предназначены для езды по бездорожью.

Симптомы и причины износа элементов

Во время езды изношенная шаровая опора проявляет себя следующим образом:

преодолевая мелкие ухабы на средней или большой скорости, вы услышите глухое постукивание, идущее от передней подвески;
при среднем износе стук может отдаваться на рулевом колесе;
в сильно изношенных опорах шар начинает подклинивать, отчего при повороте руля возникает скрип.

Если вы обнаружили один из этих признаков, следует обратиться на станцию технического обслуживания для диагностики либо проверить работоспособность деталей самостоятельно и без подъемника. Срок службы шаровых опор на автомобилях российского, китайского и корейского производства лежит в пределах 20-50 тыс. км. Более качественные детали европейских и японских иномарок способны прослужить до 150 тыс. км пробега. На эти интервалы необходимо ориентироваться при поиске неисправности.

Вопреки распространенным утверждениям, поведение машины с изношенными шарнирами при движении по ровной дороге мало меняется. Отклонение от прямой линии и боковая потертость резины настолько мала, что неопытный водитель не заметит изменений, разве что шаровая разболтается окончательно. Явный признак – это отчетливый стук.

Быстрая езда по плохим дорогам. От постоянных ударных нагрузок и вибрации пластмассовые втулки элементов разбиваются и шаровой палец начинает болтаться.
Трещины и прорывы пыльников. Через них дорожная грязь попадает между трущимися деталями – шаром и пластиковой втулкой. Последняя уступает по твердости металлу, поэтому истирается быстрее.
Постоянный перегруз автомобиля, заставляющий испытывать опоры повышенную нагрузку.

Порванные пыльники – одна из основных причин преждевременного выхода из строя шаровых. Вы максимально продлите им срок службы, если вовремя заметите дефекты защитных чехлов и поменяете их.

Восстановление шаровой опоры

При изобилии бюджетных шаровых опор на рынке многим автомобилистам проще купить новую деталь и заменить вышедшие из строя. В условиях плохих дорог шаровая служит приблизительно на протяжении 30 000 километров, поэтому многие относят данную деталь в разряд расходников.

Тем не менее, при желании шаровая опора подлежит восстановлению. В основном в ней изнашивается только вкладыш и пыльник, а металлические элементы остаются нетронутыми. За исключением тех ситуаций, когда водитель долгое время игнорирует стук в подвеске.

Процедура восстановления шаровой следующая:

Снимается вышедшая из строя деталь.
Разбирается опора (касается разборных деталей) – разжимаются кольца на пыльнике, он снимается, вынимается палец, меняется смазка и вкладыш. Не использовать графитную смазку.
Если деталь нельзя разобрать, то в нижней части высверливается большое отверстие и в нем делается резьба. Через это отверстие вынимается вкладыш, тем же способом вставляется новый вкладыш, набивается смазка и закручивается отверстие заранее подготовленной металлической заглушкой.

Гораздо сложнее восстанавливать опоры, которые не снимаются с рычагов. В таком случае процедура проблематичная, поэтому легче купить новую деталь. Чтобы восстановить такую шаровую, нужно особенное оборудование и фторопласт (полимер, который после нагрева до 200 градусов закачивается в деталь через высверленное отверстие).

Замена или ремонт

Диагностировать выход из строя достаточно легко – во-первых, появляются стуки и скрипы при поворотах руля и передвижении по плохому дорожному покрытию. Во-вторых, заезжаем на СТО, где мастер берет «монтажку» или лом, вставляет между опорой или «рулевой», и рычагом (корпусом суппорта) начинает легкие движения. Если «шаровая» рабочая то она стучать не будет, если разбита, проявится люфт – нужна замена.

Конечно, можно просто заменить опору, это самый легкий способ и как я считаю – правильный. Стоит она не такие великие деньги, так что один раз в 100000 можно разориться. Менять лучше сразу парами, то есть ели застучала одна «шаровая», то стоит заменить сразу две, так правильно. Причем после их замены желательно сделать развал-схождение.

Однако самые экономные ищут решения по ремонту — и находят. Помню во времена СССР, когда был дефицит на запчасти, шаровые благополучно ремонтировались. Причем они уже продавались с возможностью ремонта.

Ремонтные работы сводятся к замене полимерной вставки и установки новой на ее место.

Еще раз подчеркну — старые опоры ремонтировались, однако новые зачастую не разборные! Хотя «народные умельцы», вырезают дно, нарезают резьбу – ставят новые полимерные прокладки, собирают все обратно в корпус и используют дальше. Нужно отметить что смысл вроде как есть, получается такая опора чуть ли не вечная, меняй через определенный пробег полимерный наполнитель – и ВСЕ! Однако сделать качественно получается далеко не у всех. А вот опасность от неправильно восстановленной шаровой опоры куда более реальна – поэтому покупайте лучше оригинальные новые и «не парьтесь»! Все же от их исправной работы зависит ваша безопасность и жизни ваших близких.

Сейчас видео версия, смотрим.

На этом заканчиваю, думаю было полезно, читайте наш АВТОБЛОГ.

Причины поломки шаровых опор

В процессе эксплуатации шаровые опоры подвержены очень серьезным нагрузкам. Зависимо от конструкции подвески и места их установки, опоры выдерживают постоянные удары при движении по неровной дороге, а также, несут на себе огромную часть всей массы транспортного средства. Основной причиной в нарушении корректной работы шаровой опоры является износ соприкасающихся поверхностей, который способен привести к увеличенному зазору в расстоянии от корпуса к пальцу. Как итог — палец и вращается, и болтается в корпусе.

Если износ чрезмерно сильный, даже не большие нагрузки на опору способны привести к выходу пальца из корпуса. Как результат — опора может не удержать колесо, и транспортное средство попросту рушится на асфальт.

Основными признаками износа шаровых опор являются:

Неравномерный износ шин на колесах.
В результате того, что виляют передние колеса, транспортное средство неустойчиво перемещается по
прямой траектории.
Если увеличено усилие на руль, а при его повороте слышно скрип спереди автомобиля.
При езде на малой скорости по неровной дорожной поверхности слышно стук.

Увеличение зазора появляется в результате следующих факторов:

В шарнире отсутствует смазка (если ее наличие необходимо).
Если разрывается пыльник или защитный чехол, из-за чего вода и грязь попадает в зазор, что существенно усиливает коррозию, а также абразивный износ.
При увеличении динамических нагрузок при быстром движении по неровному дорожному покрытию.
Естественный износ с устаревшими материалами.
