Как подключить двойной выключатель света: советы и возможные ошибки

Схема подключения двухклавишного проходного выключателя

Несмотря на то, что обычно выключатель устанавливается при входе в помещение, есть ситуации, когда это не устраивает пользователей. Так, при прохождении длинного коридора в темное время суток, человек испытывает значительные неудобства, связанные с тем, что большую часть пути он должен пройти в темноте, если входит с того конца помещения, где нет выключателя. Для решения таких проблем выпускаются проходные выключатели, например, компанией Legrand.

В описываемом примере, для исправления ситуации, в разных концах коридора необходимо установить два проходных выключателя, один из которых включает свет, а другой – выключает освещение и наоборот. Благодаря такой коммутации, весь путь проходит по освещенному пространству, что гораздо комфортнее и безопаснее.

Принцип работы

В отличие от стандартного двухклавишного выключателя в проходном нет положения «включено» и «выключено». Из-за иного принципа работы механизма, в нем каждая клавиша управляет перекидным контактом, то есть происходит подача напряжения на один отходящий контакт и одновременное отключение питания от другой отходящей клеммы. Два двухклавишных устройства управляют двумя различными лампами/группами светильников с двух различных мест помещения.

Главная особенность монтажа проходного выключателя с двумя клавишами в том, что между такими выключателями прокладывается один четырехжильный кабель или два двухжильных. В тоже время как между одноклавишными проходными выключателями достаточно проложить двухжильный кабель.

Присоединение

Монтаж двухклавишного проходного выключателя, а точнее пары таких устройств, значительно отличается от стандартного коммутатора. Поэтому рекомендуется распечатать схему расключения, пометить/пронумеровать все проложенные провода и далее действовать строго по схеме. В противном случае, обязательно будет перепутан какой-то провод и выключатели будут работать неправильно.

Схема присоединения

Небольшое видео вам в помощь.

• ВСЕГДА перед началом работ обесточивайте сеть!
• Для выключателей достаточно кабеля с сечением 1,5 кв. мм. Более толстый хуже размещается в монтажной коробке;
• Выключатели с зажимными клеммами удобнее в монтаже и более надежно удерживают провод;
• При монтаже выключателя для коммутации света в ванной комнате, он должен находиться вне помещения;
• При подключении люстры с большим количеством рожков и лампами накаливания, выбирайте устройство с номинальным током 10 ампер;
• Покупайте электротовары в специализированных магазинах. Там вы сможете получить квалифицированную консультацию;
• При монтаже выключателя, совмещенного с розеткой в доме, где есть маленькие дети, выбирайте устройство с защитными шторками на розетках.

Последовательное и параллельное подключение двух и более источников света

Для того чтобы подключить самую простую лампочку накаливания, как в принципе и любую другую, нужно подключить её один контакт к фазе, а другой к нулю, самому распространённому в бытовых условиях стран СНГ переменному напряжению 220 вольт.

Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.

Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.

При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.

Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.

Подключение лампы на один выключатель или на несколько

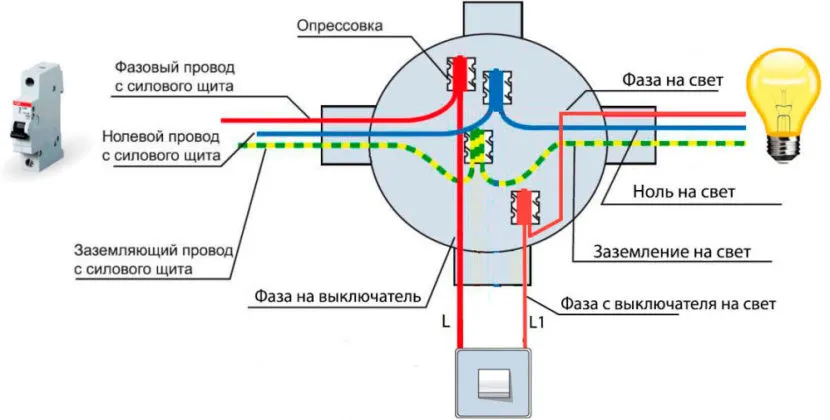

Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.

Интереснее является подключение так называемого проходного выключателя.

Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света. При таком подключении фаза тоже проходит через выключатели.

Усовершенствование освещения путём установки датчика движения

Главная функция установки датчика движения и подключения его к системе освещения, это автоматическое включение освещения без нажатия на клавишу выключателя освещения. То есть человек зашел помещение или в зону срабатывания датчика и свет включился, после ухода свет самостоятельно (автоматически) выключился. При выборе датчика движения необходимо в первую очередь учесть максимальную мощность ламп освещения.

Схема подключения датчика движения тоже не вызывает особых сложностей. Её можно устанавливать как с выключателем, так и без него. Просто при включении контакта выключателя датчик движения выводится из сети освещения, и осветительный прибор включается напрямую без датчика.

В любом случае работая с напряжением обязательно выполнять требования техники безопасности, а в частности:

• проверять наличие и отсутствие напряжения на токоведущих элементах, к которым человек дотрагивается при монтаже;
• автоматы питания освещения должны быть под замком;
• работы производить исправным инструментом.

Подключение двухклавишного выключателя с подсветкой

Все чаще выключатели производят со светящимся элементом. Это очень удобно, когда необходимо отыскать месторасположение выключателя в темной комнате. Подсветка вместо ночника укажет точное место, так как она горит тогда, когда сам выключатель находится в разомкнутом положении и света в помещении нет. Когда выключатель замыкает цепь, включая светильник, подсветка автоматически гаснет.

В качестве источника света может использоваться светодиод или неоновая лампочка. Они включаются параллельно выключателю и при разомкнутой цепи светильника находятся под напряжением, излучая свет. При замыкании контакта, напряжение на неоновой лампе/светодиоде падает до нуля, и она не светится. Особенностью выключателя с подсветкой является то, что крайне мало энергосберегающих/люминесцентных ламп могут работать с таким коммутированием. Чаще всего, протекающий через светящийся элемент ток, вызывает заметное мерцание лампы в светильнике, что абсолютно недопустимо, например, в спальне.

Никаких особенностей в монтаже выключателя с подсветкой нет. Только, если вдруг понадобится отключить подсветку, тогда снимаем декоративную крышку, вытаскиваем механизм и выпаиваем или просто откусываем кусачками один или оба контакта, идущие на источник света.

Типичные ошибки и способы их решения

• Распространенной ошибкой, свойственной в основном неопытным домашним мастерам, является приведение к выключателю ноля, но не фазы. Нужно помнить, что разрыв выключателя должен осуществляться только фазным проводником, в ином случае, фаза всегда будет приходить на корпус осветительного прибора и даже простая смена перегоревшей лампочки может закончиться трагедией.
• Второй в рейтинге «популярности» ошибкой следует назвать заведение питающего кабеля на один из исходящих контактов выключателя, а не на общую клемму. Схема в таком случае не будет функционировать как надо — лампочки будут загораться только при одновременном нажатии обеих клавиш. Если же нажать только на одну клавишу, к которой изначально не подается фаза, то светильник не загорится вообще.
• Еще одной ошибкой, встречающейся не менее часто, является подсоединение ноля светильника к одной из фаз в распредкоробке, а не к общему нолю. Во избежание этого следует заранее промаркировать провода, проверять подачу напряжения при помощи мультиметра либо индикаторной отвертки.
• Так же нередко можно перепутать стандартное положение выключателя и разместить клавиши таким образом, что положения вкл/выкл будут располагаться наоборот. Ошибка не существенна и не приведет к каким-либо неприятным последствиям, кроме небольшого неудобства.

Инструкция подключения

Монтаж двойного включателя для домашней системы освещения сводится к следующему алгоритму действий:

Обесточивается домашняя электросеть.

Все контакты должны соединяться внутри распределительной коробкиИсточник svetosmotr.ru

• Подготавливается проводка. Края зачищаются от слоя изоляции, если провода многожильные – при необходимости опрессовываются.
• Выполняется монтаж фазной электропроводки. При этом чтобы подключить выключатель с двумя клавишами на две лампочки, потребуется взять три провода или один кабель с 3-мя жилами. Один подсоединится к входу, и два на выходные клеммы.
• Далее подводятся 2 жилы с нулем и землей – к контакту и корпусу светильника, соответственно.
• Затем проводится соединение проводников в распредкоробке.
• В завершении включается сеть и проверяется работоспособность включателя.

Видео-обзор схемы подключения 2-х-клавишного включателя:

Коротко о главном

Двухклавишный включатель позволяет управлять 2-мя приборами освещения с одного места. Помимо корпуса, передней панели и клавиш, устройство оснащено входным и выводными контактами и механизмом переключения. Главные плюсы его применения выражаются в удобстве управления, экономии места, материалов и времени при установке, минимальном влиянии на интерьер и оптимизации расхода электроэнергии.

Правильно выполнить монтаж можно, если учесть такой ряд аспектов:

• Выбор места размещения.
• Фиксация предустановочных элементов.
• Грамотный подбор схемы.
• Стыковка контактов.
• Установка и проверка работоспособности включателя.

Двухклавишный выключатель и его подключение, схема и фото

В комнате с несколькими осветительными приборами или с люстрой на несколько лампочек просто не обойтись без двухклавишного выключателя, который позволяет определенным образом регулировать уровень освещения: к каждой клавише можно подключить одну или несколько лампочек. Мы рассмотрим схемы подключения двухклавишных выключателей на две и более лампочек.

К тому же, это более компактное решение, чем установка нескольких обычных выключателей. Нажимая на одну клавишу, включаем одну лампочку (светильник) либо обусловленную группу лампочек (светильников); вторая клавиша «отвечает» за другие лампы или светильники; нажатием на обе клавиши включается все освещение. Как видите, все просто.

Однако установка двойного выключателя может вызвать вполне понятное затруднение. Точнее, его подключение к сети. Поэтому сейчас разберем весь процесс более подробно.

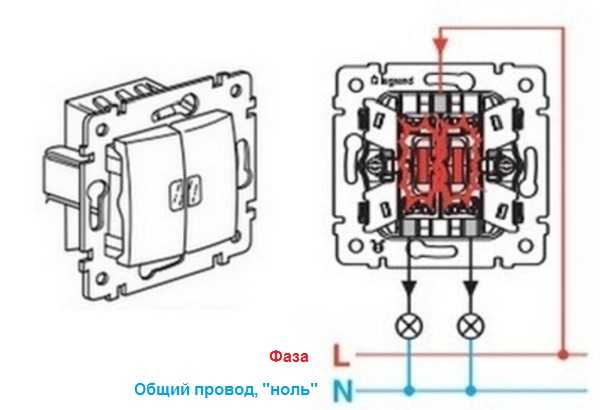

Принцип работы выключателя с двумя клавишами прост: фазовый провод, находящийся под напряжением, посредством замыкания клемм подключается поочередно или одновременно к обоим проводам, ведущим к потребителям электроэнергии, обеспечивая описанный выше результат. К клеммам подготовленные (оголенные на достаточную длину) концы проводов присоединяются при помощи винтов или специальных зажимов.

Приступаем к работе монтажа выключателя на 2 клавишы

Подключение электроприборов, в том числе и выключателей, должно производиться в условиях хорошего дневного освещения и обязательно при предварительно обесточенной сети.

Обращаем ваше внимание: сначала обязательно отключите напряжение в сети!

Кроме того, необходимые инструменты – крестовая и плоская отвертки, плоскогубцы – должны быть с изолированными рукоятками. Еще вам потребуется острый нож и качественная изолента.

Предварительно нужно нарисовать схему проводки и подключения и проложить проводку, после чего можно приниматься за сами выключатели.

Прокладывают проводку открытым (поверх стены) способом в специальных гофротрубах или закрытым способом (внутренняя проводка) в специально проделанных в стене канавках, которые затем заштукатуриваются. Соединения проводов производятся в специальных распределительных коробках.

Непосредственно к выключателю должны выходить три провода:

— один входящий, фазовый, на который подается напряжение – он определяется при помощи специальной отвертки-пробника, для чего нужно включить электричество, а после того, как фазовый провод будет определен и помечен удобным способом, сеть снова нужно обесточить;

— два исходящих, ведущих к потребителям (патронам лампочек в светильниках).

Подключение

Хорошо зачистите от изоляции концы проводов, примерно на 1 см. Если провода многожильные – отпрессуйте оголенную часть специальным обжимником.

Внимательно осмотрите клеммник: входная клемма возле отверстия, куда вставляется провод, отмечена либо стрелочкой, либо латинской буквой «L». Если входная клемма маркирована буквой, то выходные, в свою очередь – стрелочками.

Подключите выходные провода к соответствующим клеммам – как правило, вставленный в отверстие конец провода поджимается винтом при помощи отвертки. На данном этапе можно решить, какие светильники (лампочки) какой клавишей будут включаться/выключаться, подсоединив к правой и левой клеммам соответствующие провода.

Далее таким же образом подключаем во входное отверстие фазовый провод и вставляем выключатель на место в специальный подрозетник, равномерно поджимая правый и левый винты боковых упоров. Затем устанавливаем на место клавиши и проверяем работу собранной схемы.

Двухклавишный выключатель с подсветкой

Двухклавишные выключатели с диммерами (подсветкой) очень удобны для поиска в темном помещении, особенно, если выключатель находится не сразу возле двери, а в другом месте комнаты. Чтобы подсветка срабатывала на выключение, достаточно один из двух проводков, ведущий от вмонтированных в клавиши индикаторов сверху, подсоединить к фазовому контакту, а идущий снизу – к одному из выходящих к потребителям контактов. Как видите, в этом вопросе тоже ничего сложного нет.

Следуя нашим инструкциям и соблюдая предельную внимательность, вы сможете произвести подключение нескольких осветительных приборов и прочих электрических устройств через двухклавишный выключатель.

Как работает раздельное питание люстры?

Чтобы понимать в какой последовательности подключать провода в выключателе, нужно разобраться в том, как электричество бежит через люстру, питая лампы. В этой главе мы с вами и займемся этим вопросом.

Строение люстры

Какой бы сложной не была электрическая часть прибора, она всегда будет заканчиваться выводами из двух, трех или четырех проводов. Самые простые могут подключаться только 2-мя проводами. Количество клемм ничего нам не говорит об их назначении. Давайте разберем эту тему подробно.

Клеммная колодка в основании люстры

На фотоснимке выше вы можете видеть классическую клеммную колодку, из которой выходит два цветных провода.

Итак, один провод – это рабочая фаза, обозначенная латинской буквой L (черный провод, хотя может быть и любой другой), а второй это нуль – буква N (во всех схемах для него используются провода синего цвета). По сути, лампе все равно, на какой контакт ей подать фазу, гораздо важнее, какой из проводов пойдет на выключатель

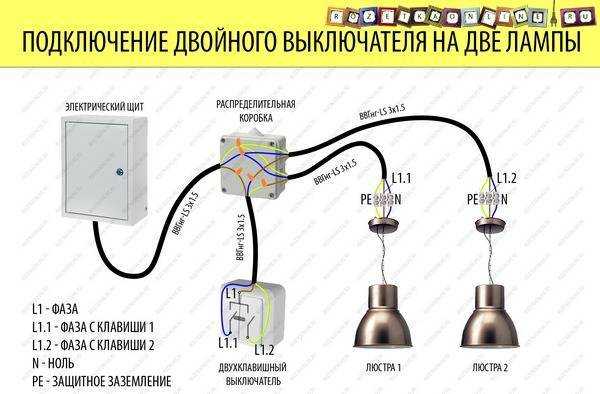

Схема подключения светильников к двухклавишным выключателям

Внимательно изучите представленную схему – нас интересуют серые линии, обозначающие фазу. Сразу становится понятным, что именно они тянутся к двухклавишному выключателю. Это очень важный момент, так как некоторые электрики не соблюдают этого правила и пускают туда нуль.

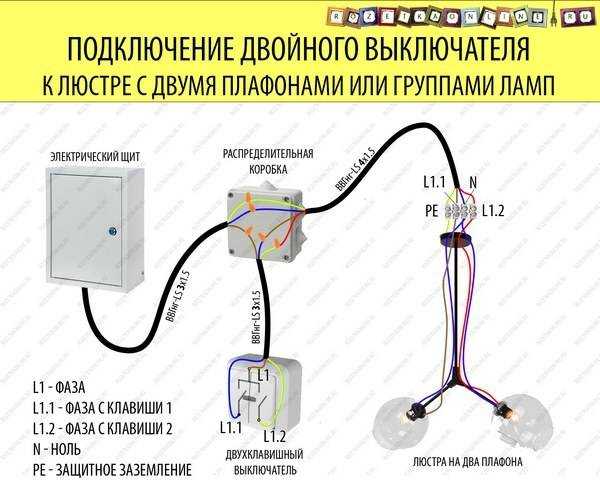

Возвращаемся снова к нашей люстре с двумя проводами. Для ее подключения нужен одноклавишный выключатель, который будет разрывать фазный провод, идущий из распределительной коробки. Нуль при этом протянется прямиком в коробку – ему выключатель не требуется, где подсоединится к общему нулю домовой сети. Все предельно просто и понятно.

Светильник с 3-мя проводами

На фото показано основание бра, но это никакого значение не имеет, принцип работы и подключения у прочих светильников с люстрами одинаковый. Тут мы видим, что из корпуса прибора выходит три провода. Синий мы уже знаем – это нуль, с черным тоже все понятно, а вот желто-зеленого раньше не было.

Заземление мы можем подключить только в том случае, если оно предусмотрено в домовой электрической сети. В распределительной коробке будет выведена общая земля, к которой будут сходиться желто-зеленые провода ото всех электрических точек дома.

Фактически, схема подключения такой люстры ничем не отличается от описанной ранее, и для нее требуется одноклавишный выключатель.

Люстра с 6-ю проводами

На фото показана люстра на несколько свечей. Так как от каждого цоколя идет по два провода, все их выводы будут тянуться в основание прибора, хотя в хороших люстрах всю схему запитки производитель делает сам и зачастую прячет ее в скрытой части корпуса.

Теперь посмотрите, как скручены друг с другом провода – они соединены вместе по цветам. Фактически, они образуют те же два провода, про которые мы писали выше. То есть при таком соединении вам также понадобится только одноклавишный выключатель.

Схема на три провода

Последний вариант, когда из люстры выходит три провода, не считая заземление, либо же вы самостоятельно делаете такую скрутку – ее пример показан на фото выше. Давайте его внимательно рассмотрим. Мы видим, что все нулевые провода соединены вместе и подключены к одной клемме «Ваго». Вот вам яркий пример того, как не соблюдается цветовая маркировка. Фазные провода разделены в определенном порядке, скорее всего, через один, и подключены к двум клеммам. Такая схема нам подсказывает, что на люстру для зажигания всех свечей нужно подвести две отдельные фазы. Именно это и можно реализовать посредством двухклавишного выключателя.

Пошаговая инструкция по установке двухклавишного выключателя на вытяжку и освещение в ванной комнате

Допустим нам необходимо произвести установку двухклавишного выключателя на вытяжку и освещение в ванной комнате. Будем считать, что все провода уже уложены и подведены, а вытяжка и светильник установлены. Наша задача произвести коммутацию в коробке и подключить оборудование к выключателю.

Распишем, как выполнить эту работу с минимальным количеством инструмента, все, что нам будет необходимо, показано на рисунке 5.

Инструменты для работы

Перечень инструментов:

1. Отвертки с крестообразным и шлицевым наконечником.
2. Специальный нож для удаления изоляции (можно взять обычный);
3. Четыре двойных клеммы WAGO. Они будут нужны, чтобы выполнить соединения. Безусловно, это можно сделать и другими способами (пайка, сварка, скрутка), но мы остановились на данном варианте, поскольку он наиболее простой, не требует специального инструмента и навыков работы с ним. Подробную информацию о клеммах WAGO, вы найдете на нашем сайте.
4. Уровень.
5. Пробник (нужен, если проводка выполнена монохромными проводами).

Алгоритм действий будет следующим:

1. Обесточиваем проводку в распределительно щите – это обязательное условие для проведения работ.
2. Выполняем коммутацию в коробке, ноль соединяем с общим проводом от светильника и вытяжки, фазу пускаем на выключатель, выходы с него подключаем к управляющим проводам от устройств. Чтобы не ошибиться с назначением проводов, на рисунке 6 показана стандартная цветовая раскладка.

Цвета проводов в соответствии с назначением

Если провода большей длины, отрезаем лишнее. При помощи ножа снимаем с них изоляцию (примерно 10-15 мм от края) и соединяем их в клеммах WAGO,

1. Выполняем подсоединение к клеммам выключателя, для этого обрезаем лишнее и зачищаем изоляцию. Теперь необходимо завести фазу на общий вход коммутационного механизма, если к месту подключения выведено три одноцветных провода, потребуется ее найти. Для этого подаем напряжение на проводку и пробником поочередно касаемся проводов. Когда искомое будет найдено, в приборе загорится неоновая лампочка. После этого отключаем напряжение и продолжаем работу.

Подсоединяем управляющие провода от вытяжки и светильника к выходам механизма коммутации, порядок подключения значения не имеет.

1. Производим установку в стакан (если устройство скрытого типа) или на подготовленное место (внешнее исполнение), после чего выставляем внешнюю панель по уровню.
2. Подключаем вытяжку и светильник. Как правило, они снабжены клеммной колодкой, если нет, то можно использовать двойные клеммы WAGO.
3. На завершающем этапе проверяем работу собранной схемы. Если придерживаться данного алгоритма действий, то проблем не возникнет.

Заметим, что подсоединение трехклавишного выключателя выполняется подобным образом, только для его подключения потребуется 4 провода.

Советы профессионалов

Для того чтобы не путаться при монтаже электропроводки, лучше пробрести провода с разным цветом жил. Фазу, как правило, подключают к белому или красному проводу, ноль – к синему или чёрному, для заземления же используют жёлтый, зелёный или жёлто-зелёный цвет.

При прокладке проводки под слоем штукатурки стоит сохранить схему расположения проводов. Это может понадобиться в будущем. Самый простой способ – сфотографировать ещё не замурованную проводку, нанеся прямо на стену мелом или маркером расстояния от стен, потолка, углов, оконных проёмов, других ориентиров.

Расчёты сечения провода не стоит производить по минимуму, лучше дать некоторый запас. Тогда не будет болеть голова при покупке новой большой плазменной панели или установке на кухне посудомоечной машины, а на даче при необходимости можно будет спокойно подключать в сеть бытовой сварочный аппарат или электропилу.

Схема подключения

С конструкцией и особенностями двойного выключателя мы разобрались, теперь надо выяснить, как его подключить. Рассмотрим два примера:

1. Управление многорожковой люстрой.
2. Управление раздельными группами светильников.

Подключение к люстре с несколькими лампами

Предположим, в нашем распоряжении есть пятирожковая люстра, лампы которой соединены в две группы: по 2 и 3 лампы.

Здесь синий провод является общим для всех ламп, красный питает первую, а желтый – вторую группу. Включая эти группы в той или иной комбинации, можно получить 3 градации яркости:

1. Лампы не горят.
2. Горят 2 лампы.
3. Горят 3 лампы.
4. Горят 5 ламп.

Как реализовать это на практике? Если ты имеешь хотя бы базовые знания электротехники, решение этой задачи для тебя не составит труда. Для начала проясним этот вопрос на бумаге:

Замыкая левую клавишу, ты включаешь группу из двух ламп. Вторая управляет группой из трех ламп. Если включить обе клавиши, будут гореть все рожки

Обрати внимание, что нулевой провод, который я обозначил буквой N (нейтраль), подключается напрямую к лампам, а обе группы ламп подключаются к одной фазе через двойной выключатель. Сделано это в целях безопасности: когда обе клавиши выключены, на люстре нет напряжения

Это позволяет безопасно менять лампочки в светильнике и даже производить его ремонт, не обесточивая всю квартиру.

Теперь решим этот вопрос на практике. Прежде всего от будущего местоположения выключателя до ближайшей распредкоробки, которая есть в каждой комнате, необходимо сделать штрабу для прокладки проводки – глубокую канавку в штукатурке. Если люстра вешается на новое место, то штрабу от коробки нужно провести и к ней. Сделать это можно болгаркой либо простым напильником.

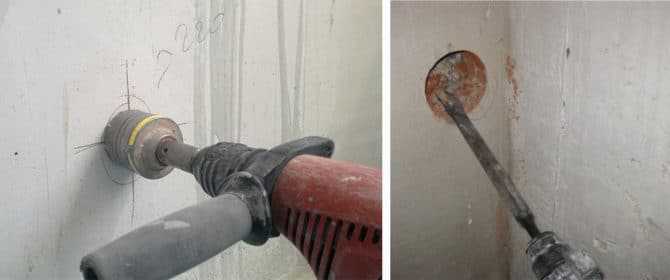

В месте расположения будущего двойного выключателя необходимо при помощи коронки и обычного зубила сделать посадочное место.

В готовые посадочные места установи пластмассовые подрозетники: они обычно крепятся на шурупы через дюбели или просто на цементный раствор.

Установка подрозетника на гипсовый раствор

Теперь в штрабу уложи трехжильный провод, пропущенный через пластиковую трубку подходящего диаметра. Трубка не является обязательным элементом, но она здорово облегчит ремонт, если проводка сгорит. Достаточно будет просто выдернуть сгоревший провод, не разрушая стену, и заправить при помощи проволоки новый.

Вскрой распределительную коробку и с помощью указателя напряжения (индикаторной отвертки) найди ноль и фазу. Теперь пора обесточить квартиру, убедиться при помощи того же указателя, что напряжения нет, и собрать несложную схему:

В первую очередь подключи и установи сам выключатель. На фото ниже хорошо видно, куда подключать провода.

Теперь . Сделать это проще всего при помощи специальных зажимов, хотя можно использовать и обычную скрутку с последующей ее изоляцией.

Осталась распределительная коробка. Сделать нужные соединения (см. схему выше) можно плотной скруткой с последующей пайкой или при помощи специальных зажимов.

Соединение проводов в коробке скруткой, пайкой и при помощи зажимов

Подключение точечных светильников

В последнее время широкое распространение получили подвесные и натяжные потолки, а с ними и точечные светильники.

Поскольку для общего освещения используется большое количество светильников, их нередко разбивают на группы, каждая из которых может включаться отдельно. Это позволяет не только изменять общий уровень освещенности, но и разбить помещение на зоны. Если у тебя в комнате несколько групп светильников, то для их управления удобно использовать все тот же двойной выключатель. Схема их подключения будет такая же, как и у люстры, только вместо рожков в группы собираются точечные светильники.

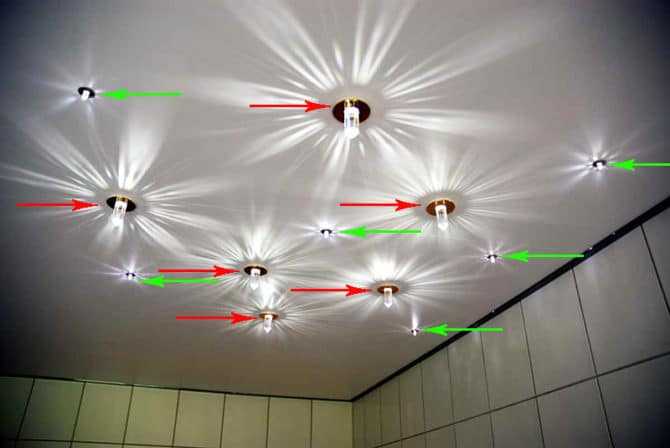

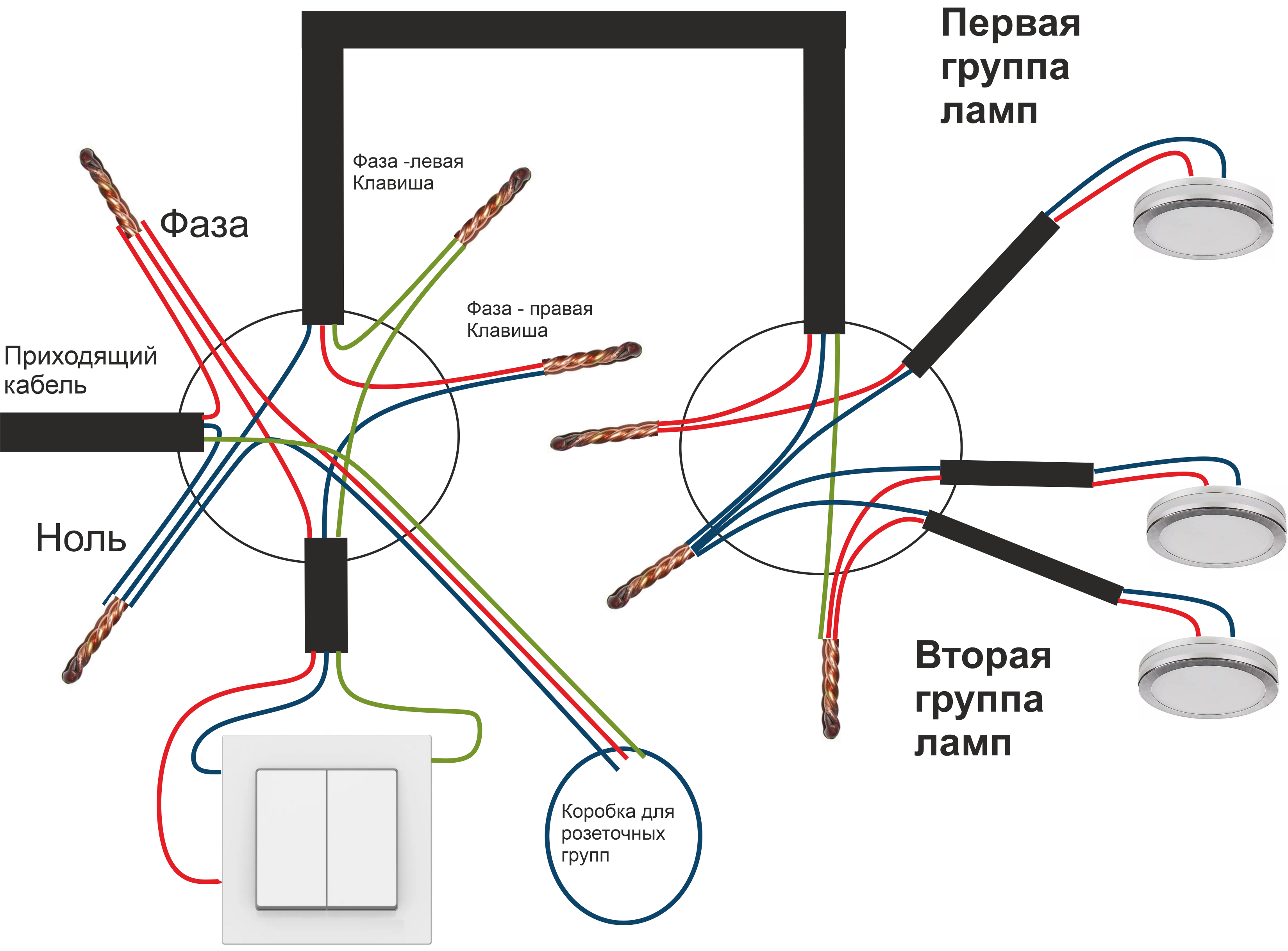

Как это будет выглядеть на практике? В качестве примера я разбил светильники на группы по размерам и мощности.

Вот ты и познакомился с двойным выключателем. Теперь ты знаешь, как он работает, и при необходимости сможешь его самостоятельно установить и подключить.

Предыдущая
Вопросы экспертуПодключение светодиодной ленты для подсветки лестницы от одного кабеля
Следующая
Вопросы экспертуПодключение проходного выключателя с 2х или 3х мест

Спасибо, помогло!Не помогло

Устройство выключателя с двумя клавишами

В рабочем механизме 2-клавишного выключателя присутствуют такие компоненты:

1. три контакта. На один — обычно он маркируется литерой «L» — подается напряжение от распредкоробки, два других, обозначаемые стрелками или цифрами «1» и «2», предназначены для подключения к светильника;
2. два двухпозиционных коммутатора: один замыкает и размыкает пару контактов «L» и «1», другой — пару «L» и «2».

Коммутаторы снабжены конструктивными элементами для крепления клавиш.

Последние служат органами управления и одновременно закрывают внутренние элементы выключателя, исключая касание пользователем токоведущих частей и попадание пыли внутрь. Клавиши охватывает рамка, выполняющая защитную и декоративную функции.

Как видно, 2-клавишный выключатель почти полностью повторяет конструкцию 1-клавишного, разница состоит лишь в наличии второго выходного контакта.

Провода в выключателе фиксируются клеммами, существует две их разновидности:

1. пружинные. Монтируются легко и быстро: зачищенная жила просто вводится в клемму, где ее тут же фиксирует пружина. Для извлечения провода пружину деактивируют рычажком. Недостаток: невозможно контролировать усилие прижима, а значит и качество электрического контакта. Пружина может ослабнуть из-за перегрева;
2. винтовые. Жилу фиксируют винтом, упирающимся в прижимную пластину. Более надежная разновидность клемм.

В некоторых моделях имеется подсветка — светодиод или неоновая лампа, включенные параллельно коммутатору. Когда последний разомкнут, ток течет через светодиод и тот загорается. Последовательно со светодиодом или неонкой включен токоограничивающий резистор, потому через подсветку течет совсем небольшой ток — на него даже электросчетчик не реагирует. Поэтому светильник не зажигается.

Когда контакты замыкаются, ток течет по пути наименьшего сопротивления — в обход подсветки, так что та отключается. Току противодействует только сопротивление проводов и светильника, а оно мало, потому сила тока имеет достаточное для зажигания светильника значение.

С подсветкой выключателя связаны два обстоятельства:

1. она не работает, если лампочку из светильника выкрутить, поскольку цепь в этом случае окажется разомкнутой;
2. люминесцентные и светодиодные лампы, оснащенные пускорегулирующей аппаратурой (ПРА), в выключенном состоянии периодически вспыхивают. Причина: протекающий через подсветку мизерный ток постепенно заряжает конденсатор в ПРА и тот выдает зажигающий лампу импульс. Поэтому такие светильники через выключатели с подсветкой не подсоединяются.

2-клавишные выключатели по способу установки делятся на два вида:

1. накладные. Прикручиваются к стене саморезами. Используются в электропроводке открытого типа. Она монтируется в деревянных домах (из соображений противопожарной безопасности) и на объектах с низкими требованиями к эстетике — в гаражах, хозпостройках, производственных помещениях, складах и мастерских;
2. встраиваемые. Это вариант для скрытой проводки, используется в жилых помещениях и офисах. Контактный механизм такого выключателя помещен в выемку в стене. Туда предварительно устанавливают подрозетник или монтажную коробку — пластиковый или металлический стакан с выступами внутри. Механизм выключателя снабжен парой зубчатых раздвижных лапок, приводимых в действие винтами. Поместив выключатель в подрозетник, вращением винтов разводят лапки в стороны, пока они не упрутся в стенки. При попытке извлечь выключатель из подрозетника лапки упираются в выступы внутри него.

Обычно помимо распорных лапок предусмотрено крепление выключателя к подрозетнику саморезами.

Выключатель рассчитан на номинальный ток не выше 10 А, потому он предназначен только для бытового освещения и не может использоваться для коммутации более мощного оборудования.

Заключение.

Все рассмотренные нами варианты подключения являются самыми распространёнными, нужно обязательно запомнить следующее:

• первым делом определите фазу «L«;
• устройство ставится только на фазный провод;
• учитывайте рекомендации производителя;
• обязательно проверяйте крепость удержания концов провода винтами на клеммах;
• при работах соблюдайте технику безопасности.

Как видите, особых трудностей в этой электромонтажной работе нет, нужно только уделить внимание рабочему узлу и установить выключатель на нужный провод. Хочется также обратить внимание, что если вы не уверены в своих силах, то лучше обратитесь к опытному специалисту, который выполнит такую работу быстро и качественно. Надеемся, что рекомендации от ЭлектроМануал.ру помогут наполнить светом ваш дом

Надеемся, что рекомендации от ЭлектроМануал.ру помогут наполнить светом ваш дом

Хочется также обратить внимание, что если вы не уверены в своих силах, то лучше обратитесь к опытному специалисту, который выполнит такую работу быстро и качественно. Надеемся, что рекомендации от ЭлектроМануал.ру помогут наполнить светом ваш дом. 1

Распределительная коробка — место соединения проводов и разводка их в разные направления.
2. Скрутка — соединение проводов с целью защиты от возникновения лишнего сопротивления, которое будет приводить к постоянному нагреванию контактов

1. Распределительная коробка — место соединения проводов и разводка их в разные направления.
2. Скрутка — соединение проводов с целью защиты от возникновения лишнего сопротивления, которое будет приводить к постоянному нагреванию контактов.
