Как почистить клапан вентиляции картерных газов

Конструкция системы

Как устроена система вентиляции картера

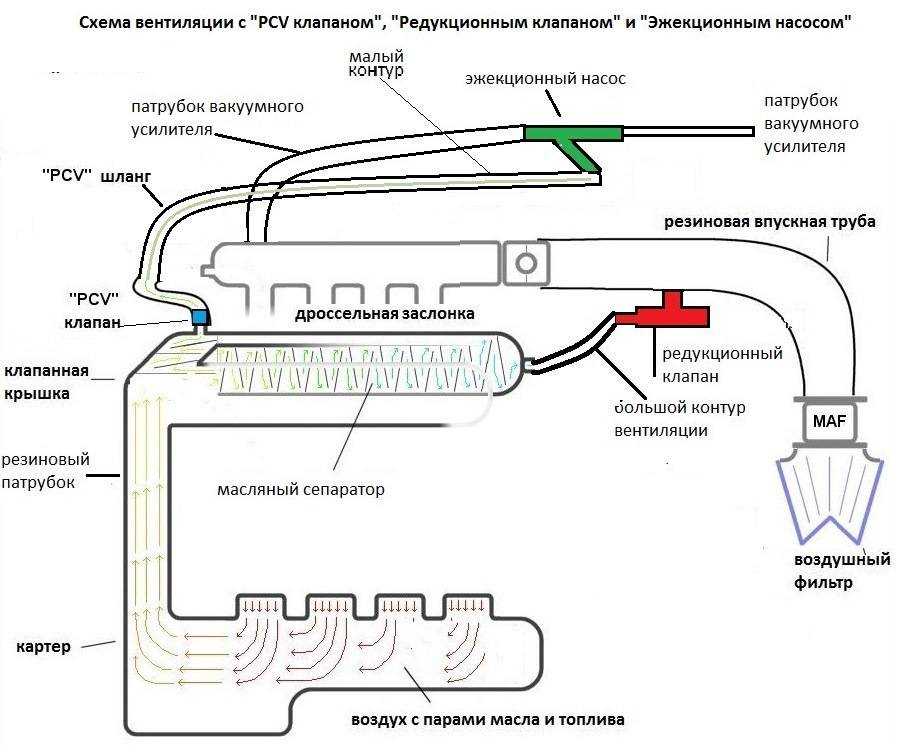

Устройство системы

Устройство системы отличается для каждой машины, но есть общие черты.
Сначала газы, насыщенные масляной взвесью, из картера (10) попадают в
маслоотделитель (8). Смазка стекает по сливной трубке (9), а газ по шлангу (7)
идет в направлении клапана PCV (12). В зависимости от режима работы мотора,
сапун открывается или закрывается. Потом содержимое картера под действием
вакуума проходит через всасывающий коллектор (3) и направляется в фильтрующий
элемент (2). Очищенный газ через карбюратор (4) попадает во впускной
трубопровод (5), а оттуда в камеру сгорания после открытия впускного клапана
(6). Цикл повторяется.

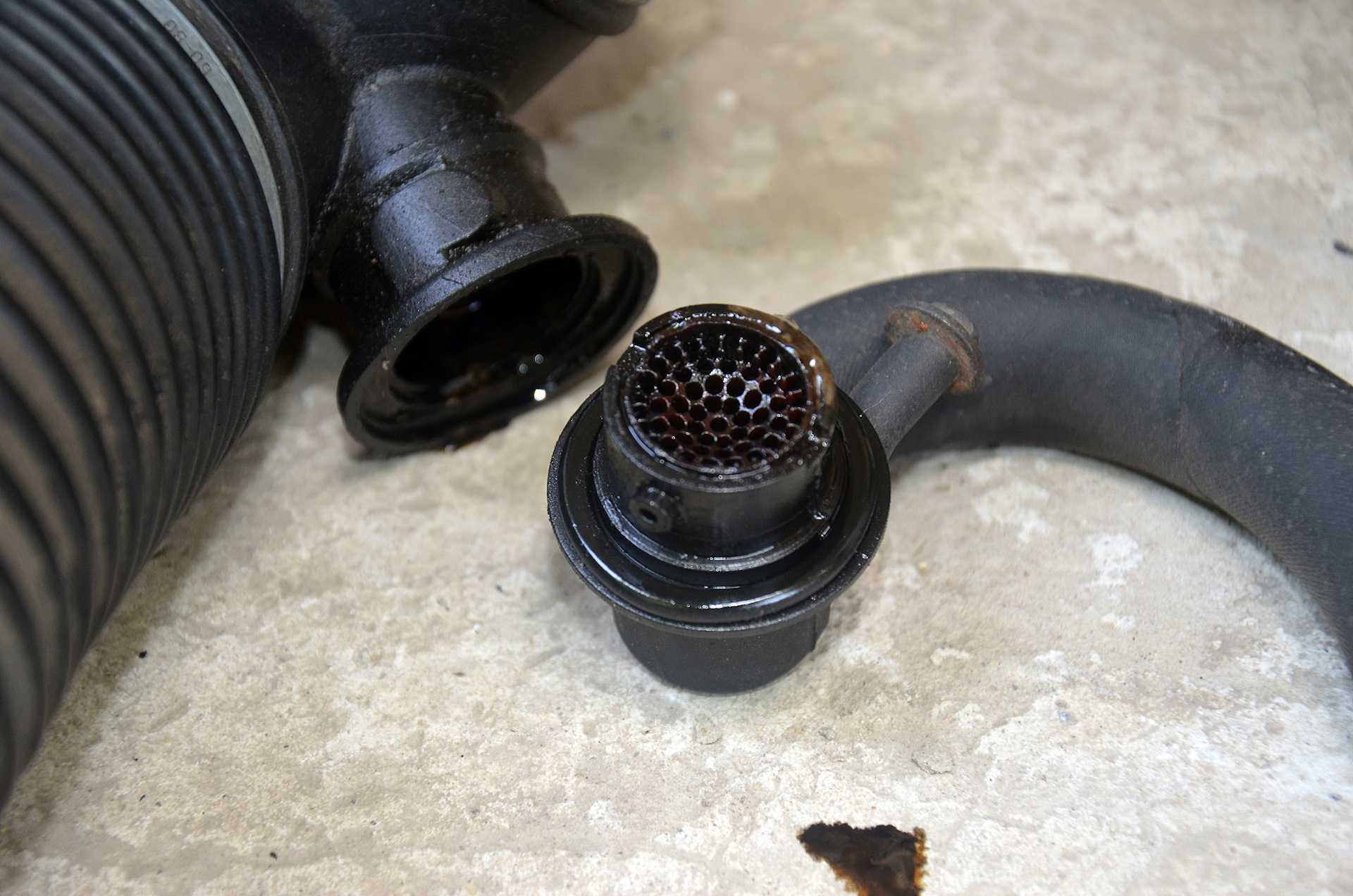

Маслоотделитель

Сепараторы масла
Маслоуловители

Устройство «улавливает» масляную взвесь из воздуха. Без этого процесса
профилактики на стенках впускного коллектора осядет смазка, а потом попадет в
камеру сгорания. Лишний компонент нарушит соотношение воздух-топливо. В
результате двигатель будет
дымить. Водитель
увидит синий выхлоп из трубы с запахом гари. Есть два вида маслоотделителей:

1. Лабиринтовый.
   Изготовлен в виде блока перегородок. Пары проходят по каналам, ударяются о
   препятствия. Смазка остается на поверхности, а газ идет дальше. Устройства
   обычно интегрированы в нижнюю часть движка, их сложно демонтировать.
2. Центробежный или
   тангенциальный. Это цилиндрическая или коническая емкость. Два фитинга
   вверху и один внизу. Они предназначены для соединения с картером и
   клапаном, а нижний штуцер нужен для слива отделенной смазки с крышку
   поддона.

Газы из картера проникают через впускное отверстие в маслоотделитель,
где они проходят через барьеры или вращаются вокруг оси. Благодаря центробежной
силе и тому, что плотность масла выше плотности газа, оно скапливается на
внутренней поверхности сепаратора. Потом образовавшиеся пары выходят из устройства,
а масло под действием силы тяжести устремляется вниз.

Клапан PVC

Как работает клапан PVC
Порядок работы клапана

Необходимо контролировать поток рециркуляции отработанных газов. С
помощью системы клапанов внутри мотора может создаваться разрежение. Поэтому в
картер всасываются дополнительные газы. Существует повышенный риск втягивания
паров топлива из-за этого вакуума.

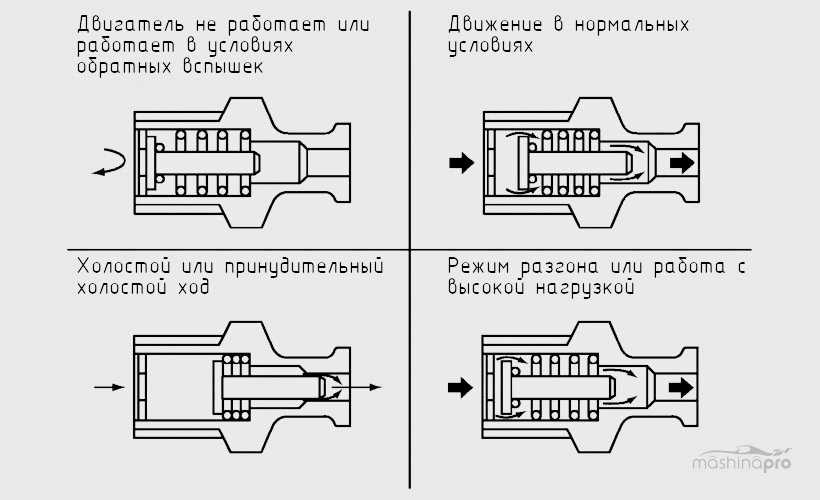

Клапан (КВКГ) регулирует свое положение в зависимости от нагрузки на
силовой агрегат. При низком давлении в коллекторе он открывается, а при
высоком — закрывается. Это вызывает повышение давления в картере двигателя, что
приводит к небольшому открытию клапана. Затем газы всасываются из картера во
впускной канал, что уменьшает вакуум. И наоборот, если вакуум образовался, то
это вызывает закрытие клапана, предотвращая попадание «выхлопа» во впускной
коллектор. Такой контроль над отработанными газами помогает поддерживать
умеренное разрежение через систему вентиляции картера.

Влияние КВКГ

Клапан PCV оказывает большое влияние на работу мотора, контролируя
процесс смесеобразования. Регулируя направление потока, он изменяет состав
воздуха, поступающего в дроссельную заслонку и выходящего из нее. Это позволяет
избежать попадания во впускной коллектор дополнительных порций
топливно-воздушной смеси, сохранить оптимальную работу ВКГ.

Если клапан вентиляции картера не
работает должным образом, то появляется избыток газов, поступающих во впуск,
или они начнут скапливаться в картере. В первом случае это нарушает состав ТВС,
а во втором — приводит к выдавливанию сальников.

Вероятность того, что двигатель не запустится, возрастает, когда в
камеру сгорания поступает дополнительный воздух. Также может наблюдаться плохое
ускорение и потребность в большей мощности. Если КВКГ заблокирован,
эффективность использования топлива ухудшается. В камеру пойдет слишком много
горючего, что приведет к сбою оборотов холостого хода и вибрационным явлениям.

Конструкция

В современных автомобилях система вентиляции картерных газов имеет более сложное устройство. Она состоит:

• Патрубков, шланг;
• Маслоотделителя;
• Клапана.

Маслоотделитель

Предназначен для отделения паров масла от газов. Это нужно, чтобы не засорять впускной коллектор, его элементы маслом. Тем более, попадание его в цилиндры во время сгорания топлива ничего хорошего не принесет, нарушается качество топливной смеси и т.д.

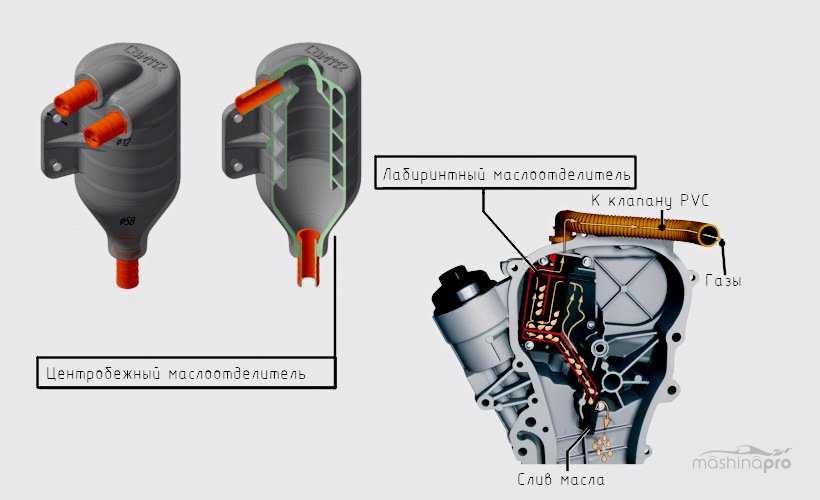

Бывают двух типов:

• Тангенциальный или центробежного типа;
• Лабиринтовый.

Первый тип имеет форму конуса или цилиндра. Имеет два патрубка вверху и один внизу. В верхней части к маслоотделителю подсоединяются шланги с картера двигателя к одному входному штуцеру. Второй выходной – это выход, к нему крепится шланг, отводящий газы без масляных паров к клапану вентиляции. Нижний патрубок – слив отделенного масла в маслоприемник (картер).

Принцип работы

Картерные газы поступают в маслоотделитель во входной патрубок. В корпусе им задается тангенциальное движение, они закручиваются по спирали относительно центральной оси отделителя. За счет центробежных сил и того, что масло тяжелее газа, первое оседает на стенках прибора. Газы поднимаются вверх и через выходной штуцер идут дальше по системе. Масло стекает вниз, возвращаясь в мотор.

Клапан вентиляции картерных газов

Он нужен для контроля подачи выхлопных газов из картера во впускной коллектор двигателя. Так как там образуется большое разряжение, то через систему патрубков может создаваться вакуум в картере двигателя. Значит, еще больше газов будут пробиваться в картере. Плюс ко всему, вероятность «засосать» пары топлива в картер увеличивается в разы.

Принцип работы

Клапан, в зависимости от нагрузки двигателя, открывается, при маленьком разряжении в коллекторе и закрывается при большом. Давление в картере мотора повышается, клапан приоткрывается. Газы «высасываются» во впуск, снижая давление. Если создается вакуум, то клапан закрывается, перекрывая отсос газов из картера во впускной коллектор. Так регулируется подача выхлопных газов через систему вентиляции картера двигателя, поддерживается небольшое разряжение. Более подробно смотрите на видео:

https://vk.com/video_ext.php

Как устроен и для чего нужен картер двигателя

Этот элемент коробчатого типа предназначен для защиты и опоры элементов ДВС, также он служит резервуаром для масла. Нижняя часть включает емкость для сбора газов и поддон с маслом. В верхней находится крышка клапанов, блок цилиндров и ГБЦ.

Современные модели картеров включают более 10 элементов. В двигателях среднего и крупного размера его детали представляют соединенные между собой стойки. Цельный корпус имеют только модификации для небольших моторов.

https://youtube.com/watch?v=b56LvOoziU8

Что такое клапан рециркуляции картерных газов?

Появился он только на современных системах, и это реально полезное изобретение.

Как я писал выше первые поколения инжекторных систем, у которых картерные газы поднимались перед дросселем бала далеко от совершенства. Почему? ДА просто потому что, и дроссель и датчики расходомера и температуры воздуха, постоянно загрязнялись, на них образовывались нагар, масляная пленка и т.д. Через определенный интервал все это приводило к нестабильной работе двигателя, их нужно было постоянно чистить.

Следующее поколение такой системы исправили много ошибок:

Во-первых, сейчас газы подводятся после дроссельной заслонки. Что снижает загрязнение, как самого дросселя, так и датчиков.

Во-вторых, разряжение впускного коллектора нивелируется клапаном рециркуляции картерных газов.

Именно клапан все это предотвращает. Немного об устройстве.

У клапана есть две камеры — низкого и высокого давления. Через обе камеры проходит шток, который с одной стороны крепится к мембране, с другой стороны запирает камеру низкого давления.

Камера высокого давления связана напрямую с картером двигателя (есть один канал). Когда картерные газы начинают повышать давление, тогда мембрана отгибается и открывает камеру низкого давления (открывается второй канал), по сути, открывается прямой доступ до впускного коллектора, который высасывает всю «отработку» из картера.

После того как давление ушло, упало в камере высокого давления, тогда мембрана возвращается на свое место, закрывая камеру низкого давления.

Таким образом, постоянно, поддерживается нужное давление в картере (чуть ниже 1 АТМ), во впускном коллекторе и т.д.

Конечно, понять, не так просто, но подробнее будет в видео.

Как работает вентиляция картера в моторе?

Надо отметить, друзья, что вентиляция картера у разных моторов и уж тем более у разных производителей имеет разнообразный конструктив, хотя некоторые элементы этой системы являются незаменимыми практически для всех вариантов исполнения.

Если точнее, то это:

• маслоотделитель;
• клапан вентиляции картера;
• различные воздушные трубки и патрубки.

Давайте рассмотрим эти узлы детальнее.

Маслоотделитель

Нужен для разделения мух и котлет, а если точнее – картерных газов от смазки.

Как правило, на современные машины устанавливается комбинированный маслоотделитель, который объединяет в себе лучшие стороны лабиринтных и центробежных видов. Он представляет собой устройство, в которое из картера подаётся масло, насыщенное картерными газами – их то нам и нужно разделить.

Первым делом поступившая смесь раскручивается, в результате чего более тяжёлая смазка оседает на стенках отделителя, благодаря центробежным силам и стекает в картер.

Газы, в свою очередь попадают в лабиринт выходной успокоителя, где происходит их окончательная фильтрация.

На этом путь газов не заканчивается.

Клапан вентиляции.

Этот узел регулируется отрицательным давлением во впускном коллекторе. Если разряжение небольшое, путь газам открыт и они поступают к впускным клапанам, а затем и в цилиндры, где благополучно сгорают.

Рекомендуем: Когда менять масло в МКПП (механической коробке передач), как часто, и нужно ли это

Если разряжение велико – то тогда клапан вентиляции находится в закрытом состоянии. Такой вот алгоритм работы системы.

Что ж, коллеги-автолюбители, как мы видим, вентиляция картера, не представляет собой ничего сложного, хотя работу выполняет полезную не только для экологии, но и для двигателя автомобиля.

О том какие ещё интересные инженерные решения встречаются в современных машинах, мы обязательно рассмотрим в следующих статьях, не пропустите!

Тэги

двигатель

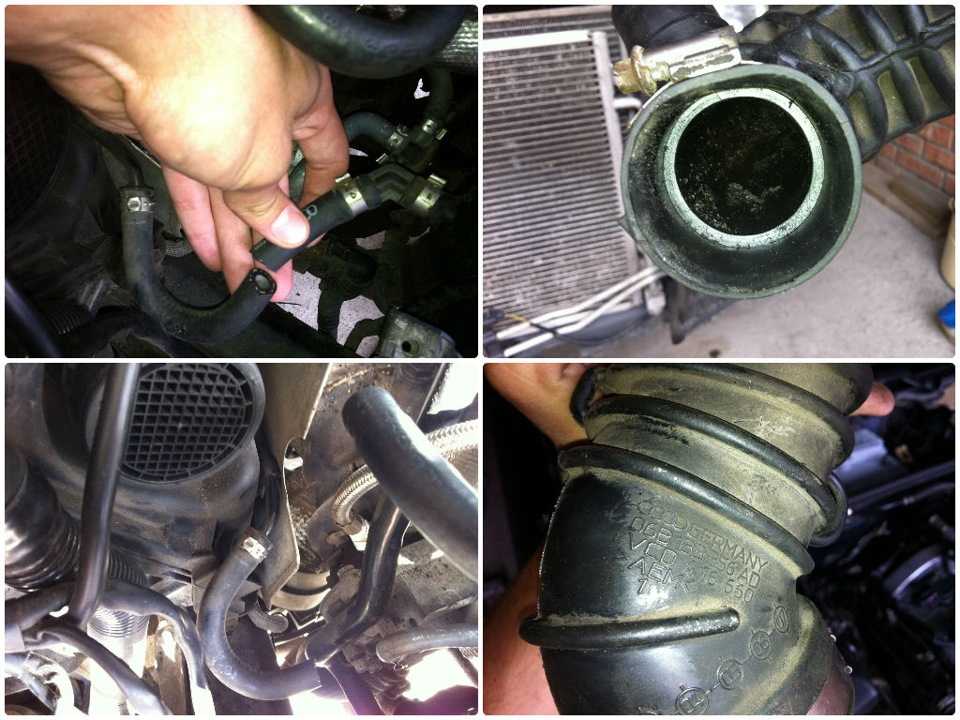

Неисправность: засорилась система вентиляции картера двигателя

Многие автовладельцы имеют смутное представление о системе вентиляции картера двигателя своего автомобиля. Так как длительное время, пока автомобиль имеет небольшой пробег, она работает незаметно, ни чем не выдавая своего существования. Спустя годы и (или) сотню тысяч пробега система вентиляции постепенно засоряется выдавая первые признаки своей неисправности.

Признаки неисправности: засорилась система вентиляции картера двигателя

Выгоняет моторное масло из двигателя под сальники и прокладки

Так как система вентиляции отвечает за своевременное и эффективное удаление газов из картера двигателя в его впускной тракт, то малейшее сужение ее каналов по причине появления в них отложений приводит к повышению давления в картере и в самом двигателе. Повышенное давление заставляет моторное масло сочиться под сальники коленчатого и распределительного валов, прокладку поддона, прокладку клапанной крышки, пробку маслозаливной горловины. Замена сальников и прокладок в такой ситуации проблемы течи масла не решает.

Масло в корпусе воздушного фильтра двигателя

(для карбюраторных двигателей)

По описанной выше причине повышенного давления в картере двигателя находящееся в нем моторное масло начинает активно выбрасываться вместе с газами под клапанную крышку и далее в корпус воздушного фильтра. Забивая фильтрующий элемент и жиклеры карбюратора.

Повышение расхода моторного масла

Так как моторное масло начинает активно выбрасываться во впускной тракт двигателя и догорать в камерах сгорания, соответственно растет его расход. Сначала практически незаметный он постепенно растет по мере засорения системы вентиляции.

Замасливание электродов свечей зажигания

По причине попадания моторного масла во впускной тракт двигателя и далее в камеры сгорания происходит замасливание электродов свечей зажигания. Свечи начинают работать с перебоями, двигатель троит на холостом ходу, появляются провалы и рывки в движении, сизый дым из глушителя.

Причины неисправности: засорилась система вентиляции картера двигателя автомобиля

Большой пробег автомобиля

Рано или поздно система вентиляции картера двигателя перестает эффективно справляться со своими обязанностями так как ей все время приходится иметь дело с картерными газами, несущими в себе частицы масла, сажи и пр. Все это со временем забивает маслоотделитель системы и оседает в виде сажевого налета на стенках ее шлангов и трубок.

Применение некачественных масел

Ускорить процесс засорения системы вентиляции картера может постоянная эксплуатация двигателя автомобиля на низкокачественном и (или) неподходящем для данного двигателя моторном масле. Количество сажевых отложений в таком случае возрастает в разы.

Износ поршневой группы двигателя

Изношенная поршневая группа двигателя автомобиля (кольца, поршни, цилиндры) позволяет большому объему газов из камер сгорания прорываться в картер, повышая в нем давление и способствует наступлению негативных последствий.

Что делать если имеются признаки засорения системы вентиляции картера двигателя?

Сменить моторное масло на соответствующее и качественное.

Проверить компрессию в цилиндрах двигателя, чтобы определить степень износа его поршневой группы.

Примечания и дополнения

На двигателях, у которых позволяет конструкция системы вентиляции, существует практика устранения негативных последствий засорения системы вентиляции и износа поршневой , заключающаяся в выводе основного шланга системы под двигатель. Картерные газы при этом выбрасываются в атмосферу. Так как они ядовиты, то страдает экология.

Для чего нужна система вентиляции картера двигателя? Система предназначена для удаления газов из картера двигателя в его впускной трубопровод, что предотвращает повышение их давления и как следствие течь масла под сальники и уплотнения. Помимо этого дожигание вредных картерных газов приводит к снижению токсичности выхлопа.

Система вентиляции картера закрытого типа. С принудительным удалением газов (за счет разрежения во впускном трубопроводе). Отбор газов производится через маслоотделитель, очищающий их от частиц моторного масла. Удаление газов производится по двум контурам (основного и холостого хода).

Пример: устройство системы вентиляции картера двигателя автомобиля.

1. Картер двигателя.

3. Шланг от сапуна к патрубку клапанной крышки.

4. Маслоотделитель под клапанной крышкой.

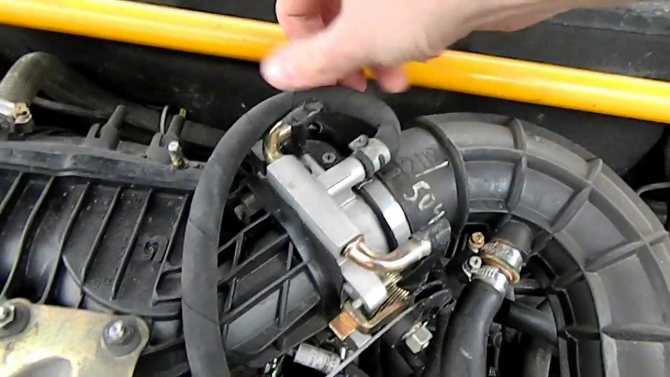

5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.

6. Штуцер с жиклером на блоке дроссельной заслонки.

7. Толстый шланг от клапанной крышки к впускной трубе.

Источник

Турбо Доктор

Жалоба владельца – увеличенный расход масла, дымность. Подозревается турбокомпрессор.

Первичный осмотр указывает на то, что неисправна система вентиляции картера (КВКГ). На торцах компрессорного колеса турбины

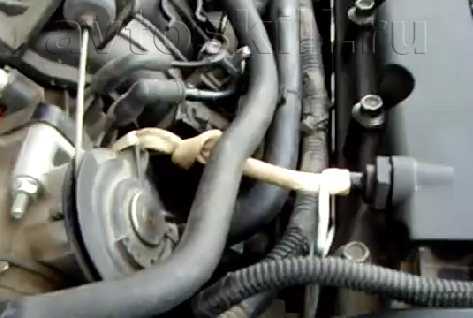

видны небольшие зазубрины и сильные масляные отложения (кокс). Все указывает на клапан вентиляции картерных газов (КВКГ). Начинаем разбираться. Снимаем первым делом сам «грибок»,

а затем и остальную часть маслозаливной горловины.

Видим следующую картину. Видимо, когда-то владельца беспокоило подтекание масла из-под горловины и он решил пойти простым путем – все надежно перемазать герметиком.

Однако немного перестарался и тем самым только усугубил ситуацию, поскольку герметик перекрыл сливной канал для масла обратно в клапанную крышку.

При такой ситуации происходит следующее – масло которое скапливается в «грибке» не стекает обратно в крышку, коксуется и в виде мелкого песка попадает в турбину.

Постепенно, компрессорное колесо повреждается, нарушается балансировка и турбина выходит из строя.

Теперь разберемся, как данная система(вентиляция картерных газов) устроена и работает.

Разберем сам «грибок».

Видим довольно простое устройство:

*сам пластиковый корпус из двух частей;

*мембрана и пружина;

*пластиковая крышка.

Теперь разберемся, для чего нужна система вентиляции картера и как она работает. Дело в том, что при работе ДВС, часть отработанных газов из камеры сгорания, через поршневые кольца, попадает в блок картера. Что-бы избежать пневмоудара из-за скопления газов, придумана была система, которая удаляет их из картера. Можно было пойти и более простым путем – просто вывести, например, шланг из картера и газы выходили бы на улицу (в прочем многие так и делают). Однако, экологические нормы по всему миру обязывают автопроизводителей делать систему замкнутой и отправлять отработанные газы обратно в ДВС на сгорание. Как работает данная система.

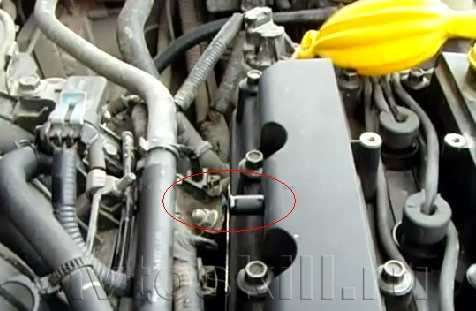

Сам «грибок» (КВКГ) установлен в клапанную крышку и через отвод соединен с воздуховодом от воздушного фильтра до турбины. Когда турбокомпрессор выходит на рабочий диапозон (свыше 1500 об/мин коленчатого вала), в отводе создается разряжение, которое вытягивает картерные газы из двигателя. Что-бы в этот момент, турбина не втянула масло из двигателя, мембрана под действием разряжения, прижимается к низу «грибка», тем самым, не давая возможности попадать маслу в турбину и в дальнейшем в двигатель. Когда разряжение уменьшается (например холостой ход или остановка двигателя), под действием возвратной пружины мембрана возвращается в исходное положение, а скопившееся масло внутри КВКГ, через сливной канал, стекает обратно в клапанную крышку. В нашем случае сливной канал перекрыт герметиком.

Поскольку стекать оно не успевает, то турбина вытягивает картерные газы вместе с маслом и отправляет это все в двигатель.

Однако, при работе двигателя на ХХ (холостой ход), разряжения недостаточно для втягивания мембраны, а картерные газы всё равно нужно как-то удалять. Для этой ситуации предусмотрен дополнительный клапан, который отводит картерные газы при работе на ХХ.

В нашем случае, из-за сильной закоксованности, он находился в заклиневшем состоянии. Теперь лечение – удаляем весь герметик, чистим/моем КВКГ,

маслозаливную горловину,

собираем все обратно и устанавливаем на автомобиль.

Следует помнить, что неисправная или плохо работающая система вентиляции картерных газов влияет не только на работу турбины, но и двигателя в целом. При неиспрвности данной системы происходит увеличенный расход масла, подтекание из-под сальников(коленчатого, распределительных валов), клапанной крышки, измерительного щупа и других уплотнений.

Устройство клапана PCV

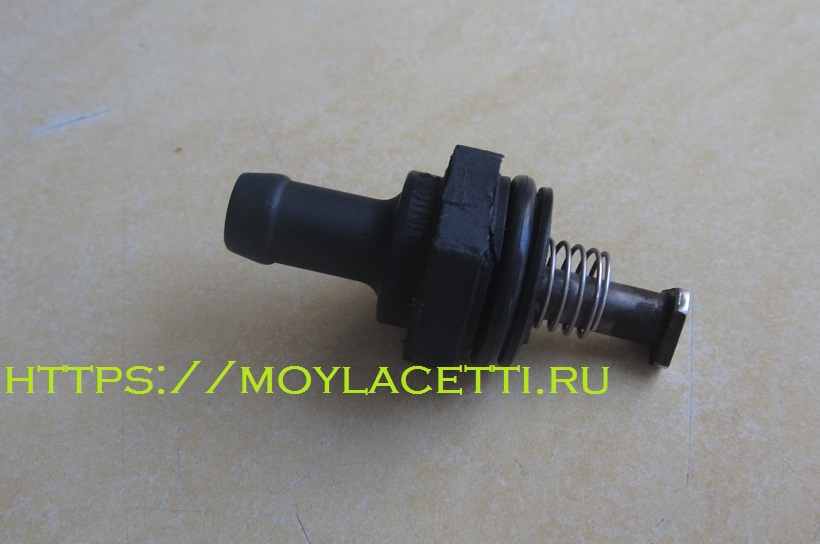

Вот мы плавно подошли и к устройству клапана PCV, чтобы наглядно посмотреть, что он не такой простой, как кажется на первый взгляд и, что там не пружинка с шариком, как многие утверждают

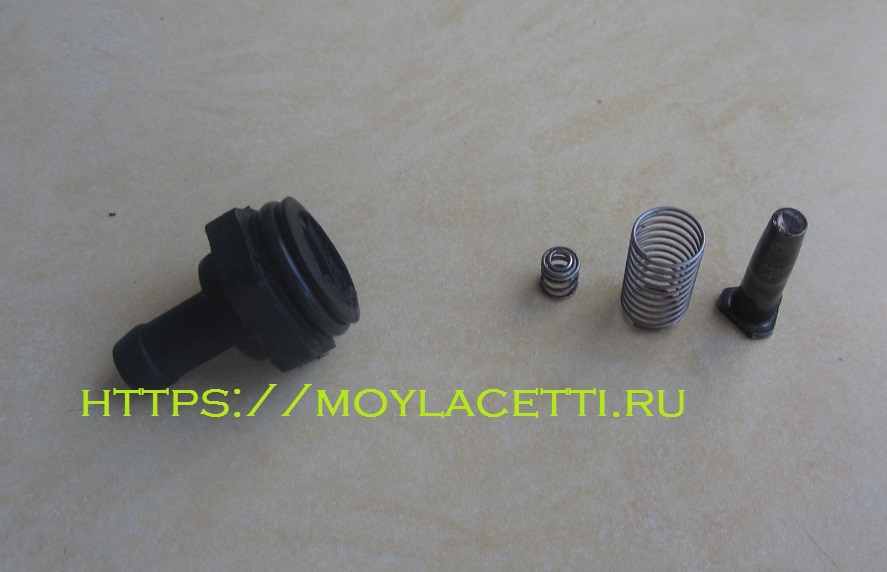

После снятия резьбовой части

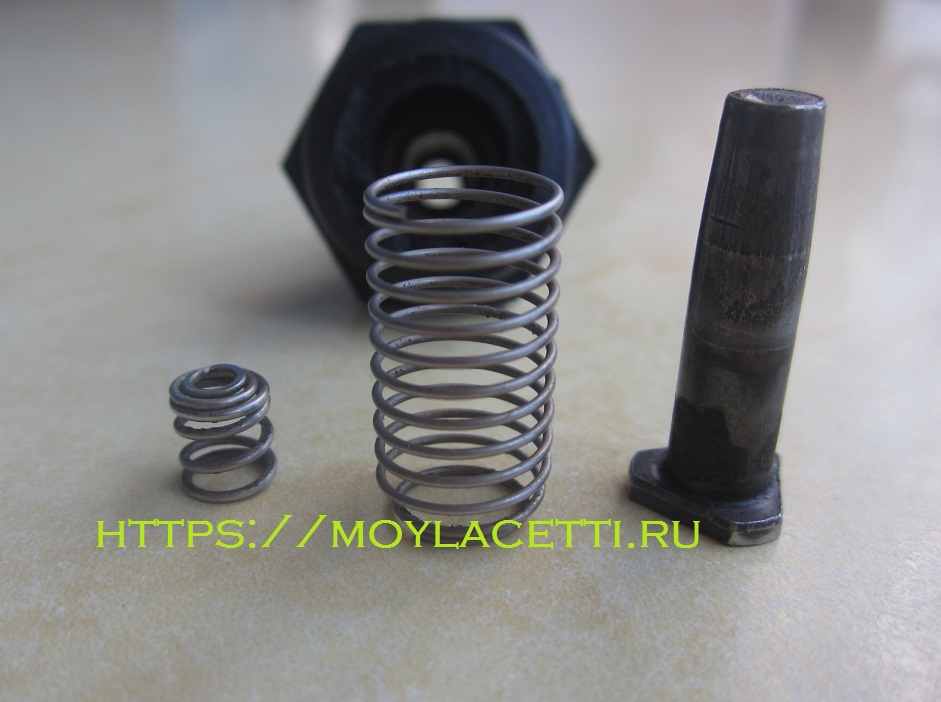

нам становятся доступны — плунжер, затем большая пружина и дополняет это всё малая пружина

Плунжер, как видно, выполнен под конус и имеет следы выработки

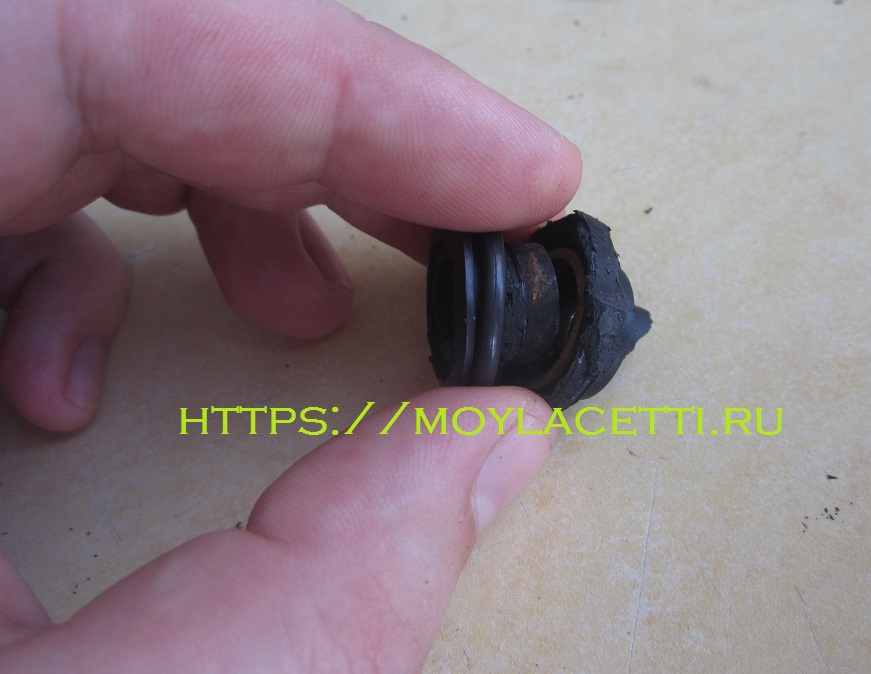

Казалось бы, это и всё. Но нет. Если потрясти корпус клапана, то четко слышно, что там что-то издаёт отчётливые звуки. Разбираем дальше

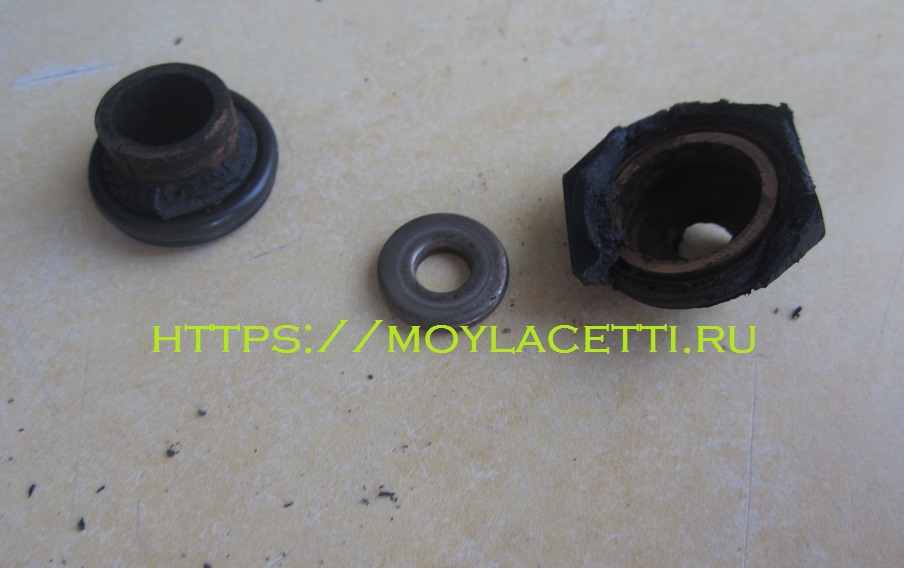

И находим мы там шайбу, которая и тарахтит, когда мы трясем клапан PCV

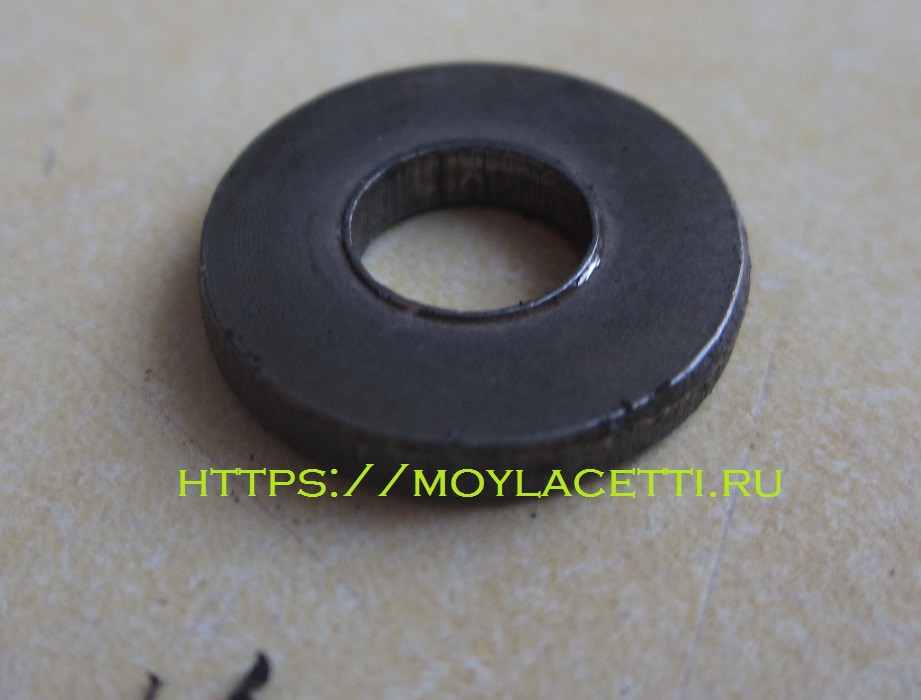

В эту шайбу вставляется наш плунжер и на ней также видны следы работы

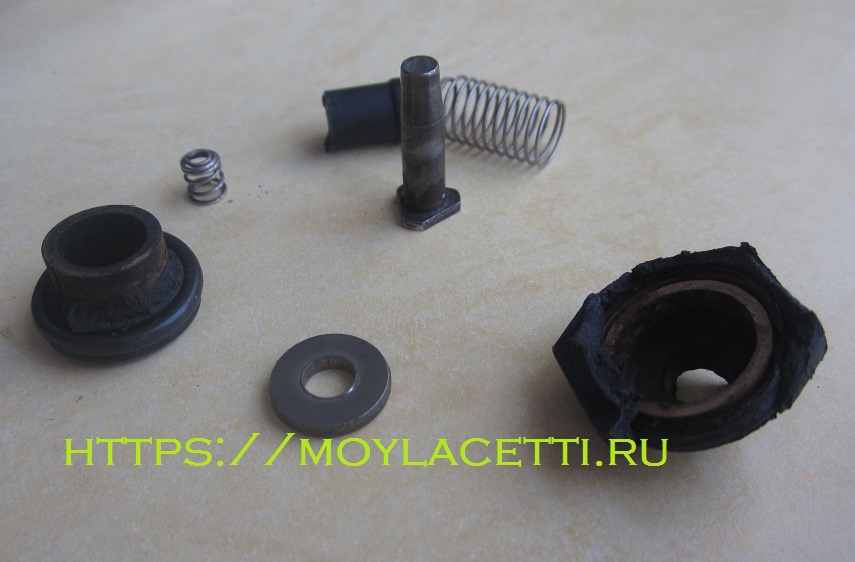

Вот из этого состоит клапан PCV

Зачем нужна чистка, ее периодичность

При забитой вентиляционной системе внутри двигателя осаживается эмульсия, содержащая сажу и остатки масла, в результате чего создается избыточное давление, приводящее к повреждению уплотнителей. Это приводит к потере герметизации и протечкам масла, что можно увидеть при внешнем осмотре блока двигателя. Картерные газы – это газы из моторных цилиндров, которые не выводятся через выхлопной клапан, а через зазоры поршней и поршневых колец выдавливаются в картер при работе двигателя. Особенно интенсивно этот процесс протекает в изношенных двигателях с большими пробегами. Для ВАЗ 2101-2107 – это пробеги 80-100 тыс. км.

Если очистка вентиляции картера не проводится вовремя, это скажется на работе системы подачи топлива. В карбюраторных двигателях загрязняется воздушный фильтр и сам карбюратор, в инжекторных – дроссельный узел, подводящий патрубок и датчики. Все это приводит к снижению мощности, проблемам с работой, в отдельных случаях полной остановке мотора. Чтобы избежать этого, в вентиляционную систему вводятся дополнительные элементы, очищающие картерные газы от эмульсий, содержащих масло.

При несвоевременной чистке картерной вентиляционной системы от избыточного давления растрескиваются шланги. Это приводит к тому, что в двигатель засасывается лишний воздух. Карбюраторные моторы не так чувствительны к этой проблеме, а в инжекторных системах резко ухудшается качество смеси, стабильность работы двигателя нарушается и его мощность снижается.

Лучший вариант, если чистка вентиляции картера на ВАЗ классика делается непосредственно перед заменой масла. Такая периодичность позволяет содержать систему в порядке, вовремя менять потрескавшиеся шланги, продлить срок работы двигателя, снизить потребление топлива без потери мощности.

Заглушка клапана ЕГР

Если клапан или датчик EGR выходит из строя, многие автовладельцы предпочитают просто заглушить или обойти систему рециркуляции. Это оправдано только на старых моторах, выпущенных до 2000 года. В них достаточно просто отключить разъем клапана, если при этом загорается индикатор CHECK, то потребуется дополнительно заглушить вакуумные трубки. В таких моторах, в результате износа часто в выхлопные газы идет сажа и масло, которые возвращаясь во впускном коллекторе при работающей системе рециркуляции, усиливают образование нагара, и чистка клапана ЕГР не улучшит ситуацию.  Недостаток отключения  – повышение расхода топлива за счет того, что двигатель плохо нагревается и быстро остывает, превышение достигает до 25%, особенно в дизелях. Непосредственно заглушка осуществляется специальной пластиной, которую устанавливают на клапан.

Если автомобиль оборудован сажевым фильтром с катализатором, этот процесс существенно осложняется. Клапан EGR в авто – это неотъемлемая часть рабочей системы двигателя, которая связана с другими элементами. Поэтому, чтобы заглушить его, требуется перепрограммировать ЭБУ автомобиля, это лучше сделать на специализированном СТО. Но при этом нужно знать, что после перепрошивки  перегретые выхлопные газы идут через катализатор, поэтому он быстрее выходит из строя, а его замена стоит очень дорого. Поэтому клапан ЕГР лучше заменить, если его отключение не требуется для повышения динамики двигателя.

Способы проверки картерных газов

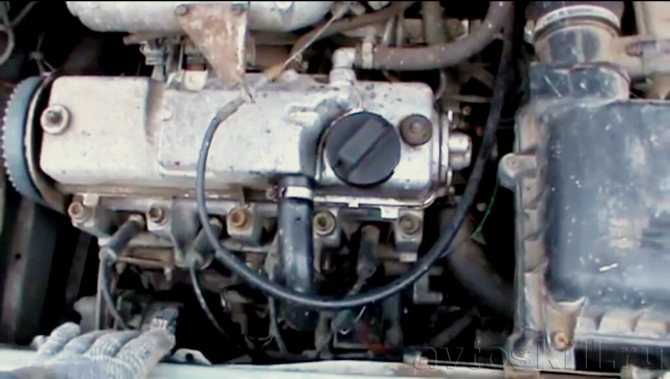

Необходимо открыть крышку на капоте и отвернуть крышку маслозаливной горловины, но не стоит откручивать ее полностью и снимать. Далее нужно завести мотор и посмотреть, что происходит с крышкой:

Если она прыгает, но не слетает, значит есть давление, и газы прорываются. Это нормально.

При разряжении крышку присасывает, это свидетельствует о проблемах с впускным коллектором. В данном случае в картере создается вакуум.

Когда ее сильно подкидывает, такое явление означает, что просели кольца.

Второй способ диагностики — завести двигатель и открыть крышку полностью. Если она слегка присасывается во время снятия, значит вентиляция работает нормально. Когда присасывание слишком слабое, а из горловины выходит дым, это свидетельствует о выходе из строя.

Присасывающаяся слишком сильно крышка также является признаком поломки. Скорее всего, клапан негерметичен, так как повреждена его мембрана. Если при работающем моторе масло брызгает из-под крышки и течет через форсунки, может потребоваться капитальный ремонт. Подобные проблемы обычно встречаются на машинах с большим пробегом и изношенным двигателем.

Третий способ даст результат, если система сильно забита. Нужно завести авто и извлечь щуп. Двигатель считается исправно работающим, когда при затыкании отверстия щупа ощущается легкое всасывание. Если появляется дым, значит механизм неисправен.

Проверка при помощи воздушного шарика

Данная методика используется при заглушенной вентиляции. Необходимо извлечь масляный щуп из трубки. Затем на нее надевают и закрепляют изолентой воздушный шарик или медицинскую перчатку. Можно также надеть его на место заливной пробки, но тогда придется следить, чтобы шар не засосало внутрь.

Далее заводится мотор, на минимальных оборотах в холостом режиме шарик должен слегка надуться и остановиться.

Когда за 5 минут шар почти не увеличивается в размерах или слишком сильно надувается, это значит, что вентиляция засорилась и работает слабо. Возможно, износились поршневые кольца.

Бывает, что шарик при установленных заглушках перестает увеличиваться в размерах. Это означает, что придется разбирать систему и смотреть, какой элемент засорился.

Чтобы проверить работоспособность клапана, при заведенном двигателе с силой зажимают трубку. Если в момент сжатия слышен щелчок, элемент исправен. Другой вариант — держать над клапаном лист бумаги. Листок должен парить в воздухе под воздействием газов. Если положить его над отверстием, он притянется.

Зачем нужна система вентиляции картера

Дело в том, что при работе двигателя внутреннего сгорания неизбежно проникновение некоторого количества газов из камеры сгорания в картер двигателя. Эти газы просачиваются через неплотности между поршнем и стенками цилиндра. Плюс ко всему, от перепадов температур постоянно меняется давление в картере.

Прорвавшиеся газы пагубно влияют на свойства масла и окружающую среду, а также повышают давление в картере, что неизбежно приведёт к течи в местах уплотнений двигателя и перерасходу масла.

Вот для отвода этих газов и для снижения давления в картере двигателя и нужна данная система.

Из чего состоит

1. Патрубки, шланги;
2. Маслоотделитель;
3. Регулирующий клапан.

В классических моделях ВАЗ вентиляция картера двигателя упрощена, в ней нет клапана.

Схема работы

1. Газы, через шланги попадают в маслоотделитель, где происходит отделения паров масла от газов;
2. Далее они поступают в клапан вентиляции. Он соединен со впускным коллектором. Разряжение в нем «отсасывает» их обратно во впуск.

Таким образом, избавляемся от избыточного давления.

В отечественных машинах роль маслоотделителя играет сапун. Он напрямую связан с силовым агрегатом. Масло, проходя через него, оседает на его стенках. Он напрямую связан с впуском. Одна шланга подключена к корпусу воздушного фильтра, откачка происходит во время нагрузки двигателя. Вторая шланга подключена к карбюратору, ниже дросселя. Она нужна для вентиляции картера на холостых оборотах ДВС.

Видео:Система вентиляции картера

https://youtube.com/watch?v=XZQtJ3Jvp0o

Маслоотделитель

Он бывает:

1. Тангенциальный;
2. Лабиринтовый.

В первом случае картерные газы под углом входят в корпус маслоотделителя. Они закручиваются, получают тангенциальное ускорение. За счет центробежной силы масляная эмульсия и пары остаются на стенках отделителя, стекают обратно в поддон ДВС. Газовый поток поступает дальше в клапан.

Реклама:

Второй тип имеет в своей конструкции лабиринт (логично предположить из названия). Картерные газы проходя по нему, ударяясь о его стенки стекает в отстойник.

Клапан вентиляции картера

Необходим для регулировки интенсивности «отсоса». Во впускном коллекторе двигателя на разных режимах работы может образовываться большое разряжение. Через систему вентиляции в картере может создаваться большой вакуум. Чем выше он будет, тем больше продуктов сгорания топливовоздушной смеси будет «пробиваться» через компрессионные кольца в объем мотора.

При создании избыточного давления клапан открывается, газы «засасываются» во впуск, давление снижается. При образовании вакуума, он закрывается, предотвращая создания большого разряжения. Таким образом, происходит регулировка высасывания остатков сгорания топлива, паров бензина и т.д. из ДВС.

Прибор для измерения картерных газов

Монометром можно измерить давление, нормальные показатели не должны превышать 60 миллиметров ртутного столба. Вначале убеждаются, нет ли засора в трубке сапуна. Также проверяют уровень масла в двигателе. Модель измерительного прибора подбирают, исходя из мощности и типа двигателя

Важно убедиться, что аппарат подходит по диаметру калиброванного отверстия

В машинах с вентиляционной системой закрытого типа необходимо отсоединить трубку сапуна. На канал внутри впускного коллектора ставят заглушку. Манометр присоединяют к кончику трубки. К самому аппарату подключают датчик давления.

Двигатель должен поработать с нагрузкой и с частотой вращения, при которой достигается номинальная мощность. Нужно дождаться, пока выровняются показания манометра.

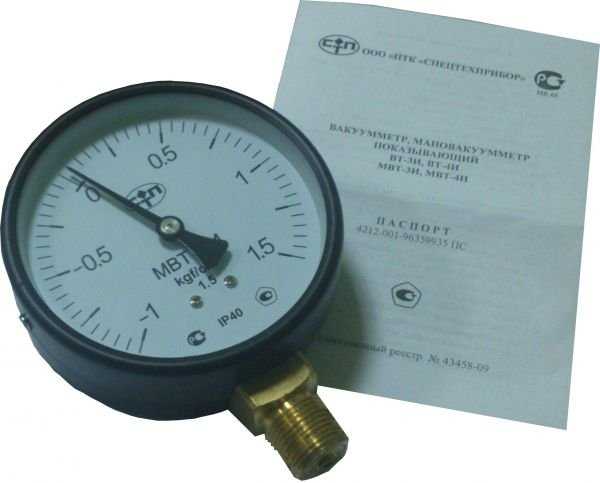

Манометр

После стабилизации прибора, записывают результаты. Затем можно снять прибор, вытащить заглушку и заново подсоединить трубку.

Важно учитывать, что на двух моторах с одинаковым рабочим объемом расход газов может отличаться. Такая ситуация возможна, когда у рассматриваемые модели дифференцируются по показателям работы на единицу времени и вращающему моменту

Расход картерных газов в машинах с дизельным двигателем
Мощность двигателя	от 280 до 450 литров
Объемный расход картерных газов на режиме холостого хода	4-120 л/мин
Объемный расход в режиме номинальной мощности	140-130 л/мин
Массовый расход в режиме холостого хода	0,7-5 г/ч
Массовый расход на режиме номинальной мощности	5-10 г/ч

Самодельный прибор для измерения картерных газов

Используя подручные материалы, можно измерить давление картерных газов, выраженное в литрах в минуту. Операцию удобнее выполнять с помощником. Понадобятся следующие материалы:

• Часы с секундной стрелкой или секундомер.
• Большое ведро или таз.
• Садовый шланг длиной не менее 1,5 метров.
• Пластиковая канистра для воды объемом 5-6 литров.

Вначале нужно отключить и заглушить продувочные шланги. Далее потребуется набрать немного воды в таз. Канистру заполнить доверху водой и закрыть крышкой. Теперь ее нужно перевернуть, поставить в таз и аккуратно открыть крышку.

Запускается двигатель. Один конец шланга подключают к маслозаливной горловине, другой загибают вверх и опускают в канистру

Когда газы начнут выходить, важно сразу засечь время по секундомеру. Если движок работает нормально, показатели не должны превышать 20л/мин
